Hersteller Teilnummer

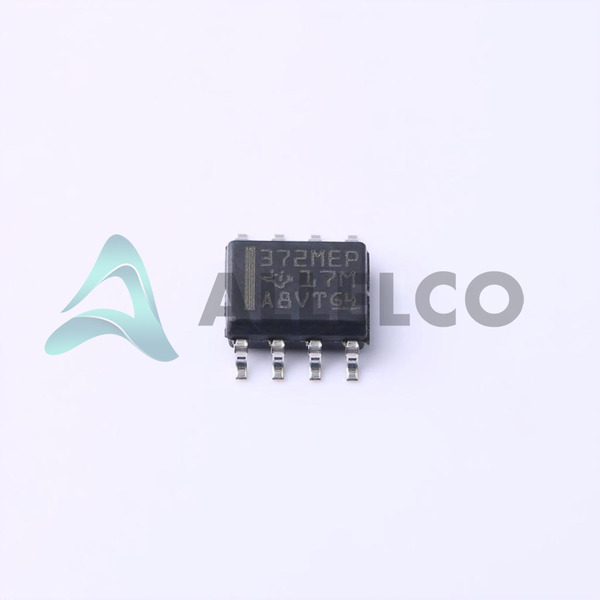

TLC372MDREP
Hersteller
Texas Instrumente
Einführung
Der TLC372MDREP ist ein differentialer Komparator der Lincmos ™ -Serie, der für die Verwendung in linearen Anwendungen ausgelegt ist.
Produktfunktionen und Leistung
Dual Comparator Design
Lincmos ™ -Technologie für geringem Stromverbrauch
Geeignet für den Betrieb von einer einzelnen oder zwei Versorgungsspannung
Kompatibel mit CMOS-, MOS-, Open-Drain- und TTL-Ausgangstypen
Breiter Versorgungsspannungsbereich: 4 V bis 16 V oder ± 2 V bis ± 8 V Doppelversorgung
Niedrige Eingangsversatzspannung: maximal 5 mV bei 5 V Versorgung
Ultra-niedriger Eingangsvorspannungsstrom: Maximal 5 Pa bei 5-V-Versorgung
Typischer Ausgangsstrom: 20 mA
Maximaler Ruhestrom: 400 µA
Typisches Verhältnis von Common-Mods Rejection (CMRR) und Netzteil des Abstoßungsverhältnisses (PSRR): Nicht angegeben
Ausbreitungsverzögerung: Nicht angegeben
Hysterese: Nicht angegeben
Breiter Betriebstemperaturbereich: -55 ° C bis 125 ° C
Oberflächenmontage SOIC-8-Verpackung für kompakte Fußabdruck
Produktvorteile
Präzisionsbetrieb mit geringer Eingangsversetzungsspannung und Vorspannungsstrom
Geeignet für verschiedene Versorgungskonfigurationen und Verbesserung der Flexibilität im Schaltungsdesign
Niedriger Stromverbrauch ideal für batteriebetriebene oder energieempfindliche Anwendungen
Robuster Betriebstemperaturbereich für industrielle Umgebungen geeignet
Wichtige technische Parameter
Versorgungsspannung (Single/Dual): 4 V bis 16 V, ± 2 V bis ± 8 V
Eingangsversatzspannung (max): 5mv @ 5v
Eingangsvorspannungsstrom (MAX): 5PA @ 5V
Ausgangsstrom (Typ): 20 mA
Ruhende Strom (max): 400 µA
Betriebstemperatur: -55 ° C bis 125 ° C
Paket: 8-Soic
Qualitäts- und Sicherheitsmerkmale
Einhaltung der Qualitäts- und Zuverlässigkeitsstandards von Texas Instrumenten
Eingebaute Schutzmerkmale gemäß den Spezifikationen der Lincmos ™ -Serien von Texas Instruments 'Lincmos ™
Kompatibilität
Kompatibel mit verschiedenen Ausgangstypen, einschließlich CMOs, MOS, Open-Drain und TTL
Flexible Versorgungsspannungskompatibilität für die nahtlose Integration
Anwendungsbereiche
Analog- und Digitalsignal -Schnittstellen
Sensorsignalverarbeitung
Erkennung von Spannungsniveau
Fenstervergleiche
Oszillatorschaltungen
Produktlebenszyklus
Aktiver Produktstatus mit laufender Herstellerunterstützung
Keine sofortige Abnahme erwartet
Die Verfügbarkeit von Ersatz oder Upgrades hängt von der Produkt -Roadmap von Texas Instruments ab
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Hohe Präzision mit minimaler Eingangsversatzspannung und Vorspannungsstrom
Energieeffizienz durch Lincmos ™ -Technologie, ideal für tragbare Geräte
Hohe Zuverlässigkeit über einen breiten Betriebstemperaturbereich, der für industrielle Anwendungen geeignet ist
Flexibilität im Design mit verschiedenen Spannungsversorgungsoptionen und Ausgangstypkompatibilitäten
Bereitstellung in einem Standard-SOIC-8
Starke After -Sales -Unterstützung von Texas Instruments, einem führenden Halbleiterhersteller
