ZuhauseProdukteSensoren, WandlerAktuelle WandlerTMCS1101A2BQDR

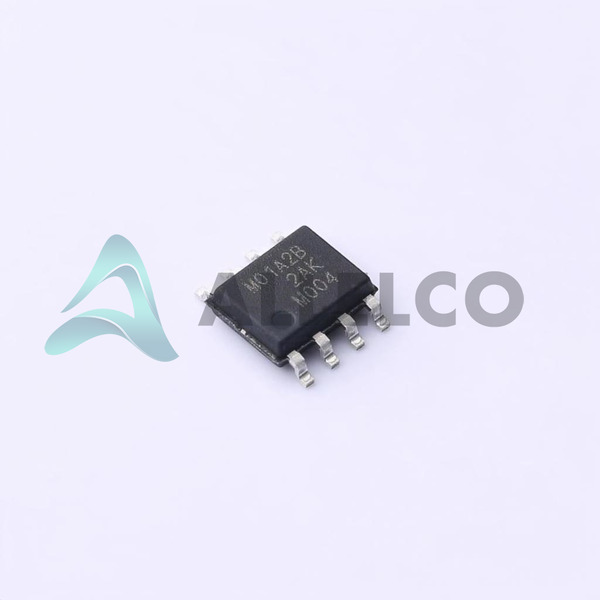

TMCS1101A2BQDR Image
TMCS1101A2BQDR Image - 1TMCS1101A2BQDR Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

TMCS1101A2BQDR - Texas Instruments

Hersteller Artikelnummer
TMCS1101A2BQDR
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-TMCS1101A2BQDR
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
CURRENT SENSOR
Verpackung
8-SOIC
Datenblatt
1.TMCS1101A2BQDR.pdf ...

Datenblätter

TMCS1101.pdf
Vergleichen
Unsere Zertifizierung
vorrätig: 20905
  • Einzelpreis: $2.331
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $2.331 $2.33
10+ $2.276 $22.76
30+ $2.24 $67.20
100+ $2.203 $220.30
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

TMCS1101A2BQDR Tech -Spezifikationen
Texas Instruments - TMCS1101A2BQDR Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - TMCS1101A2BQDR

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannungsversorgung 3V ~ 5.5V
Supplier Device-Gehäuse 8-SOIC
Serie -
Sensortyp Hall Effect
Empfindlichkeit 100mV/A
Reaktionszeit 6.5µs
Polarisation Bidirectional
Verpackung / Gehäuse 8-SOIC (0.154", 3.90mm Width)
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Ausgabe Ratiometric, Voltage
Betriebstemperatur -40°C ~ 125°C (TA)
Anzahl der Kanäle 1
Befestigungsart Surface Mount
Linearität ±0.05%
Frequenz 80kHz
Zur Messung AC/DC
Strom - Versorgung (Max) 6mA
Strom - Erfassung ±22.5A
Genauigkeit -

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status Unzutreffend
Feuchtigkeitsempfindlichkeit (MSL) 2 (1 Year)
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

TMCS1101A2BQDR

Hersteller

Texas Instrumente

Einführung

Integrierter Hall-Effekt-basierter aktueller Sensor IC

Bietet eine Gleichstromeinspannung für AC- und DC -Anwendungen

Produktfunktionen und Leistung

Misst Wechselstrom- und Gleichstromströme bis zu ± 22,5a

Empfindlichkeit von 100 mV/a

Schnelle Reaktionszeit von 6,5 µs

Bidirektionale Stromerkennung

Ratiometrische Analogspannungsausgang

Betriebsspannung von 3 V bis 5,5 V

Breiter Betriebstemperaturbereich von -40 ° C bis 125 ° C

Produktvorteile

Kompakte Oberflächenmontagepaket

Hohe Genauigkeit mit ± 0,05% Linearität

Hochbandbetrieb von bis zu 80 kHz

Niedriger Stromverbrauch von 6 mA max

Wichtige technische Parameter

Spannungsversorgung: 3 V ~ 5,5 V

Betriebstemperatur: -40 ° C ~ 125 ° C (TA)

Paket / Fall: 8-SOIC (0,154 ", 3,90 mm Breite)

Linearität: ± 0,05%

Frequenz: 80 kHz

Sensortyp: Hall -Effekt

Empfindlichkeit: 100 mV/a

Ausgang: ratiometrisch, Spannung

Stromerkennung: ± 22,5a

Aktuelle Versorgung (max): 6ma

Antwortzeit: 6,5s

Polarisation: Bidirektional

Anzahl der Kanäle: 1

Montagetyp: Oberflächenhalterung

Qualitäts- und Sicherheitsmerkmale

ROHS -konform

Zuverlässiges und robustes Design

Kompatibilität

Kompatibel mit einer Vielzahl von AC- und DC -Anwendungen

Anwendungsbereiche

Motorkontrolle

Leistungsmanagement

Industrieautomatisierung

Haushaltsgeräte

Erneuerbare Energiesysteme

Produktlebenszyklus

Derzeit in Produktion

Ersatz- oder Upgrade -Optionen bei Texas Instruments erhältlich

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hohe Genauigkeit und Linearität für eine präzise Strommessung

Schnelle Reaktionszeit für die Echtzeitüberwachung

Breite Betriebsspannung und Temperaturbereich für Vielseitigkeit

Niedriger Stromverbrauch für energieeffiziente Konstruktionen

Kompaktes Oberflächenmontagepaket für platzbeschränkte Anwendungen

ROHS -Konformität für ökologische Nachhaltigkeit

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments TMCS1101A2BQDR.

Produkteigenschaften TMCS1101A2BQDRQ1 TMCS1101A1BQDRQ1 TMCS1101A2UQDRQ1 TMCS1101A1BQDR
Artikelnummer TMCS1101A2BQDRQ1 TMCS1101A1BQDRQ1 TMCS1101A2UQDRQ1 TMCS1101A1BQDR
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Anzahl der Kanäle - - - -
Serie - - - -
Linearität - - - -
Frequenz - - - -
Genauigkeit - - - -
Ausgabe - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Reaktionszeit - - - -
Polarisation - - - -
Spannungsversorgung - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Zur Messung - - - -
Sensortyp - - - -
Strom - Erfassung - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Befestigungsart - Surface Mount Through Hole Surface Mount
Empfindlichkeit - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Strom - Versorgung (Max) - - - -

TMCS1101A2BQDR Datenblatt PDF

Laden Sie TMCS1101A2BQDR PDF -Datenblätter und Texas Instruments -Dokumentation für TMCS1101A2BQDR - Texas Instruments herunter.

Datenblätter
TMCS1101.pdf
