ZuhauseProdukteIntegrierte schaltkreise (ICS)PMIC-Gate-TreiberTPS2812PWR

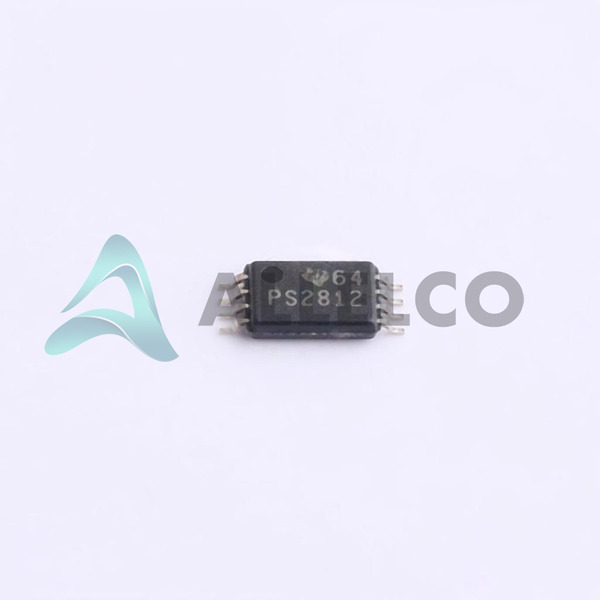

TPS2812PWR Image
TPS2812PWR Image - 1TPS2812PWR Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

TPS2812PWR - Texas Instruments

Hersteller Artikelnummer
TPS2812PWR
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-TPS2812PWR
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IC GATE DRVR LOW-SIDE 8TSSOP
Verpackung
8-TSSOP
Datenblatt
1.TPS2812PWR.pdf ...

HTML -Datenblatt

TPS2811-15.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 41370
  • Einzelpreis: $1.161
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.161 $1.16
10+ $1.033 $10.33
30+ $0.943 $28.29
100+ $0.859 $85.90
500+ $0.821 $410.50
1000+ $0.806 $806.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

TPS2812PWR Tech -Spezifikationen
Texas Instruments - TPS2812PWR Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - TPS2812PWR

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannungsversorgung 4V ~ 14V
Supplier Device-Gehäuse 8-TSSOP
Serie -
Aufstieg / Fallzeit (Typ) 14ns, 15ns
Verpackung / Gehäuse 8-TSSOP (0.173', 4.40mm Width)
Paket Tape & Reel (TR)
Betriebstemperatur -40°C ~ 125°C (TA)
Anzahl der Treiber 2
Produkteigenschaften Eigenschaften
Befestigungsart Surface Mount
Logikspannung - VIL, VIH 1V, 4V
Eingabetyp Non-Inverting
Gate-Typ N-Channel, P-Channel MOSFET
Angetriebene Konfiguration Low-Side
Strom - Spitzenleistung (Quelle, Sink) 2A, 2A
Ladestrom Synchronous
Grundproduktnummer TPS2812

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

TPS2812PWR

Hersteller

Texas Instrumente

Einführung

Das TPS2812PWR ist ein synchroner Gate-Treiber mit niedriger Seite, das zum Fahren von N-Kanal-MOSFET-Toren in Stromverwaltungsanwendungen ausgelegt ist.

Produktfunktionen und Leistung

Synchroner Operation mit zwei Kanal

Kompatibel mit N-Kanal-MOSFETs

Versorgungsspannungsbereich von 4 V bis 14 V.

Logikspannungsniveaus (VIL 1V und VIH 4V)

Spitzenausgangsstrom 2a sowohl für die Beschaffung als auch für das Untergang

Schnelle Anstiegs- und Herbstzeiten von 14 ns bzw. 15 ns

Breitem Betriebstemperaturbereich zwischen -40 ° C bis 125 ° C.

Produktvorteile

Hocheffiziente synchrone Fahrkapazität

Niedrige Ausbreitungsverzögerung verbessert den Schalter -Timing

Kompakt 8-TSSOP-Oberflächenmontagespaket speichert Board Space

Wichtige technische Parameter

Anzahl der Treiber: 2

Spannungsversorgung: 4 V bis 14 V

Logikspannung Vil, VIH: 1V, 4V

Stromspitzenausgang (Quelle, Senke): 2a, 2a

Aufstieg / Fallzeit (Typ): 14 ns, 15ns

Betriebstemperatur: -40 ° C bis 125 ° C

Qualitäts- und Sicherheitsmerkmale

Eingebaute Unterspannungssperrung (UVLO) für verbesserte Sicherheit

Wärmeabschließungsschutz

Robuste ESD -Leistung

Kompatibilität

Geeignet zum Fahren mit niedrigem N-Kanal-MOSFETs

Anwendungsbereiche

DC/DC -Konverter

Motorsteuerungsschaltungen

Stromverteilungssysteme

Andere hocheffiziente Stromverwaltungsanwendungen

Produktlebenszyklus

Derzeit aktiv

Kein Hinweis auf die Absetzung

Kontinuierliche Unterstützung und Verfügbarkeit von Ersatz und Upgrades

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hohe Zuverlässigkeit und Robustheit in harten Temperaturumgebungen

Optimale Leistung bei niedriger Spannungsanwendungen mit hoher Stromanwendungen

Kompaktes und effizientes Design ideal für platzbeschränkte Anwendungen

Fortgeschrittene Sicherheits- und Schutzmerkmale gewährleisten eine langfristige Zuverlässigkeit

Unterstützt von der nachgewiesenen Erfolgsbilanz von Texas Instruments in der Energieverwaltungstechnologie

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments TPS2812PWR.

Produkteigenschaften TPS2812PWRG4 TPS2811QPWRQ1 TPS2812DR TPS2812PG4
Artikelnummer TPS2812PWRG4 TPS2811QPWRQ1 TPS2812DR TPS2812PG4
Hersteller Texas Instruments Texas Instruments Texas Instruments Luminary Micro / Texas Instruments
Eingabetyp - - - Differential
Logikspannung - VIL, VIH - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Strom - Spitzenleistung (Quelle, Sink) - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Serie - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Ladestrom - - - -
Aufstieg / Fallzeit (Typ) - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Gate-Typ - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Angetriebene Konfiguration - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Anzahl der Treiber - - - -
Spannungsversorgung - - - -

TPS2812PWR Datenblatt PDF

Laden Sie TPS2812PWR PDF -Datenblätter und Texas Instruments -Dokumentation für TPS2812PWR - Texas Instruments herunter.
