Hersteller Teilnummer
TPS4H160AQPWPRQ1
Hersteller
Texas Instrumente
Einführung
Der TPS4H160AQPWPRQ1 ist ein Leistungsverteilungsschalter für Automobilanwendungen, das 4 Ausgänge mit hoher Effizienz und Zuverlässigkeit steuern kann.
Produktfunktionen und Leistung
Allzweckschalter
4 Ausgangskanäle
Konfiguration mit hoher Seitenausgabe
N-Kanal-Ausgangstyp
Ein/Aus -Schnittstelle
Arbeitet mit einem Lastspannungsbereich von 3,4 V bis 40 V
Erfordert keine separate Versorgungsspannung
Kann einen maximalen Strom von 2,5a pro Ausgabe liefern
Eingabetyp: Nicht invertieren
Integrierte Statusflagge
RDS bei 165 MOHM
Eingebetteter Fehlerschutz einschließlich Strombegrenzung (fest) und übertemperatur
Produktvorteile
Speziell für Automobilanwendungen entwickelt, um eine hohe Zuverlässigkeit und Leistung unter harten Bedingungen zu gewährleisten.
Niedrige RDs bei einer höheren Effizienz und einer geringeren Wärmeerzeugung.
Eingebaute Sicherheitsmerkmale wie aktuelle Begrenzung und thermischer Schutz verbessern die Sicherheitsaspekte der Geräteverwendung.
Wichtige technische Parameter
Ausgangsstrom: max 2,5a pro Kanal
Lastspannungsbereich: 3,4 V bis 40 V
RDS auf typisch: 165 Monhm
Betriebstemperatur: -40 ° C bis 125 ° C
Qualitäts- und Sicherheitsmerkmale
Arbeitet effektiv innerhalb eines weiten Temperaturbereichs von -40 ° C bis 125 ° C.
Beinhaltet Fehlerschutzfunktionen, Verbesserung der Robustheit der Geräte.
Qualifiziert nach dem Automobilstandard AEC-Q100.
Kompatibilität

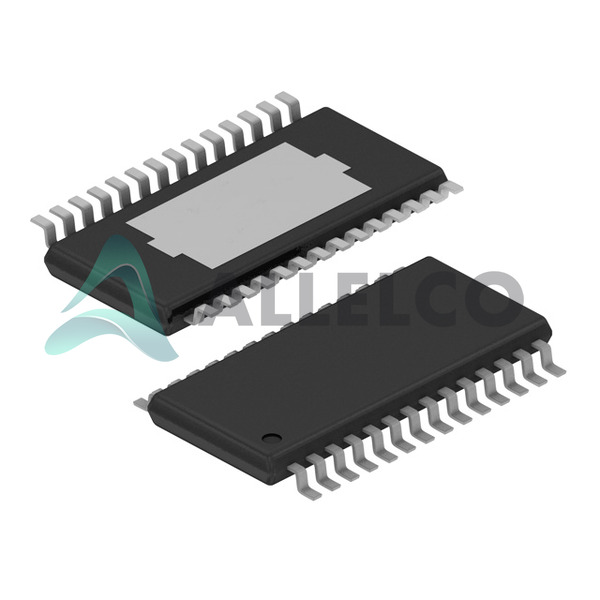

Kommt in einem 28-HTSSOP-Paket, das mit der Oberflächenmontage kompatibel ist.
Passt in Räume, die eine Breite von 4,40 mm (0,173 Zoll) erfordern.
Anwendungsbereiche
Kfz -Stromverwaltung und Last fahren.
Produktlebenszyklus
Derzeit aktiver Status, nicht nahezust die Absage.
Wird weiterhin in Klebeband- und Rollenverpackungen für effiziente Montageprozesse zur Verfügung gestellt.
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Zuverlässige Leistung, die durch integrierte Strombegrenzung und den thermischen Schutz gekennzeichnet ist.
Effiziente Leistungsverteilung, die durch niedrige Widerstand und hohen Lastspannungsbereich erleichtert wird.
Die Qualifikation für Automobilqualität sorgt für Robustheit und Haltbarkeit in anwendungsspezifischen Umgebungen.
Die Art der Verpackung sorgt für die Kompatibilität mit automatisierten Produktionsaufbauten und ist für die Massenproduktion geeignet.
