ZuhauseProdukteIntegrierte schaltkreise (ICS)PMIC-Spannungsregler-linearTPS73HD301PWPR

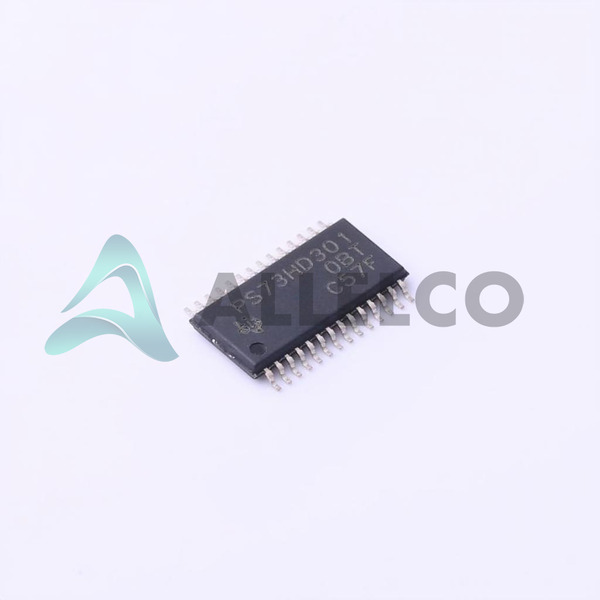

TPS73HD301PWPR Image
TPS73HD301PWPR Image - 1TPS73HD301PWPR Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

TPS73HD301PWPR - Texas Instruments

Hersteller Artikelnummer
TPS73HD301PWPR
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-TPS73HD301PWPR
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IC REG LIN POS ADJ 28HTSSOP
Verpackung
28-HTSSOP
Datenblatt
1.TPS73HD301PWPR.pdf ...

PCN -Design/Spezifikation

Design 22/Feb/2022.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 7726

Erforderliche Felder werden durch einen Sternchen (*) angezeigt
Bitte senden Sie RFQ, wir werden sofort antworten.

Anzahl
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

TPS73HD301PWPR Tech -Spezifikationen
Texas Instruments - TPS73HD301PWPR Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - TPS73HD301PWPR

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannungsabfall (Max) -, 0.8V @ 750mA
Spannung - Ausgang (Min / Fixed) 1.2V, 3.3V
Spannung - Ausgabe (max) 9.7V
Spannung - Eingang (Max) 10V
Supplier Device-Gehäuse 28-HTSSOP
Serie -
Schutzfunktionen Over Current, Over Temperature, Reverse Polarity
Verpackung / Gehäuse 28-PowerTSSOP (0.173", 4.40mm Width)
Paket Tape & Reel (TR)
PSRR 51dB ~ 49dB (120Hz)
Produkteigenschaften Eigenschaften
Ausgabetyp Adjustable (Fixed)
Ausgangskonfiguration Positive
Betriebstemperatur -40°C ~ 125°C
Anzahl der Regler 2
Befestigungsart Surface Mount
Strom - Versorgung (Max) 550 µA
Aktuell - Ruhig (Iq) 415 µA
Strom - Ausgabe 750mA
Kontrollfunktionen Enable, Reset
Grundproduktnummer TPS73HD301

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 2 (1 Year)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

TPS73HD301PWPR

Hersteller

Texas Instrumente

Einführung

Das TPS73HD301PWPR von Texas Instruments ist ein doppelter Ausgangspreis-Spannungsregler mit niedrigem Low-Dropout (LDO).

Produktfunktionen und Leistung

Dual LDO -Aufsichtsbehörden

Einstellbare Ausgangsspannungen

Hochleistungsversorgungsabstoßungsverhältnis (PSRR)

Niedriger ruhender Strom

Kompatibilität der Oberflächenmontechnologie (SMT)

Hohe thermische Leistung mit Betrieb von bis zu 125 ° C.

Produktvorteile

Hohe Effizienz bei niedriger Ausfallspannung

Stabiler Betrieb mit niedrigen Spannungsausgangsoptionen

Überstrom- und Übertemperaturschutz für eine verbesserte Sicherheit

Umgekehrter Polaritätsschutz

Wichtige technische Parameter

Eingangsspannung max: 10 V

Ausgangsspannung min/fest: 1,2 V, 3,3 V

Ausgangsspannung max: 9,7 V

Spannungsabfall max: 0,8 V bei 750 mA

Ausgangsstrom: 750 mA

Ruhestrom (IQ): 415 µA

Versorgungsstrom max: 550 µA

PSRR: 51 dB ~ 49 dB (120 Hz)

Qualitäts- und Sicherheitsmerkmale

Überstromschutz

Übertemperaturschutz

Umgekehrter Polaritätsschutz

Kompatibilität

Kompatibel mit einer Vielzahl von Oberflächenmontechnologien

Passt 28-HTSSOP-Paketanforderungen

Anwendungsbereiche

Unterhaltungselektronik

Industrielle Anwendungen

Telekommunikation

Computersysteme

Produktlebenszyklus

Aktiver Status ohne Hinweis auf kurz vor dem Absetzen

Ersatz oder Upgrades Verfügbarkeit von Texas Instruments erhalten

Wichtige Gründe für die Auswahl dieses Produkts

Doppelregulierungsfähigkeit für komplexes Leistungsmanagement

Niedriger ruhender Strom zur Reduzierung des Standby -Stromverbrauchs

Hochtemperaturbetrieb für harte Umgebungen geeignet

Integrierte Sicherheitsmerkmale zum Schutz der Endanwendung

Umfangreiche PSRR für eine bessere Geräuschimmunität in empfindlichen Schaltungen

Flexible Anwendungen aufgrund einstellbarer Spannungsausgänge

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments TPS73HD301PWPR.

Produkteigenschaften TPS73HD301PWPR 08051A500JAT2A
Artikelnummer TPS73HD301PWPR 08051A500JAT2A
Hersteller Texas Instruments KYOCERA AVX
Betriebstemperatur -40°C ~ 125°C -55°C ~ 125°C
Schutzfunktionen Over Current, Over Temperature, Reverse Polarity -
Grundproduktnummer TPS73HD301 -
Verpackung / Gehäuse 28-PowerTSSOP (0.173", 4.40mm Width) 0805 (2012 Metric)
Supplier Device-Gehäuse 28-HTSSOP -
Anzahl der Regler 2 -
Befestigungsart Surface Mount Surface Mount, MLCC
Aktuell - Ruhig (Iq) 415 µA -
Kontrollfunktionen Enable, Reset -
Spannung - Eingang (Max) 10V -
Spannung - Ausgabe (max) 9.7V -
Spannungsabfall (Max) -, 0.8V @ 750mA -
Ausgabetyp Adjustable (Fixed) -
Strom - Versorgung (Max) 550 µA -
Strom - Ausgabe 750mA -
PSRR 51dB ~ 49dB (120Hz) -
Spannung - Ausgang (Min / Fixed) 1.2V, 3.3V -
Ausgangskonfiguration Positive -
Serie - -
Paket Tape & Reel (TR) Tape & Reel (TR)

TPS73HD301PWPR Datenblatt PDF

Laden Sie TPS73HD301PWPR PDF -Datenblätter und Texas Instruments -Dokumentation für TPS73HD301PWPR - Texas Instruments herunter.

PCN -Design/Spezifikation
Design 22/Feb/2022.pdf
HTML -Datenblatt
TPS73HD301, 318, 328 Datasheet.pdf
