ZuhauseProdukteIntegrierte schaltkreise (ICS)PMIC-Spannungsregler-linearTPS7A3301KC

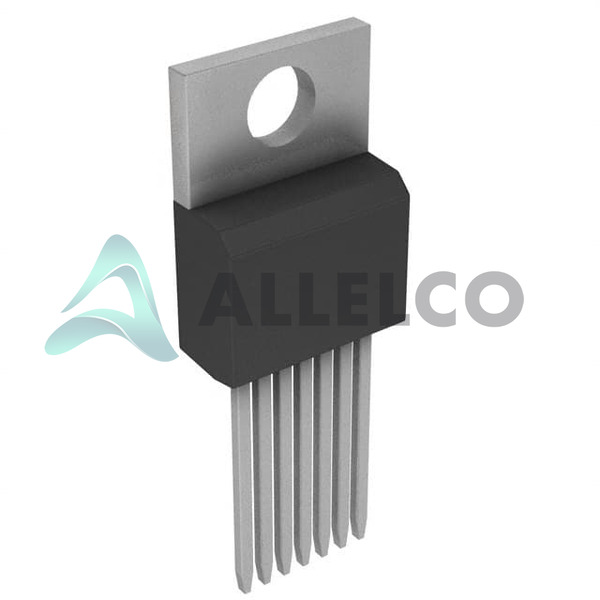

TPS7A3301KC Image
TPS7A3301KC Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

TPS7A3301KC - Texas Instruments

Hersteller Artikelnummer
TPS7A3301KC
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-TPS7A3301KC
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IC REG LIN NEG ADJ 1A TO220-7
Verpackung
TO-220-7
Datenblatt
1.TPS7A3301KC.pdf ...

Datenblätter

TPS7A33 Datasheet.pdf

PCN -Obsoleszenz/ EOL

Cylindrical Battery Holders.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 11250

Erforderliche Felder werden durch einen Sternchen (*) angezeigt
Bitte senden Sie RFQ, wir werden sofort antworten.

Anzahl
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

TPS7A3301KC Tech -Spezifikationen
Texas Instruments - TPS7A3301KC Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - TPS7A3301KC

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannungsabfall (Max) 0.8V @ 1A
Spannung - Ausgang (Min / Fixed) -1.18V
Spannung - Ausgabe (max) -33V
Spannung - Eingang (Max) -36V
Supplier Device-Gehäuse TO-220-7
Serie -
Schutzfunktionen Over Current, Over Temperature
Verpackung / Gehäuse TO-220-7
Paket Tube
PSRR 72dB (10kHz)
Produkteigenschaften Eigenschaften
Ausgabetyp Adjustable
Ausgangskonfiguration Negative
Betriebstemperatur -40°C ~ 125°C
Anzahl der Regler 1
Befestigungsart Through Hole
Strom - Versorgung (Max) 950 µA
Aktuell - Ruhig (Iq) 100 µA
Strom - Ausgabe 1A
Kontrollfunktionen Enable, Soft Start
Grundproduktnummer TPS7A3

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 2 (1 Year)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

TPS7A3301KC

Hersteller

Texas Instrumente

Einführung

Der TPS7A3301KC ist ein verstellbarer negativer Ausgangs-LDO-Regler (LDO) aus Texas Instruments, der für leistungsempfindliche Anwendungen ausgelegt ist, die einen hohen PSRR benötigen.

Produktfunktionen und Leistung

Einstellbare negative Ausgangsspannung im Bereich von -1,18 V bis -33 V.

Hochleistungsversorgungsrate (PSRR) von 72 dB bei 10 kHz

Maximaler Ausgangsstrom von 1a

Niedrige Ausfallspannung von 0,8 V bei 1A -Last

Zu den Steuerfunktionen gehören Enable und Soft Start für den reibungslosen Betrieb

Integrierter Schutz vor Überstrom- und Übertemperaturbedingungen

Produktvorteile

Hocheffizienzbetrieb aufgrund einer niedrigen Ausfallspannung

Vielseitige Ausgangsspannungsanpassung für verschiedene Anwendungsanforderungen

Hervorragende Rauschunterdrückung mit hohem PSRR ideal für empfindliche Elektronik

Verbesserte Zuverlässigkeit durch robuste Schutzmerkmale

Wichtige technische Parameter

Spannungseingang (max): -36v

Spannungsausgang (min/fest): -1.18v

Spannungsausgang (max): -33V

Spannungsabbrecher (max): 0,8 V @ 1a

Stromausgabe: 1a

Strom Ruhe (IQ): 100 µA

Stromversorgung (max): 950 µA

PSRR: 72 dB (10 kHz)

Betriebstemperatur: -40 ° C ~ 125 ° C

Qualitäts- und Sicherheitsmerkmale

Überstrom und über Temperaturschutz

Entwickelt für einen zuverlässigen Betrieb bei extremen Temperaturen von -40 ° C bis 125 ° C

Kompatibilität

Montagetyp: Durch Loch

Paket / Fall: to-220-7

Lieferantengerätepaket: to-220-7

Anwendungsbereiche

Telekommunikation

Instrumente, die stabile und präzise Spannungen erfordern

Industriekontrollen

Produktlebenszyklus

Status: veraltet

Austausch- oder Upgrade -Lösungen müssen möglicherweise mit Texas -Instrumenten überprüft werden, um in aktiven Systemen weiter zu unterstützen

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Ideal für Anwendungen, die stabile und rauschfreie hohe negative Spannungsausgänge benötigen

Hohe PSRR verbessert die Leistung in Umgebungen mit erheblichem elektrischem Rauschen

Niedriger Tropfen ermöglicht eine effiziente Leistung bei näheren Eingangs-Output-Spannungsunterschieden

Robuste integrierte Schutzmerkmale gewährleisten die Produktdauer auch unter unerwünschten Bedingungen

Bietet Flexibilität bei Spannungsanpassungen, die für die Verwendung in mehreren Anwendungen ebrig sind

Kompatibel mit einer Vielzahl von Temperaturen und garantiert die Zuverlässigkeit über verschiedene Betriebsbedingungen hinweg

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments TPS7A3301KC.

Produkteigenschaften TPS7A3301RGWR TPS7A3001DGNR TPS7A3001MDGNTEP TPS7A3401DGNT
Artikelnummer TPS7A3301RGWR TPS7A3001DGNR TPS7A3001MDGNTEP TPS7A3401DGNT
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Kontrollfunktionen - - - -
PSRR - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Strom - Versorgung (Max) - - - -
Aktuell - Ruhig (Iq) - - - -
Ausgabetyp - Current - Unbuffered Voltage - Buffered -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Spannung - Ausgabe (max) - - - -
Strom - Ausgabe - - - -
Spannung - Ausgang (Min / Fixed) - - - -
Schutzfunktionen - - - -
Spannung - Eingang (Max) - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Ausgangskonfiguration - - - -
Anzahl der Regler - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Spannungsabfall (Max) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Serie - - - -

TPS7A3301KC Datenblatt PDF
