ZuhauseProdukteNetzteile-Board MountDC DC WandlerTPSM84209RKHT

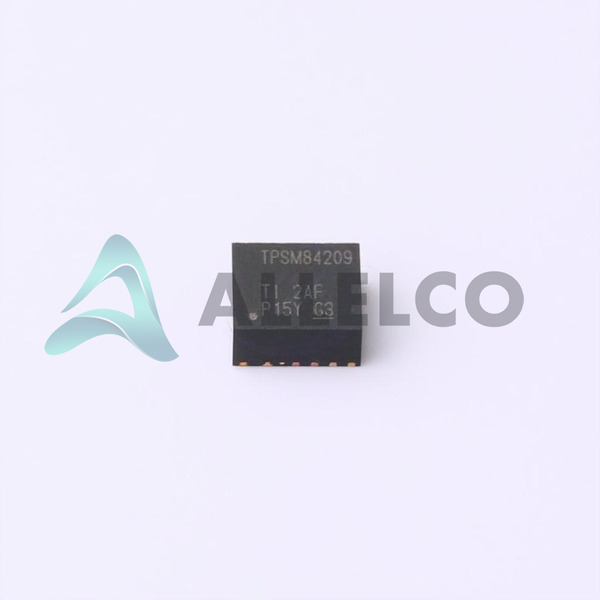

TPSM84209RKHT Image
TPSM84209RKHT Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

TPSM84209RKHT - Texas Instruments

Hersteller Artikelnummer
TPSM84209RKHT
Hersteller
Texas Instruments
Allelco Artikelnummer
32D-TPSM84209RKHT
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
DC DC CONVERTER 1.2-6V 15W
Verpackung
9-QFN-FCMOD (4.5x4)
Datenblatt
1.TPSM84209RKHT.pdf ...

PCN -Design/Spezifikation

TPSM84209 15/Jun/2018.pdf

HTML -Datenblatt

TPSM84209 Datasheet.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 14212
  • Einzelpreis: $2.023
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $2.023 $2.02
10+ $1.755 $17.55
30+ $1.587 $47.61
100+ $1.426 $142.60
500+ $1.352 $676.00
1500+ $1.318 $1,977.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

TPSM84209RKHT Tech -Spezifikationen
Texas Instruments - TPSM84209RKHT Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Texas Instruments - TPSM84209RKHT

Produkteigenschaften Eigenschaften
Hersteller Texas Instruments
Spannung - Ausgabe 4 -
Spannung - Ausgabe 3 -
Spannung - Ausgabe 2 -
Spannung - Ausgang 1 1.2 ~ 6V
Spannung - Eingang (min) 4.5V
Spannung - Eingang (Max) 28V
Art Non-Isolated PoL Module
Supplier Device-Gehäuse 9-QFN-FCMOD (4.5x4)
Größe / Dimension 0.18" L x 0.16" W x 0.08" H (4.5mm x 4.0mm x 2.1mm)
Serie TPSM
Verpackung / Gehäuse 9-PowerQFN
Produkteigenschaften Eigenschaften
Paket Tape & Reel (TR)
Betriebstemperatur -40°C ~ 85°C (With Derating)
Anzahl der Ausgänge 1
Befestigungsart Surface Mount
Eigenschaften Adjustable Output, Remote On/Off
Wirksamkeit 86.5%
Strom - Ausgabe (max) 2.5A
Kontrollfunktionen Enable, Active High
Grundproduktnummer TPSM84209
Genehmigungsbehörde -
Anwendungen ITE (Commercial)

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 3 (168 Hours)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

TPSM84209RKHT

Hersteller

Texas Instrumente

Einführung

Hochleistungs-DC-DC-Konvertermodul mit nicht isoliertem Point-of-Load (POL)

Produktfunktionen und Leistung

Einstellbare Ausgangsspannung von 1,2 V bis 6 V

Maximaler Ausgangsstrom von 2,5a

Typische Effizienz von 86,5%

Breiter Eingangsspannungsbereich von 4,5 V bis 28 V

Betriebstemperaturbereich von -40 ° C bis +85 ° C mit Derating

Kompaktes 9-polige Powerqfn-Paket (4,5 mm x 4mm x 2,1 mm)

Produktvorteile

Einstellbare Ausgangsspannung

Hohe Effizienz

Breiter Eingangsspannungsbereich

Kleine Packungsgröße

Wichtige technische Parameter

Eingangsspannungsbereich: 4,5 V bis 28 V

Ausgangsspannungsbereich: 1,2 V bis 6 V

Maximaler Ausgangsstrom: 2,5a

Effizienz: 86,5%

Betriebstemperaturbereich: -40 ° C bis +85 ° C

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Kompaktes 9-poliger PowerQFN-Paket

Kompatibilität

Geeignet für eine breite Palette von ITE -Anwendungen (Informationstechnologieausrüstungen)

Anwendungsbereiche

Eingebettete Systeme

Industrieausrüstung

Unterhaltungselektronik

Produktlebenszyklus

Derzeit verfügbar

Keine Informationen zum Absetzen oder zum Austausch

Wichtige Gründe für die Auswahl dieses Produkts

Einstellbare Ausgangsspannung für flexibles Design

Hoher Effizienz für den reduzierten Stromverbrauch

Breiter Eingangsspannungsbereich für vielseitige Anwendungen

Kompakte Paketgröße für platzbeschränkte Designs

Geeignet für eine Vielzahl von ITE -Anwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Texas Instruments TPSM84209RKHT.

Produkteigenschaften TPSM84209RKHR TPSM84205EAB TPSM84203EAB TPSM84424MOLR
Artikelnummer TPSM84209RKHR TPSM84205EAB TPSM84203EAB TPSM84424MOLR
Hersteller Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Art - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Spannung - Ausgabe 3 - - - -
Anzahl der Ausgänge - - - -
Serie - - - -
Spannung - Eingang (min) - - - -
Größe / Dimension - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Befestigungsart - Surface Mount Through Hole Surface Mount
Spannung - Ausgabe 2 - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Eigenschaften - - - Simultaneous Sampling
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Spannung - Ausgang 1 - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Spannung - Eingang (Max) - - - -
Genehmigungsbehörde - - - -
Anwendungen - - - -
Strom - Ausgabe (max) - - - -
Kontrollfunktionen - - - -
Wirksamkeit - - - -
Spannung - Ausgabe 4 - - - -

TPSM84209RKHT Datenblatt PDF

Laden Sie TPSM84209RKHT PDF -Datenblätter und Texas Instruments -Dokumentation für TPSM84209RKHT - Texas Instruments herunter.

PCN -Design/Spezifikation
TPSM84209 15/Jun/2018.pdf
HTML -Datenblatt
TPSM84209 Datasheet.pdf
