Hersteller Teilnummer
UCC3804DTR
Hersteller
Texas Instrumente
Einführung
Der UCC3804DTR ist ein BICMOS-BICMOS-Current-Mode-Puls-Width-Modulations-Controller (PWM) von Texas Instruments, das für eine Vielzahl von Stromversorgungsanwendungen ausgelegt ist.
Produktfunktionen und Leistung
Unterstützt mehrere Topologien, darunter Boost, Buck, Flyback und Forward -Konverter.
Arbeitet bei einer Schaltfrequenz von bis zu 1 MHz.
Merkmale Frequenzsteuerung und Strombegrenzung für eine verbesserte Leistung.
Dienstzyklus maximal bei 49%.
Spannungsstart bei 12,5 V und einem Versorgungsbereich von 8,3 V und 12 V.
Produktvorteile
Der Hochfrequenzbetrieb verringert die Größe der Stromversorgungskomponenten.
Flexibles Design, das für verschiedene Konvertertopologien geeignet ist.
Die aktuelle limitierende Funktion bietet zusätzliche Sicherheit durch Verhinderung einer Überlastung.
Wichtige technische Parameter
Maximale Frequenz: 1 MHz
Startspannung: 12,5 V
Versorgungsspannung: 8,3 V ~ 12 V
Dienstzyklus: 49%
Betriebstemperatur: -40 ° C ~ 85 ° C
Qualitäts- und Sicherheitsmerkmale
Integriert die Strombegrenzung für den Schutzbetrieb.
Betrieb innerhalb eines weiten Temperaturbereichs, um die Stabilität unter verschiedenen klimatischen Bedingungen sicherzustellen.
Kompatibilität

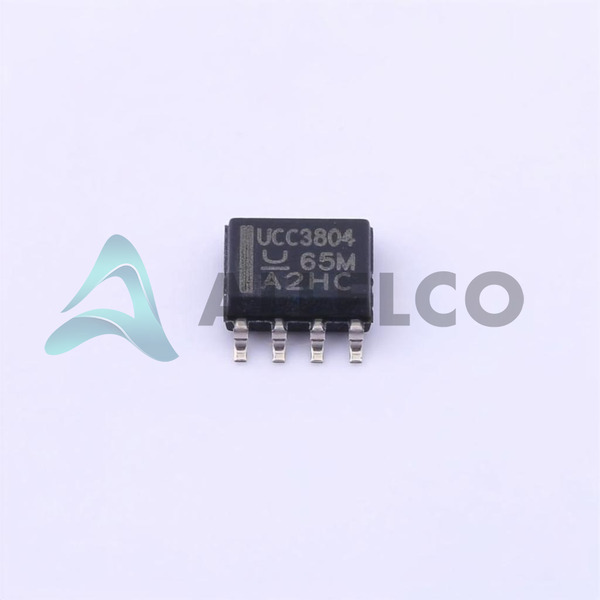

Das Gerät ist in einem 8-SOIC-Format verpackt, das mit den Oberflächenmontage-Techniken kompatibel ist, um eine einfache Integration in unterschiedliche Schaltungskonstruktionen zu erzielen.
Anwendungsbereiche
Ideal zum Bau von Netzteilen in Unterhaltungselektronik, Telekommunikation und Industriegeräten.
Produktlebenszyklus
Derzeit der aktive Produktstatus ohne angekündigtes Absetzen, um eine langfristige Verfügbarkeit und Unterstützung zu gewährleisten.
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Hohe Schaltfrequenz ermöglicht kleinere und leichtere Stromversorgungsdesigns.
Der breite Betriebstemperaturbereich sorgt für die Zuverlässigkeit in verschiedenen Umgebungen.
Die Strombegrenzung bietet einen Fehlerschutz, eine Verbesserung der Langlebigkeit und Sicherheit des Geräts.
Unterstützt verschiedene Conversion -Topologien für eine erhöhte Designflexibilität.
Zuverlässiger Hersteller und konsistente Qualität aus texanischen Instrumenten.
