ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelTP2104K1-G

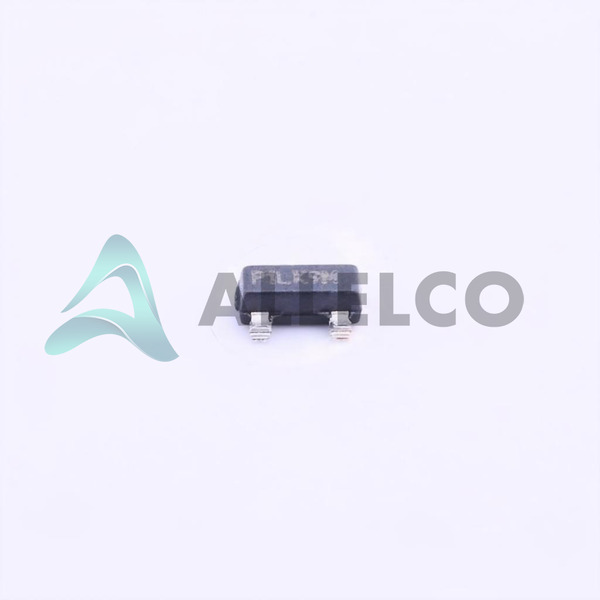

TP2104K1-G Image
TP2104K1-G Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

TP2104K1-G - Microchip Technology

Hersteller Artikelnummer
TP2104K1-G
Hersteller
Microchip Technology
Allelco Artikelnummer
32D-TP2104K1-G
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET P-CH 40V 160MA TO236AB
Verpackung
TO-236AB (SOT23)
Datenblatt
1.TP2104K1-G.pdf ...

Datenblätter

TP2104.pdf

PCN -Design/Spezifikation

TP2104 07/Apr/2020.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 62920
  • Einzelpreis: $0.902
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.902 $0.90
10+ $0.772 $7.72
30+ $0.701 $21.03
100+ $0.62 $62.00
500+ $0.584 $292.00
1000+ $0.568 $568.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

TP2104K1-G Tech -Spezifikationen
Microchip Technology - TP2104K1-G Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Microchip Technology - TP2104K1-G

Produkteigenschaften Eigenschaften
Hersteller Microchip Technology
VGS (th) (Max) @ Id 2V @ 1mA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse TO-236AB (SOT23)
Serie -
Rds On (Max) @ Id, Vgs 6Ohm @ 500mA, 10V
Verlustleistung (max) 360mW (Ta)
Verpackung / Gehäuse TO-236-3, SC-59, SOT-23-3
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 60 pF @ 25 V
Typ FET P-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 40 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 160mA (Tj)
Grundproduktnummer TP2104

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

TP2104K1-G

Hersteller

Mikrochip -Technologie

Einführung

Diskretes Halbleiterprodukt

P-Kanal-MOSFET-Transistor

Produktfunktionen und Leistung

Abtropfen Sie zur Quellspannung (VDSS): 40 V

Gate-Source-Spannung (VGS): ± 20 V

Widerstand im Stadium (RDS (ON)): 6 Ω @ 500 mA, 10 V

Kontinuierlicher Abflussstrom (ID): 160 mA

Eingangskapazität (CISS): 60PF @ 25V

Leistungsdissipation: 360 mw

Betriebstemperatur: -55 ° C bis 150 ° C

Produktvorteile

Kleine Fußabdruckoberflächenmontagepaket

Niedrige On-Resistenz für effiziente Stromschaltungen

Breite Betriebsspannung und Temperaturbereich

Wichtige technische Parameter

MOSFET -Technologie

P-Kanal-FET-Typ

Schwellenspannung (VGS (TH)): 2V @ 1MA

Antriebsspannungsbereich: 4,5 V bis 10 V

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Zuverlässige Halbleiterkonstruktion

Kompatibilität

Geeignet für eine Vielzahl von elektronischen Schaltungen und Anwendungen

Anwendungsbereiche

Leistungsmanagement

Netzteile des Switch -Modus

Motorkontrolle

Batterieladung

Allgemeines Umschalten

Produktlebenszyklus

Derzeit in Produktion

Ersatz und Upgrades verfügbar

Wichtige Gründe für die Auswahl dieses Produkts

Effiziente Leistung für Stromschaltungen

Breite Betriebsspannung und Temperaturbereich

Kleine Oberflächenmontagepaket für kompaktes Design

Zuverlässige ROHS3 -konforme Konstruktion

Kompatibilität mit verschiedenen elektronischen Anwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Microchip Technology TP2104K1-G.

Produkteigenschaften TP2104K1-G TP2104N3-G TP2104N3-G-P003 TP2112-SR
Artikelnummer TP2104K1-G TP2104N3-G TP2104N3-G-P003 TP2112-SR
Hersteller Microchip Technology Microchip Technology Microchip Technology 3PEAK
Rds On (Max) @ Id, Vgs 6Ohm @ 500mA, 10V 6Ohm @ 500mA, 10V 6Ohm @ 500mA, 10V -
Drain-Source-Spannung (Vdss) 40 V 40 V 40 V -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V 4.5V, 10V 4.5V, 10V -
Befestigungsart Surface Mount Through Hole Through Hole -
Paket Tape & Reel (TR) Bag Tape & Reel (TR) -
Technologie MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) -
FET-Merkmal - - - -
Typ FET P-Channel P-Channel P-Channel -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 160mA (Tj) 175mA (Tj) 175mA (Tj) -
Verlustleistung (max) 360mW (Ta) 740mW (Ta) 740mW (Ta) -
Serie - - - -
Supplier Device-Gehäuse TO-236AB (SOT23) TO-92-3 TO-92-3 -
Eingabekapazität (Ciss) (Max) @ Vds 60 pF @ 25 V 60 pF @ 25 V 60 pF @ 25 V -
VGS (th) (Max) @ Id 2V @ 1mA 2V @ 1mA 2V @ 1mA -
Betriebstemperatur -55°C ~ 150°C -55°C ~ 150°C (TJ) -55°C ~ 150°C (TJ) -
Grundproduktnummer TP2104 TP2104 TP2104 -
Verpackung / Gehäuse TO-236-3, SC-59, SOT-23-3 TO-226-3, TO-92-3 (TO-226AA) TO-226-3, TO-92-3 (TO-226AA) -
Vgs (Max) ±20V ±20V ±20V -

TP2104K1-G Datenblatt PDF

Laden Sie TP2104K1-G PDF -Datenblätter und Microchip Technology -Dokumentation für TP2104K1-G - Microchip Technology herunter.

Datenblätter
TP2104.pdf
Umweltinformationen
Microchip CA Prop65.pdf Microchip REACH.pdf Microchip RoHS.pdf
PCN -Design/Spezifikation
TP2104 07/Apr/2020.pdf
PCN -Verpackung
Label and Packing Changes 23/Sep/2015.pdf Packing Changes 10/Oct/2016.pdf
