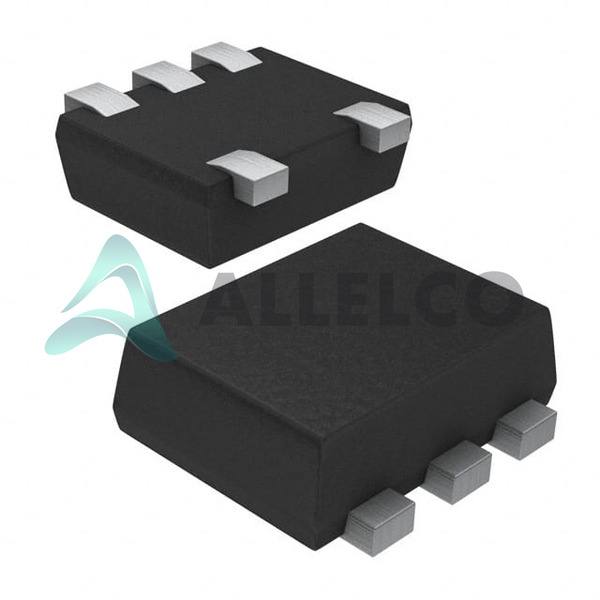

ESD5V0L4-TP Image
ESD5V0L4-TP Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

ESD5V0L4-TP - Micro Commercial Co

Hersteller Artikelnummer
ESD5V0L4-TP
Hersteller
Micro Commercial Components (MCC)
Allelco Artikelnummer
32D-ESD5V0L4-TP
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
TVS DIODE 5VWM 10.5VC SOT553
Verpackung
SOT-553
Datenblatt
1.ESD5V0L4-TP.pdf ...

Datenblätter

ESD5V0J4.pdf

PCN -Obsoleszenz/ EOL

Mult Dev EOL 31/Mar/2021.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 5390

Erforderliche Felder werden durch einen Sternchen (*) angezeigt
Bitte senden Sie RFQ, wir werden sofort antworten.

Anzahl
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

ESD5V0L4-TP Tech -Spezifikationen
Micro Commercial Co - ESD5V0L4-TP Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Micro Commercial Co - ESD5V0L4-TP

Produkteigenschaften Eigenschaften
Hersteller Micro Commercial Components (MCC)
Spannung - Betriebsgleichspannung (Typ) 5V (Max)
Spannung - Klemmung (max.) @ Ipp 10.5V
Spannung - Aufteilung (min.) 6V
Unidirektionale Kanäle 4
Art Zener
Supplier Device-Gehäuse SOT-553
Serie -
Stromleitungsschutz No
Produkteigenschaften Eigenschaften
Power - Peak Pulse 200W
Verpackung / Gehäuse SOT-553
Paket Tape & Reel (TR)
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Strom - Spitzenimpuls (10 / 1000μs) 5A (8/20µs)
Kapazität @ Frequenz -
Grundproduktnummer ESD5V0
Anwendungen General Purpose

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8541.10.0080

Teile Einführung

Hersteller Teilnummer

ESD5V0L4-TP

Hersteller

Mikrokommerkomponenten

Einführung

Das ESD5V0L4-TP ist eine Hochleistungs-Diode mit hoher Leistung, 4-Kanal-Transienten-Spannungssude (TVS), die für empfindliche elektronische Schaltkreise einen Schutz für sensible elektronische Schaltkreise bieten.Es bietet überlegene Klemmfunktionen und schnelle Reaktionszeiten, um vor schädlichen Spannungsspitzen und -transienten zu schützen.

Produktfunktionen und Leistung

Unidirektionale 4-Kanal-Fernsehdiode

Rückwärtsstandspannung (Typ.): 5V

Breakdown -Spannung (min.): 6V

Klemmspannung (max. @ IPP): 10,5 V

Peakpulsstrom (10/1000 μs): 5a (8/20 μs)

Peakpulsleistung: 200W

Betriebstemperaturbereich: -55 ° C bis 150 ° C

Niedrige Kapazität für Hochgeschwindigkeitssignalschutz

Schnelle Reaktionszeit, um eine effektive vorübergehende Unterdrückung sicherzustellen

Produktvorteile

Robuster ESD -Schutz für empfindliche Elektronik

Überlegene Klemmfähigkeit, um Spannungsspitzen zu begrenzen

Kompaktes, platzsparendes Oberflächenmontagepaket

Breiter Betriebstemperaturbereich für verschiedene Anwendungen

Ausgezeichnete elektrische Leistung und Zuverlässigkeit

Wichtige Gründe für die Auswahl dieses Produkts

Umfassender Schutz gegen ESD, Blitz und andere Spannungstransienten

Zuverlässige und lang anhaltende Leistung, um Ihre wertvolle Elektronik zu schützen

Kompaktes Design für eine einfache Integration in räumlich begrenzte PCB-Layouts

Geeignet für eine Vielzahl von Anwendungen, von der Unterhaltungselektronik bis zur Industrieausrüstung

Qualitäts- und Sicherheitsmerkmale

Streng getestet, um eine konsistente Qualität und Zuverlässigkeit zu gewährleisten

Entspricht den relevanten Sicherheitsstandards für elektrische und elektronische Geräte

Kompatibilität

Der ESD5V0L4-TP ist ein direkter Ersatz für die veralteten Fernsehdioden der ESD5V0-Serie.Es kann in einer Vielzahl von Anwendungen verwendet werden, die einen robusten ESD -Schutz erfordern, z. B.:

Anwendungsbereiche

Unterhaltungselektronik (z. B. Smartphones, Tablets, Laptops)

Industrieautomatisierung und Steuerungssysteme

Telekommunikationsgeräte

Kfz -Elektronik

Medizinprodukte

Networking- und Kommunikationsschnittstellen

Produktlebenszyklus

Das ESD5V0L4-TP ist ein veraltetes Produkt, und es gibt keine direkten Ersatzmodelle des Herstellers.Wenn Sie eine alternative Lösung benötigen, wenden Sie sich bitte an das Verkaufsteam unserer Website, um Empfehlungen zu kompatiblen Produkten zu erhalten, die Ihren spezifischen Anforderungen entsprechen können.
