ZuhauseProdukteCircuit ProtectionTVS-DiodenESDA8V2-1J

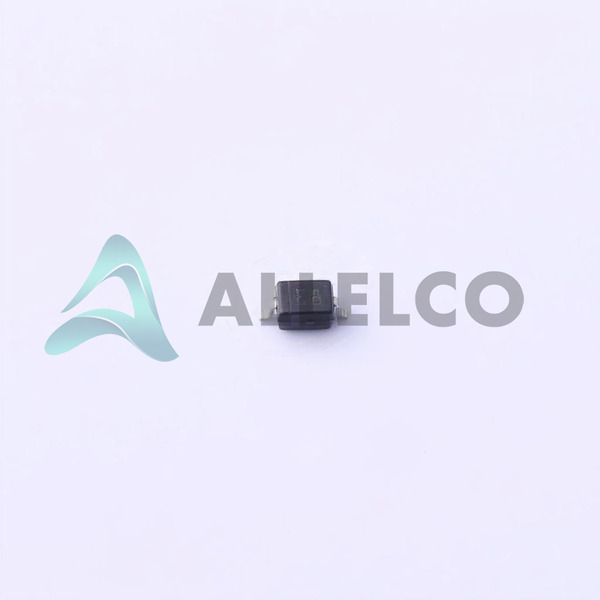

ESDA8V2-1J Image
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
EXPRESSOPTION
Zahlungsmethode

ESDA8V2-1J - STMicroelectronics

Hersteller Artikelnummer
ESDA8V2-1J
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-ESDA8V2-1J
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
TVS DIODE 5VWM 20VC SOD323
Verpackung
SOD-323
Datenblatt
1.ESDA8V2-1J.pdf ...
RoHS Status
ROHS3 -konform
Unsere Zertifizierung
vorrätig: 371850
  • Einzelpreis: $0.055
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
5+ $0.055 $0.28
50+ $0.045 $2.25
150+ $0.04 $6.00
500+ $0.037 $18.50
3000+ $0.034 $102.00
6000+ $0.032 $192.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

ESDA8V2-1J Tech -Spezifikationen
STMicroelectronics - ESDA8V2-1J Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - ESDA8V2-1J

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
Spannung - Betriebsgleichspannung (Typ) 5V
Spannung - Klemmung (max.) @ Ipp 20V
Spannung - Aufteilung (min.) 8.2V
Unidirektionale Kanäle 1
Art Zener
Supplier Device-Gehäuse SOD-323
Serie ESDA, TRANSIL™
Stromleitungsschutz No
Produkteigenschaften Eigenschaften
Power - Peak Pulse 500W
Verpackung / Gehäuse SC-76, SOD-323
Paket Tape & Reel (TR)
Betriebstemperatur -40°C ~ 125°C (TJ)
Befestigungsart Surface Mount
Strom - Spitzenimpuls (10 / 1000μs) 25A (8/20µs)
Kapazität @ Frequenz 210pF @ 1MHz
Grundproduktnummer ESDA8
Anwendungen General Purpose

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8541.10.0080

Teile Einführung

Hersteller Teilnummer

ESDA8V2-1j

Hersteller

Stmicroelektronik

Einführung

Transiente Spannungssuppressordiode, die Schutz vor Spannungsspitzen und Anstiegsspitzen bieten

Produktfunktionen und Leistung

Bidirektionaler transienter Spannungsschutz

Niedrige Klemmspannung

Hochspannungsstromfähigkeit

Schnelle Reaktionszeit

Produktvorteile

Verbesserter ESD -Schutz

Kompaktes SOD-323-Paket

Niedriger Leckstrom

Schützt empfindliche Elektronik

Wichtige technische Parameter

Typ: Zener

Unidirektionale Kanäle: 1

Spannung - Reverse Standoff: 5V

Spannung - Aufschlüsselung: 8,2 V min

Spannung - Klemmung: 20 V Max bei IPP

Strom - Peakpuls: 25a (8/20 µs)

Leistung - Peakpuls: 500W

Kapazität: 210PF bei 1 MHz

Betriebstemperatur: -40 ° C bis 125 ° C

Montagetyp: Oberflächenhalterung

Qualitäts- und Sicherheitsmerkmale

Gebaut, um vorübergehende Überspannungsbedingungen zu bewältigen

Einhaltung internationaler Standards

Kompatibilität

Kompatibel mit SOD-323-Fußabdruck

Geeignet für verschiedene Schaltungskonstruktionen

Anwendungsbereiche

Allgemeine elektronische Anwendungen

Schaltungsschutz in Verbraucher- und Handelsvorrichtungen

Produktlebenszyklus

Status: aktiv

Kontinuierlich ohne kurzfristig gestützt

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Robuster Schubschutz für empfindliche Komponenten

Nimmt minimalen PCB -Platz ein

Anwendbar über einen breiten Temperaturbereich

Verfügbarkeit in Klebeband- und Rollenverpackungen für die automatisierte Montage

Teil der etablierten ESDA, Transsil ™ -Serie

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics ESDA8V2-1J.

Produkteigenschaften ESDA8V2-1MX2 ESDALC14V2-1U2 ESDA7P120-1U1M ESDA8P80-1U1M
Artikelnummer ESDA8V2-1MX2 ESDALC14V2-1U2 ESDA7P120-1U1M ESDA8P80-1U1M
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Befestigungsart - Surface Mount Through Hole Surface Mount
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Unidirektionale Kanäle - - - -
Anwendungen - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Art - - - -
Kapazität @ Frequenz - - - -
Spannung - Klemmung (max.) @ Ipp - - - -
Spannung - Betriebsgleichspannung (Typ) - - - -
Serie - - - -
Spannung - Aufteilung (min.) - - - -
Strom - Spitzenimpuls (10 / 1000μs) - - - -
Stromleitungsschutz - - - -
Power - Peak Pulse - - - -

ESDA8V2-1J Datenblatt PDF

Laden Sie ESDA8V2-1J PDF -Datenblätter und STMicroelectronics -Dokumentation für ESDA8V2-1J - STMicroelectronics herunter.

HTML -Datenblatt
Cylindrical Battery Holders.pdf
