Hersteller Teilnummer

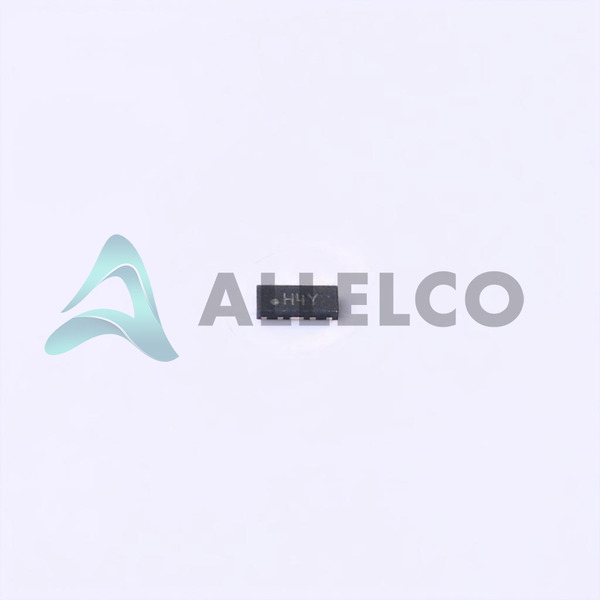

Hsp061-4m10y
Hersteller
Stmicroelektronik
Einführung
Transiente Spannungsunterdrücker -Fernsehdioden für HDMI -Anwendungen, Automobilqualität und Oberflächenhalterung
Produktfunktionen und Leistung
Schutzvorrichtung für vier Hochgeschwindigkeitsdatenlinien
Unidirektionale Kanäle
Niedriger dynamischer Widerstand
Niedrige Klemmspannung
Kapazität von 0,6 PF bei 1 MHz, günstig für die Hochgeschwindigkeitssignalintegrität
Arbeitet über einen breiten Temperaturbereich (-40 ° C bis 150 ° C).
Erfüllt AEC-Q101-Standards für die Automobilqualität
Die Lenkdiodenkonfiguration ermöglicht den Schutz von Schienen zu Rail-to-Rail
Produktvorteile
Verbesserter ESD -Schutz für empfindliche Komponenten
Geeignet für Hochtemperaturumgebungen
Space Sparende 10-XFDFN-Paket
Niedriger Leckstrom erhalten die Akkulaufzeit in tragbaren Anwendungen
Zuverlässigkeit und Leistung von Automobilqualität
Wichtige technische Parameter
Spannung - umgekehrter Standoff: 3V
Spannung - Aufschlüsselung (min): 6V
Spannung - Klemmung (max) bei IPP: 15V
Strom - Peakpuls: 1A (8/20 µs)
Kapazität bei 1 MHz: 0,6PF
Betriebstemperaturbereich: -40 ° C bis 150 ° C
Qualitäts- und Sicherheitsmerkmale
Entspricht den AEC-Q101 Automotive Qualification Standards
Gewährleistet einen robusten Schleifschutz mit hoher Zuverlässigkeit
Kompatibilität
Kompatibel mit HDMI-Schnittstellen und zugehörigen digitalen Hochgeschwindigkeitsdatenlinien
Anwendungsbereiche
Auto -Infotainment -Systeme
Unterhaltungselektronik mit HDMI -Konnektivität
Hochgeschwindigkeitsdatenlinienschutz für elektronische Geräte
Produktlebenszyklus
Aktiver Status, nicht kurz vor dem Absetzen
Die Verfügbarkeit von Ersetzungen oder Upgrades sollte mit dem Hersteller überprüft werden
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Optimiert für den Schutz des HDMI -Signalliniens in Automobilkontexten
Das UQFN (2,5x1) -Paket ermöglicht Hochdichte-Montage-Lösungen
Minimierte kapazitive Belastung für Hochgeschwindigkeitsdatenraten vorteilhaft
Robuster Anstieg und ESD -Immunitätsverbesserung der Geräte Langlebigkeit
Erfüllt die strengen Anforderungen der Automobilindustrie für Elektronik
