Hersteller Teilnummer

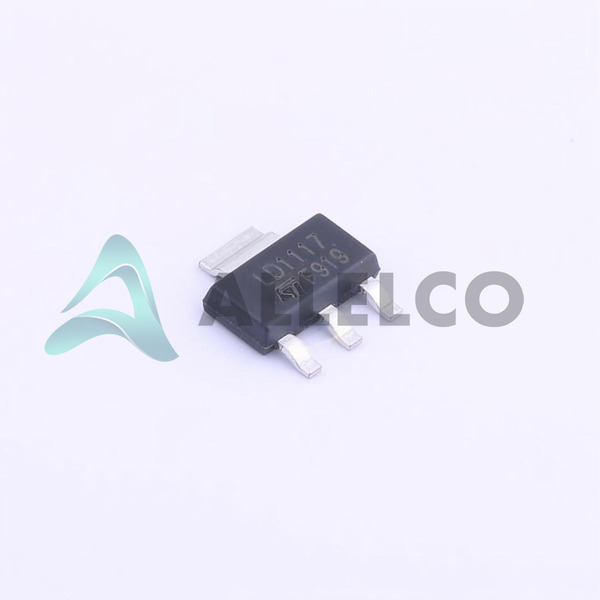

LD1117SC-R
Hersteller
Stmicroelektronik
Einführung
Der LD1117SC-R ist ein linearer Spannungsregler (LDO) mit niedrigem Tropfen, das für Stromverwaltungsanwendungen ausgelegt ist, insbesondere wenn niedrige Spannungsbetrieb und minimaler Stromverlust von entscheidender Bedeutung sind.
Produktfunktionen und Leistung
Einstellbare Ausgangsspannung im Bereich von 1,25 V bis 15 V
Maximale Eingangsspannung von 15 V
Niedrige Ausfallspannung von 1,3 V bei 800 mA Last
Ausgangsstromfähigkeit von 800 mA
Ruhender Strom von nur 5 mA
Stromversorgungsrate (PSRR) von 75 dB bei 120 Hz
Überstrom und über Temperaturschutz
Produktvorteile
Hohe Effizienz bei niedrigen Spannungsoperationen
Minimaler Stromverlust aufgrund einer geringen Abbrecherspannung
Robuste Schutzmerkmale verbessern die Zuverlässigkeit
Flexible Ausgangsspannungseinstellungen
Wichtige technische Parameter
Eingangsspannung (max): 15V
Ausgangsspannung (min/fest): 1,25 V
Ausgangsspannung (max): 15 V
Spannungsabbrecher (max): 1,3 V @ 800 mA
Strom - Ausgabe: 800 mA
Strom - Ruhe (IQ): 5 Ma
PSRR: 75 dB (120 Hz)
Qualitäts- und Sicherheitsmerkmale
Beinhaltet einen umfassenden Schutz vor Überstrom und Überhitzung, um eine langfristige Zuverlässigkeit zu gewährleisten
Kompatibilität
Kompatibel mit der Oberflächenmontage-Technologie aufgrund von bis 261-4, bis 261AA-Paketart
Anwendungsbereiche
Ideal für Anwendungen mit geringer Leistung, einschließlich, aber nicht beschränkt auf Unterhaltungselektronik, batteriebetriebene Geräte und Instrumente.
Produktlebenszyklus
Der Produktstatus ist ohne Anzeichen einer Absage aktiv, wodurch die anhaltende Verfügbarkeit und Unterstützung sichergestellt wird.
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Energieeffiziente Leistung geeignet für Anwendungen mit geringer Leistung
Skalierbare Ausgangsspannung, die nach Bedarf genau eingestellt werden kann
Hohe Zuverlässigkeit durch robuste Sicherheitsmerkmale ermöglicht
Die praktische Oberflächenmontageverpackung sorgt für eine einfache Integration in verschiedene Schaltungskonstruktionen
Fortsetzung der Produktunterstützung und Verfügbarkeitssicherung langfristiger Nutzung und Integration in verschiedenen Projekten
