ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTB20N95K5

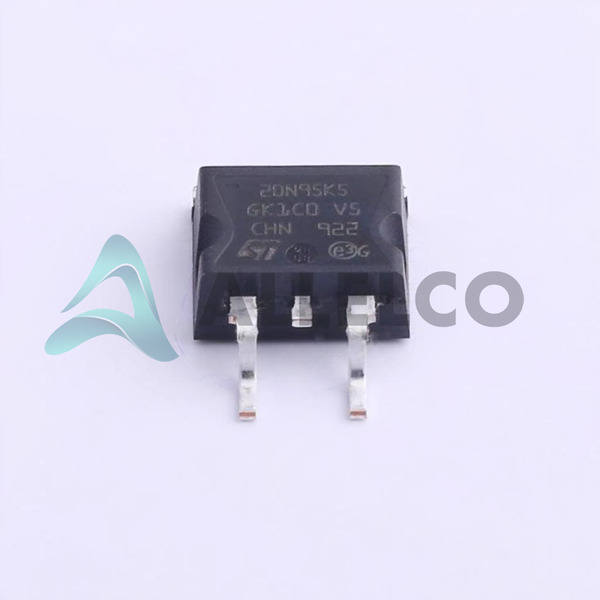

STB20N95K5 Image
STB20N95K5 Image - 1STB20N95K5 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STB20N95K5 - STMicroelectronics

Hersteller Artikelnummer
STB20N95K5
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STB20N95K5
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 950V 17.5A D2PAK
Verpackung
D2PAK
Datenblatt
1.STB20N95K5.pdf ...

Datenblätter

STx20N95K5.pdf

PCN -Design/Spezifikation

D2PAK Lead Modification 04/Oct/2013.pdf

PCN -Baugruppe/Herkunft

IPD/15/9124 20/Mar/2015.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 8605
  • Einzelpreis: $5.765
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $5.765 $5.77
10+ $4.766 $47.66
30+ $4.156 $124.68
100+ $3.646 $364.60
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STB20N95K5 Tech -Spezifikationen
STMicroelectronics - STB20N95K5 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STB20N95K5

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 5V @ 100µA
Vgs (Max) ±30V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse D2PAK
Serie SuperMESH5™
Rds On (Max) @ Id, Vgs 330mOhm @ 9A, 10V
Verlustleistung (max) 250W (Tc)
Verpackung / Gehäuse TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 1500 pF @ 100 V
Gate Charge (Qg) (Max) @ Vgs 40 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 950 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 17.5A (Tc)
Grundproduktnummer STB20

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STB20N95K5

Hersteller

Stmicroelektronik

Einführung

Hochspannung und Hochleistungs-N-Kanal-MOSFET für Industrie- und Automobilanwendungen

Produktfunktionen und Leistung

Drain-to-Source-Spannung bis zu 950 V.

Durchgangsabflussstrom bis zu 17,5 a bei 25 ° C

Niedrige On-Resistenz von 330 MΩ bei 10 V Gate-to-Source-Spannung

Hochleistungsdissipation von 250 W bei 25 ° C

Breiter Betriebstemperaturbereich von -55 ° C bis 150 ° C

Robustes und zuverlässiges Design für Hochspannungs- und Hochleistungsanwendungen

Produktvorteile

Hervorragende Effizienz und Leistungsdichte

Hohe Zuverlässigkeit und lange Lebensdauer

Geeignet für Industrie- und Automobilanwendungen

Einfach zu integrieren und zu gestalten

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 950 V.

Gate-to-Source-Spannung (VGS): ± 30 V

On-Resistenz (RDS (ON)): 330 MΩ @ 9 A, 10 V.

Kontinuierlicher Abflussstrom (ID): 17,5 A @ 25 ° C

Eingangskapazität (CISS): 1500 PF @ 100 V

Leistungsdissipation (PTOT): 250 W @ 25 ° C

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Geeignet für Hochspannungs- und Hochleistungsanwendungen

Robustes und zuverlässiges Design

Kompatibilität

Kompatibel mit einer breiten Palette von Industrie- und Automobilanwendungen

Anwendungsbereiche

Industrieunternehmen

Motor fährt

Schweißausrüstung

Induktionsheizung

Automobilanwendungen (z. B. Stromumwandlung, Motorsteuerung)

Produktlebenszyklus

Derzeit in Produktion

Austausch und Upgrades können in Zukunft verfügbar sein

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hochspannungs- und Hochleistungsfähigkeiten

Hervorragende Effizienz und Leistungsdichte

Robustes und zuverlässiges Design für industrielle und kfzische Anwendungen

Einfach zu integrieren und zu gestalten

Breiter Betriebstemperaturbereich

ROHS3 Compliance für die Umweltsicherheit

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STB20N95K5.

Produkteigenschaften STB20N90K5 STB20N65M5 STB20NK50ZT4 STB20NM50T4
Artikelnummer STB20N90K5 STB20N65M5 STB20NK50ZT4 STB20NM50T4
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Gate Charge (Qg) (Max) @ Vgs - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Vgs (Max) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
FET-Merkmal - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Serie - - - -
Technologie - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Drain-Source-Spannung (Vdss) - - - -
Rds On (Max) @ Id, Vgs - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Typ FET - - - -
VGS (th) (Max) @ Id - - - -
Verlustleistung (max) - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -

STB20N95K5 Datenblatt PDF

Laden Sie STB20N95K5 PDF -Datenblätter und STMicroelectronics -Dokumentation für STB20N95K5 - STMicroelectronics herunter.

Datenblätter
STx20N95K5.pdf
PCN -Design/Spezifikation
D2PAK Lead Modification 04/Oct/2013.pdf
PCN -Baugruppe/Herkunft
IPD/15/9124 20/Mar/2015.pdf
PCN -Verpackung
Box Label Chg 28/Jul/2016.pdf Mult Dev Inner Box Chg 9/Dec/2021.pdf
