ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTB57N65M5

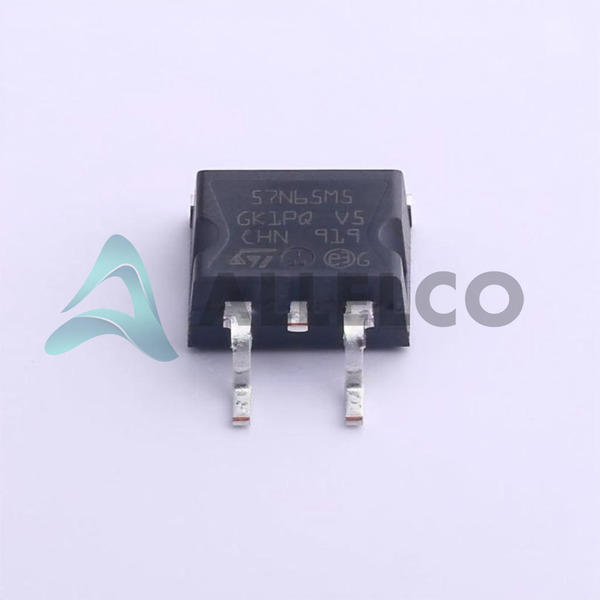

STB57N65M5 Image
STB57N65M5 Image - 1STB57N65M5 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STB57N65M5 - STMicroelectronics

Hersteller Artikelnummer
STB57N65M5
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STB57N65M5
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 650V 42A D2PAK
Verpackung
D²PAK (TO-263)
Datenblatt
1.STB57N65M5.pdf ...

Datenblätter

STx57N65M5.pdf

PCN -Design/Spezifikation

D2PAK Lead Modification 04/Oct/2013.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 4711
  • Einzelpreis: $6.59
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $6.59 $6.59
10+ $6.453 $64.53
30+ $6.361 $190.83
100+ $6.271 $627.10
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STB57N65M5 Tech -Spezifikationen
STMicroelectronics - STB57N65M5 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STB57N65M5

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 5V @ 250µA
Vgs (Max) ±25V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse D²PAK (TO-263)
Serie MDmesh™ V
Rds On (Max) @ Id, Vgs 63mOhm @ 21A, 10V
Verlustleistung (max) 250W (Tc)
Verpackung / Gehäuse TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 4200 pF @ 100 V
Gate Charge (Qg) (Max) @ Vgs 98 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 650 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 42A (Tc)
Grundproduktnummer STB57

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STB57N65M5

Hersteller

Stmicroelektronik

Einführung

Hochspannung mit Hochleistungs-N-Kanal-Leistungsmosfet

Produktfunktionen und Leistung

Hochspannungs -Breakdown -Fähigkeit bis zu 650 V

Niedrige On-Resistenz auf 63 mΩ

Hochstrom -Tragfähigkeit bis zu 42a

Schnelle Schaltgeschwindigkeit

Niedrige Gate-Ladung für Hochfrequenzanwendungen

Ausgezeichnete thermische Leistung

Produktvorteile

Effiziente Leistungsumwandlung und Kontrolle

Zuverlässiges und robustes Design

Geeignet für Hochspannungsanwendungen, Hochleistungsanwendungen

Wichtige technische Parameter

Abtropfen Sie zur Quellspannung (VDSS): 650 V

Maximale Gate-Source-Spannung (VGS): ± 25 V

On-Resistenz (RDS (ON)): 63 mΩ

Kontinuierlicher Abflussstrom (ID): 42a

Eingangskapazität (CISS): 4200PF

Leistungsdissipation (TC): 250W

Betriebstemperatur: -55 ° C bis 150 ° C

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Geeignet für den Hochtemperaturbetrieb von bis zu 150 ° C

Kompatibilität

Für die Oberflächenmontageanwendungen ausgelegt

Passt Standard-DPAK (to-263) -Paket

Anwendungsbereiche

Hochspannung und Hochleistungsschalter-Modus-Stromversorgungen

Motor fährt

Wechselrichter

Leistungsfaktorkorrekturschaltungen

Industrie- und Automobilelektronik

Produktlebenszyklus

Aktuelles Produktionsmodell

Ersatz- und Upgrade -Optionen verfügbar

Wichtige Gründe für die Auswahl dieses Produkts

Hochspannungs- und Stromfähigkeiten

Niedrige On-Resistenz für effiziente Stromumwandlung

Schnelle Schaltgeschwindigkeit für Hochfrequenzanwendungen

Zuverlässiges und robustes Design für harte Umgebungen

Kompatibilität mit Standard-DPAK (to-263) -Paket

Geeignet für eine Vielzahl von Hochleistungsanwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STB57N65M5.

Produkteigenschaften STB55NF06T4 STB55NF06LT4 STB5N62K3 STB5N80K5
Artikelnummer STB55NF06T4 STB55NF06LT4 STB5N62K3 STB5N80K5
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Technologie - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Serie - - - -
FET-Merkmal - - - -
Vgs (Max) - - - -
Typ FET - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Gate Charge (Qg) (Max) @ Vgs - - - -
Drain-Source-Spannung (Vdss) - - - -
Rds On (Max) @ Id, Vgs - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Verlustleistung (max) - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
VGS (th) (Max) @ Id - - - -

STB57N65M5 Datenblatt PDF

Laden Sie STB57N65M5 PDF -Datenblätter und STMicroelectronics -Dokumentation für STB57N65M5 - STMicroelectronics herunter.

Datenblätter
STx57N65M5.pdf
PCN -Design/Spezifikation
D2PAK Lead Modification 04/Oct/2013.pdf
PCN -Verpackung
Mult Dev Inner Box Chg 9/Dec/2021.pdf
