ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTB9NK50ZT4

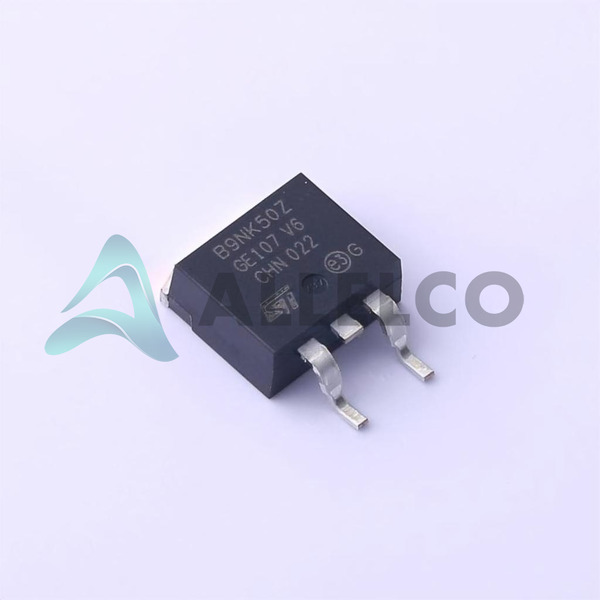

STB9NK50ZT4 Image
STB9NK50ZT4 Image - 1STB9NK50ZT4 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STB9NK50ZT4 - STMicroelectronics

Hersteller Artikelnummer
STB9NK50ZT4
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STB9NK50ZT4
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 500V 7.2A D2PAK
Verpackung
D2PAK
Datenblatt
1.STB9NK50ZT4.pdf ...

Datenblätter

ST(B,P)9NK50Z(FP,-1).pdf

PCN -Design/Spezifikation

IPG-PWR/14/8422 11/Apr/2014.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 35620
  • Einzelpreis: $0.61
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.61 $0.61
10+ $0.547 $5.47
30+ $0.513 $15.39
100+ $0.473 $47.30
500+ $0.455 $227.50
1000+ $0.448 $448.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STB9NK50ZT4 Tech -Spezifikationen
STMicroelectronics - STB9NK50ZT4 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STB9NK50ZT4

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4.5V @ 100µA
Vgs (Max) ±30V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse D2PAK
Serie SuperMESH™
Rds On (Max) @ Id, Vgs 850mOhm @ 3.6A, 10V
Verlustleistung (max) 110W (Tc)
Verpackung / Gehäuse TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 910 pF @ 25 V
Gate Charge (Qg) (Max) @ Vgs 32 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 500 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 7.2A (Tc)
Grundproduktnummer STB9

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STB9NK50ZT4

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-MOSFET-Transistor

Teil der Supermesh -Serie

Produktfunktionen und Leistung

Abtropfen Sie zur Quellspannung (VDSS) von 500 V

Kontinuierlicher Abflussstrom (ID) von 7,2a bei 25 ° C

On-Resistenz (RDS (ON)) von 850 mΩ bei 3,6a und 10 V

Eingangskapazität (CISS) von 910PF bei 25 V

Leistungsdissipation (PTOT) von 110 W bei TC (Falltemperatur)

Breiter Betriebstemperaturbereich von -55 ° C bis 150 ° C (TJ)

Produktvorteile

Hochspannungs- und Stromhandhabungsfähigkeit

Niedrige On-Resistenz für effiziente Stromumwandlung

Kompaktes D2pak -Oberflächenmontagepaket

Wichtige technische Parameter

N-Kanal-MOSFET-Technologie

VGS (max) von ± 30 V

Vgs (th) (max) von 4,5 V bei 100a

Gate -Ladung (QG) von 32 Nc bei 10 V

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Geeignet für hochzuverständliche Anwendungen

Kompatibilität

Kompatibel mit einer Vielzahl von elektronischen Stromkreisen und Systemen

Anwendungsbereiche

Stromversorgungsversorgung

Motor fährt

Industrie- und Automobilelektronik

Produktlebenszyklus

Aktuelles Produkt, nicht kurz vor Abbruch

Ersatz- und Upgrade -Optionen bei STMICROELECTRONICS erhältlich

Hauptgründe zur Auswahl

Ausgezeichneter Stromverhandlung und Effizienz

Kompaktes und thermisch effizientes Paket

Zuverlässige Leistung in Hochtemperaturumgebungen

Kompatibilität mit einer Vielzahl von Leistungselektronikanwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STB9NK50ZT4.

Produkteigenschaften STB9NK70ZT4 STB9NK60ZDT4 STB9NK60ZT4 STB9NK70Z-1
Artikelnummer STB9NK70ZT4 STB9NK60ZDT4 STB9NK60ZT4 STB9NK70Z-1
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
VGS (th) (Max) @ Id - - - -
Verlustleistung (max) - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Technologie - - - -
Rds On (Max) @ Id, Vgs - - - -
Typ FET - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
FET-Merkmal - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Drain-Source-Spannung (Vdss) - - - -
Serie - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Vgs (Max) - - - -

STB9NK50ZT4 Datenblatt PDF

Laden Sie STB9NK50ZT4 PDF -Datenblätter und STMicroelectronics -Dokumentation für STB9NK50ZT4 - STMicroelectronics herunter.

Datenblätter
ST(B,P)9NK50Z(FP,-1).pdf
PCN -Design/Spezifikation
IPG-PWR/14/8422 11/Apr/2014.pdf
