ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTD15NF10T4

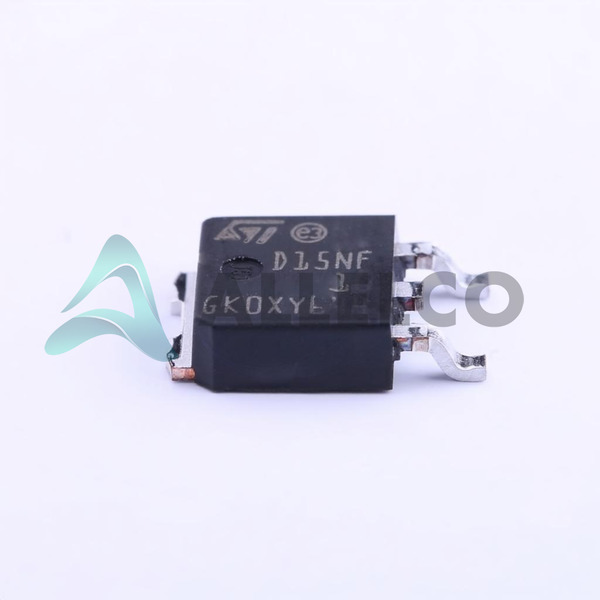

STD15NF10T4 Image
STD15NF10T4 Image - 1STD15NF10T4 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STD15NF10T4 - STMicroelectronics

Hersteller Artikelnummer
STD15NF10T4
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STD15NF10T4
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 100V 23A DPAK
Verpackung
DPAK
Datenblatt
1.STD15NF10T4.pdf ...

Datenblätter

STD15NF10.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 56550
  • Einzelpreis: $0.62
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.62 $0.62
10+ $0.517 $5.17
30+ $0.465 $13.95
100+ $0.413 $41.30
500+ $0.382 $191.00
1000+ $0.366 $366.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STD15NF10T4 Tech -Spezifikationen
STMicroelectronics - STD15NF10T4 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STD15NF10T4

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse DPAK
Serie STripFET™ II
Rds On (Max) @ Id, Vgs 65mOhm @ 12A, 10V
Verlustleistung (max) 70W (Tc)
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 175°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 870 pF @ 25 V
Gate Charge (Qg) (Max) @ Vgs 40 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 100 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 23A (Tc)
Grundproduktnummer STD15

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STD15NF10T4

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-MOSFET-Transistor

Teil der StripFet II -Serie

Produktfunktionen und Leistung

Breiter Betriebstemperaturbereich: -55 ° C bis 175 ° C

Hochdrainer-zu-Source-Spannung: 100 V

Niedrige On-Resistenz: 65 mΩ bei 12a und 10 V

Hoher kontinuierlicher Abflussstrom: 23a bei 25 ° C

Niedrige Eingangskapazität: 870PF bei 25 V.

Hochleistungsdissipation: 70W bei TC

Produktvorteile

Ausgezeichnete thermische Leistung

Hohe Effizienz

Zuverlässiges und robustes Design

Wichtige technische Parameter

MOSFET -Technologie

N-Kanal-FET-Typ

VGS (th) max von 4 V bei 250a

Antriebsspannungsbereich von 10 V

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Geeignet für Anwendungen zur Oberflächenmontage

Kompatibilität

Kompatibel mit einer Vielzahl von elektronischen Schaltungen und Systemen

Anwendungsbereiche

Geeignet für den Einsatz in der Stromverwaltung, zur Motorkontrolle und in anderen Hochleistungsanwendungen

Produktlebenszyklus

Derzeit verfügbar, keine Pläne für die Absage

Wichtige Gründe für die Auswahl dieses Produkts

Hohe Leistung und Effizienz

Robustes und zuverlässiges Design

Breiter Betriebstemperaturbereich

Ausgezeichnetes thermisches Management

Kompatibilität mit verschiedenen elektronischen Systemen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STD15NF10T4.

Produkteigenschaften STD15NF10L STD15N50M2AG STD15N60DM6 STD15N60M2-EP
Artikelnummer STD15NF10L STD15N50M2AG STD15N60DM6 STD15N60M2-EP
Hersteller UMW STMicroelectronics STMicroelectronics STMicroelectronics
FET-Merkmal - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Technologie - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Rds On (Max) @ Id, Vgs - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Befestigungsart - Surface Mount Through Hole Surface Mount
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Gate Charge (Qg) (Max) @ Vgs - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Typ FET - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Drain-Source-Spannung (Vdss) - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
VGS (th) (Max) @ Id - - - -
Verlustleistung (max) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Vgs (Max) - - - -
Serie - - - -

STD15NF10T4 Datenblatt PDF

Laden Sie STD15NF10T4 PDF -Datenblätter und STMicroelectronics -Dokumentation für STD15NF10T4 - STMicroelectronics herunter.

Datenblätter
STD15NF10.pdf
PCN -Verpackung
Mult Dev Inner Box Chg 9/Dec/2021.pdf Reel Design Change 22/Aug/2022.pdf
