ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTD18N55M5

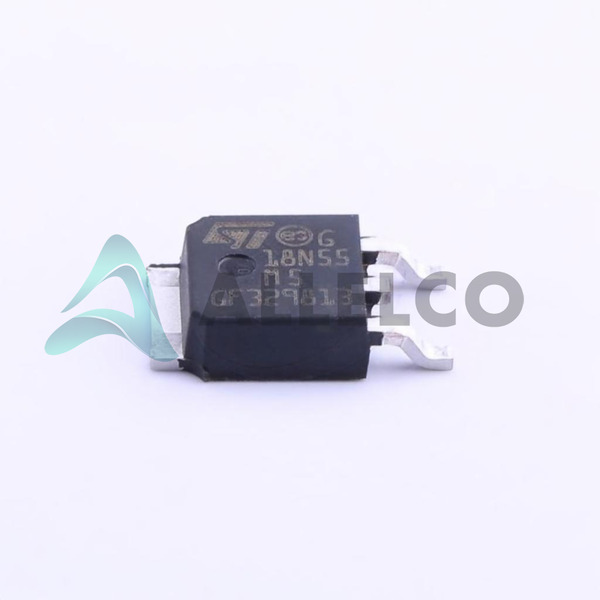

STD18N55M5 Image
STD18N55M5 Image - 1STD18N55M5 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STD18N55M5 - STMicroelectronics

Hersteller Artikelnummer
STD18N55M5
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STD18N55M5
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 550V 16A DPAK
Verpackung
DPAK
Datenblatt
1.STD18N55M5.pdf ...

PCN -Design/Spezifikation

New Lead Frame Design 17/Mar/2023.pdf

PCN -Baugruppe/Herkunft

IPG-PWR/14/8552 23/Jun/2014.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 28184
  • Einzelpreis: $2.253
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $2.253 $2.25
10+ $1.998 $19.98
30+ $1.846 $55.38
100+ $1.693 $169.30
500+ $1.622 $811.00
1000+ $1.591 $1,591.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STD18N55M5 Tech -Spezifikationen
STMicroelectronics - STD18N55M5 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STD18N55M5

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 5V @ 250µA
Vgs (Max) ±25V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse DPAK
Serie MDmesh™ V
Rds On (Max) @ Id, Vgs 192mOhm @ 8A, 10V
Verlustleistung (max) 110W (Tc)
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 1260 pF @ 100 V
Gate Charge (Qg) (Max) @ Vgs 31 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 550 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 16A (Tc)
Grundproduktnummer STD18

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STD18N55M5

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-Leistungs-MOSFET für Hochspannungsanwendungen mit Hochleistungsschaltanwendungen

Produktfunktionen und Leistung

550 V Drain-to-Source-Spannungsfähigkeit

Ultra-niedrige On-Resistenz von 192 mΩ

Kontinuierlicher Abflussstrom von 16a bei 25 ° C

Breiter Betriebstemperaturbereich von bis zu 150 ° C

Hervorragende Schaltleistung

Produktvorteile

Reduzierte Leitungsverluste

Hohe Effizienz

Kompaktes Design

Zuverlässiger Betrieb

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 550 V

Gate-to-Source-Spannung (VGS): ± 25 V

On-Resistenz (RDS (ON)): 192mΩ @ 8a, 10V

Kontinuierlicher Abflussstrom (ID): 16a @ 25 ° C

Eingangskapazität (CISS): 1260PF @ 100V

Leistungsdissipation (PD): 110W @ TC

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Robustes DPAK -Paket

Kompatibilität

Geeignet für Hochspannungsanwendungen mit Hochleistungsschaltanwendungen

Anwendungsbereiche

Schaltmodus-Netzteile

Motor fährt

Beleuchtungsballasts

Induktionsheizung

Schweißausrüstung

Produktlebenszyklus

Aktuelles Produkt, kein Absetzen geplant

Ersatz und Upgrades verfügbar

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hervorragende Effizienz und Leistung

Kompaktes und zuverlässiges Design

Breiter Betriebstemperaturbereich

Robust und rohs3 konform

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STD18N55M5.

Produkteigenschaften STD18N65M5 STD18N65M2-EP STD18N60M6 STD18NF25
Artikelnummer STD18N65M5 STD18N65M2-EP STD18N60M6 STD18NF25
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
FET-Merkmal - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Typ FET - - - -
Verlustleistung (max) - - - -
Technologie - - - -
Serie - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Drain-Source-Spannung (Vdss) - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Vgs (Max) - - - -
Rds On (Max) @ Id, Vgs - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
VGS (th) (Max) @ Id - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -

STD18N55M5 Datenblatt PDF

Laden Sie STD18N55M5 PDF -Datenblätter und STMicroelectronics -Dokumentation für STD18N55M5 - STMicroelectronics herunter.

Datenblätter
STD18N55M5, STP18N55M5.pdf
PCN -Design/Spezifikation
New Lead Frame Design 17/Mar/2023.pdf
PCN -Baugruppe/Herkunft
IPG-PWR/14/8552 23/Jun/2014.pdf
PCN -Verpackung
Mult Dev Inner Box Chg 9/Dec/2021.pdf
