ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTD45N10F7

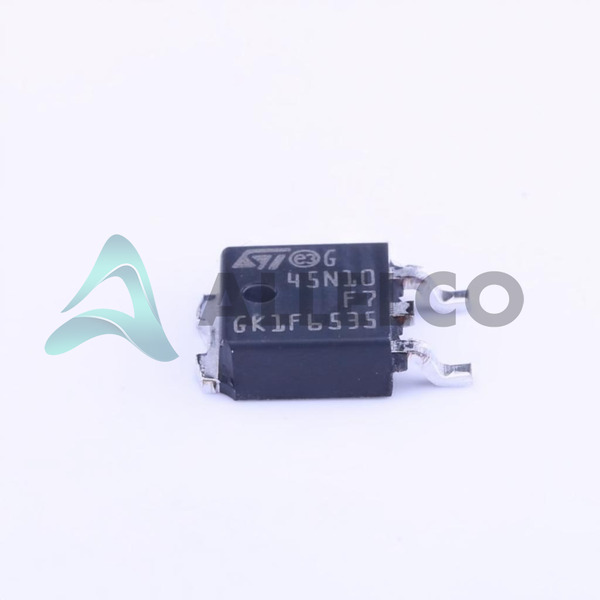

STD45N10F7 Image
STD45N10F7 Image - 1STD45N10F7 Image - 2STD45N10F7 Image - 3
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STD45N10F7 - STMicroelectronics

Hersteller Artikelnummer
STD45N10F7
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STD45N10F7
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 100V 45A DPAK
Verpackung
DPAK
Datenblatt
1.STD45N10F7.pdf ...

Datenblätter

STx45N10F7.pdf

PCN -Baugruppe/Herkunft

STripFET 21/Jul/2017.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 69350
  • Einzelpreis: $2.574
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $2.574 $2.57
10+ $2.272 $22.72
30+ $2.093 $62.79
100+ $1.91 $191.00
500+ $1.827 $913.50
1000+ $1.79 $1,790.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STD45N10F7 Tech -Spezifikationen
STMicroelectronics - STD45N10F7 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STD45N10F7

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4.5V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse DPAK
Serie DeepGATE™, STripFET™ VII
Rds On (Max) @ Id, Vgs 18mOhm @ 22.5A, 10V
Verlustleistung (max) 60W (Tc)
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 175°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 1640 pF @ 50 V
Gate Charge (Qg) (Max) @ Vgs 25 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 100 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 45A (Tc)
Grundproduktnummer STD45

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STD45N10F7

Hersteller

Stmicroelektronik

Einführung

Power MOSFET-Transistor für Hochfrequenz- und Hochleistungsschaltanwendungen

Produktfunktionen und Leistung

N-Kanal, Verbesserungsmodusstrom-MOSFET

100V Abflussspannung

45A kontinuierlicher Abflussstrom

18mΩ On-Resistenz

Schnelle Schaltgeschwindigkeit

Niedrige Torladung

Breiter Betriebstemperaturbereich (-55 ° C bis 175 ° C)

Produktvorteile

Optimiert für eine hohe Effizienz-Leistungsumwandlung

Zuverlässiger Hochleistungsbetrieb

Kompaktes DPAK-Paket für platzsparendes Design

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 100 V

Maximale Gate-to-Source-Spannung (VGS): ± 20 V

On-Resistenz (RDS (ON)): 18mΩ @ 22,5A, 10V

Kontinuierlicher Abflussstrom (ID): 45A @ 25 ° C.

Eingangskapazität (CISS): 1640PF @ 50V

Leistungsdissipation (PTOT): 60W @ 25 ° C.

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

AEC-Q101 qualifiziert

Kompatibilität

Kompatibel mit einer Vielzahl von Stromversorgungs- und Motorkontrollanwendungen

Anwendungsbereiche

Stromversorgungsversorgung

Wechselrichter

Motor fährt

Industrieautomatisierung

Telekommunikationsausrüstung

Produktlebenszyklus

Dieses Produkt befindet sich derzeit in aktiver Produktion und die Verfügbarkeit ist gut.

Wichtige Gründe für die Auswahl dieses Produkts

Optimiert für eine hohe Effizienz-Leistungsumwandlung

Zuverlässiger Hochleistungsbetrieb

Kompaktes DPAK-Paket für platzsparendes Design

Breiter Betriebstemperaturbereich

Schnelle Schaltgeschwindigkeit und niedrige Gate -Ladung für eine verbesserte Systemeffizienz

ROHS3 Compliance und AEC-Q101-Qualifikation für Qualität und Zuverlässigkeit

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STD45N10F7.

Produkteigenschaften STD45N10F7 2N4393CSM 2N4393UB
Artikelnummer STD45N10F7 2N4393CSM 2N4393UB
Hersteller STMicroelectronics SEME Microchip Technology
Befestigungsart Surface Mount - -
FET-Merkmal - - -
VGS (th) (Max) @ Id 4.5V @ 250µA - -
Antriebsspannung (Max Rds On, Min Rds On) 10V - -
Paket Tape & Reel (TR) - Bulk
Grundproduktnummer STD45 - 2N4393
Eingabekapazität (Ciss) (Max) @ Vds 1640 pF @ 50 V - -
Supplier Device-Gehäuse DPAK - -
Vgs (Max) ±20V - -
Betriebstemperatur -55°C ~ 175°C (TJ) - -
Technologie MOSFET (Metal Oxide) - -
Gate Charge (Qg) (Max) @ Vgs 25 nC @ 10 V - -
Rds On (Max) @ Id, Vgs 18mOhm @ 22.5A, 10V - -
Serie DeepGATE™, STripFET™ VII - -
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63 - -
Typ FET N-Channel - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 45A (Tc) - -
Drain-Source-Spannung (Vdss) 100 V - -
Verlustleistung (max) 60W (Tc) - -

STD45N10F7 Datenblatt PDF

Laden Sie STD45N10F7 PDF -Datenblätter und STMicroelectronics -Dokumentation für STD45N10F7 - STMicroelectronics herunter.

Datenblätter
STx45N10F7.pdf
PCN -Baugruppe/Herkunft
STripFET 21/Jul/2017.pdf
PCN -Verpackung
Mult Dev Inner Box Chg 9/Dec/2021.pdf
