ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTD5N95K3

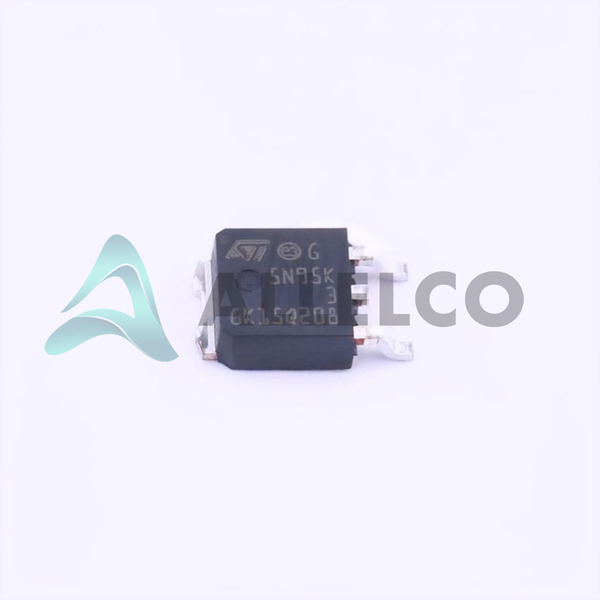

STD5N95K3 Image
STD5N95K3 Image - 1STD5N95K3 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STD5N95K3 - STMicroelectronics

Hersteller Artikelnummer
STD5N95K3
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STD5N95K3
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 950V 4A DPAK
Verpackung
DPAK
Datenblatt
1.STD5N95K3.pdf ...

Datenblätter

STx5N95K3.pdf

PCN -Baugruppe/Herkunft

Assembly Site 22/Dec/2022.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 23795
  • Einzelpreis: $0.758
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.758 $0.76
10+ $0.65 $6.50
30+ $0.583 $17.49
100+ $0.514 $51.40
500+ $0.482 $241.00
1000+ $0.469 $469.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STD5N95K3 Tech -Spezifikationen
STMicroelectronics - STD5N95K3 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STD5N95K3

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 5V @ 100µA
Vgs (Max) ±30V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse DPAK
Serie SuperMESH3™
Rds On (Max) @ Id, Vgs 3.5Ohm @ 2A, 10V
Verlustleistung (max) 90W (Tc)
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 460 pF @ 25 V
Gate Charge (Qg) (Max) @ Vgs 19 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 950 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 4A (Tc)
Grundproduktnummer STD5N95

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STD5N95K3

Hersteller

Stmicroelektronik

Einführung

Hochspannung mit Hochleistungs-N-Kanal-MOSFET

Produktfunktionen und Leistung

Robustes und zuverlässiges Design

Optimiert für hocheffiziente, hochfrequente Schaltanwendungen

Niedrige On-Resistenz bei niedrigen Leitungsverlusten

Schnelle Schaltfähigkeit für den Hochfrequenzbetrieb

Produktvorteile

Vorgesetzter thermisches Management

Ausgezeichnete elektrische Leistung

Kompaktes und effizientes Design

Wichtige technische Parameter

Abtropfen Sie zur Quellspannung (VDSS): 950 V.

Maximale Gate-Source-Spannung (VGS): ± 30 V

On-Resistenz (RDS (ON)): 3,5 Ω @ 2 A, 10 V.

Kontinuierlicher Abflussstrom (ID): 4 A @ 25 ° C (TC)

Eingangskapazität (CISS): 460 PF @ 25 V

Leistungsdissipation (TC): 90 W.

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Qualifiziert für den AEC-Q101-Standard für Automobilanwendungen

Kompatibilität

Kompatibel mit einer Vielzahl von Hochspannungsanwendungen mit Hochspannungsanwendungen

Anwendungsbereiche

Hocheffiziente Stromversorgungen

Motor fährt

Wechselrichter

Netzteile des Schaltmodus (SMPS)

Industrie- und Unterhaltungselektronik

Produktlebenszyklus

Derzeit in Produktion

Ersatz- oder Upgrade -Optionen verfügbar

Wichtige Gründe für die Auswahl dieses Produkts

Ausgezeichnete elektrische Leistung und Effizienz

Robustes und zuverlässiges Design für anspruchsvolle Anwendungen

Kompaktes und effizientes Paket für platzbeschränkte Designs

Qualitäts- und Sicherheitsfunktionen der Kfz-Qualitätsqualität und Sicherheitsfunktionen

Kompatibilität mit einer Vielzahl von Hochspannungsanwendungen mit hoher Spannung und Hochleistungsanwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STD5N95K3.

Produkteigenschaften STD5N95K5 STD5N62K3 STD5N65M6 STD5N52U
Artikelnummer STD5N95K5 STD5N62K3 STD5N65M6 STD5N52U
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Technologie - - - -
Verlustleistung (max) - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
FET-Merkmal - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Typ FET - - - -
Rds On (Max) @ Id, Vgs - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Befestigungsart - Surface Mount Through Hole Surface Mount
VGS (th) (Max) @ Id - - - -
Serie - - - -
Vgs (Max) - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Drain-Source-Spannung (Vdss) - - - -

STD5N95K3 Datenblatt PDF

Laden Sie STD5N95K3 PDF -Datenblätter und STMicroelectronics -Dokumentation für STD5N95K3 - STMicroelectronics herunter.

Datenblätter
STx5N95K3.pdf
PCN -Baugruppe/Herkunft
Assembly Site 22/Dec/2022.pdf
PCN -Verpackung
Mult Dev Inner Box Chg 9/Dec/2021.pdf
