ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTD64N4F6AG

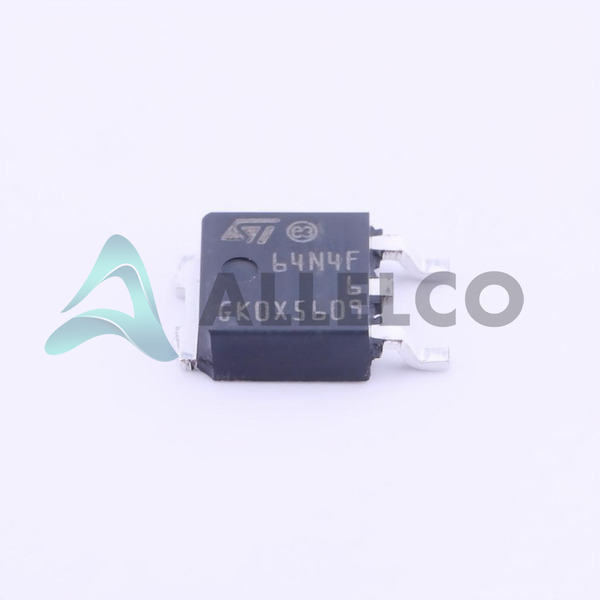

STD64N4F6AG Image
STD64N4F6AG Image - 1STD64N4F6AG Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STD64N4F6AG - STMicroelectronics

Hersteller Artikelnummer
STD64N4F6AG
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STD64N4F6AG
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 40V 54A DPAK
Verpackung
DPAK
Datenblatt
1.STD64N4F6AG.pdf ...

Datenblätter

STD64N4F6AG.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 81660
  • Einzelpreis: $0.669
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.669 $0.67
10+ $0.556 $5.56
30+ $0.50 $15.00
100+ $0.445 $44.50
500+ $0.411 $205.50
1000+ $0.395 $395.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STD64N4F6AG Tech -Spezifikationen
STMicroelectronics - STD64N4F6AG Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STD64N4F6AG

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4.5V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse DPAK
Serie Automotive, AEC-Q101, STripFET™ F6
Rds On (Max) @ Id, Vgs 8.2mOhm @ 27A, 10V
Verlustleistung (max) 60W (Tc)
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 175°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 2415 pF @ 25 V
Gate Charge (Qg) (Max) @ Vgs 44 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 40 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 54A (Tc)
Grundproduktnummer STD64

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STD64N4F6AG

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-Leistungs-MOSFET in einem DPAK-Paket für Automobilanwendungen

Produktfunktionen und Leistung

Niedrige On-Resistenz (RDS (ON)) von 8,2 MOHM bei 27 a, 10 V.

Hohe Stromfähigkeit von 54 A durchgehender Abflussstrom bei 25 ° C

Breiter Betriebstemperaturbereich von -55 ° C bis 175 ° C

Hochtor-Source-Spannung von ± 20 V

Niedrige Eingangskapazität von 2415 PF bei 25 V.

Hochleistungsdissipation von 60 W bei 25 ° C

Produktvorteile

Optimiert für eine hohe Effizienz-Leistungsumwandlung und die Motorsteuerung in Automobilanwendungen

Robustes und zuverlässiges Design für harte Automobilumgebungen

Kleines DPAK -Paket speichert den Vorstandsraum

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 40 V.

Gate-to-Source-Spannung (VGS): ± 20 V

Vor Ort (RDS (ON)): 8,2 Mohm

Abflussstrom (ID): 54 a

Eingangskapazität (CISS): 2415 PF

Leistungsdissipation (PTOT): 60 w

Qualitäts- und Sicherheitsmerkmale

AEC-Q101 für Automobilanwendungen qualifiziert

ROHS3 -konform

Kompatibilität

Geeignet für eine breite Palette von Automobilleistung und Motorsteuerungsanwendungen

Anwendungsbereiche

Umwandlung für Kraftfahrzeuge und Motorsteuerung

Umwandlung der Industriekraft und Motorkontrolle

Telekommunikations- und Server -Stromversorgungen

Allzweckleistung

Produktlebenszyklus

Dieses Produkt befindet sich derzeit in der Produktion und nähert sich nicht dem Absetzen.

Austausch- oder Upgrade -Optionen können bei STMICROELECTRONICS verfügbar sein, da neuere Produktgenerationen veröffentlicht werden.

Wichtige Gründe für die Auswahl dieses Produkts

Ausgezeichnete Leistungseffizienz und thermische Leistung für Hochleistungs-Automobilanwendungen

Robustes und zuverlässiges Design für harte Automobilumgebungen

Kleines DPAK-Paket für platzbeschränkte Designs

AEC-Q101-Qualifikation und ROHS3-Einhaltung der Automobil- und Industrieanwendungen

Breiter Betriebstemperaturbereich und Hochspannung/Strom -Bewertungen für vielseitige Anwendungsfälle

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STD64N4F6AG.

Produkteigenschaften STD65NF06 STD65N55F3 STD65N160M9 STD65N55LF3
Artikelnummer STD65NF06 STD65N55F3 STD65N160M9 STD65N55LF3
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Befestigungsart - Surface Mount Through Hole Surface Mount
Vgs (Max) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Serie - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Rds On (Max) @ Id, Vgs - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Drain-Source-Spannung (Vdss) - - - -
FET-Merkmal - - - -
Verlustleistung (max) - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Typ FET - - - -
Technologie - - - -
VGS (th) (Max) @ Id - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -

STD64N4F6AG Datenblatt PDF

Laden Sie STD64N4F6AG PDF -Datenblätter und STMicroelectronics -Dokumentation für STD64N4F6AG - STMicroelectronics herunter.

Datenblätter
STD64N4F6AG.pdf
PCN -Verpackung
Box Label Chg 28/Jul/2016.pdf Mult Dev Inner Box Chg 9/Dec/2021.pdf
