ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTD80N4F6

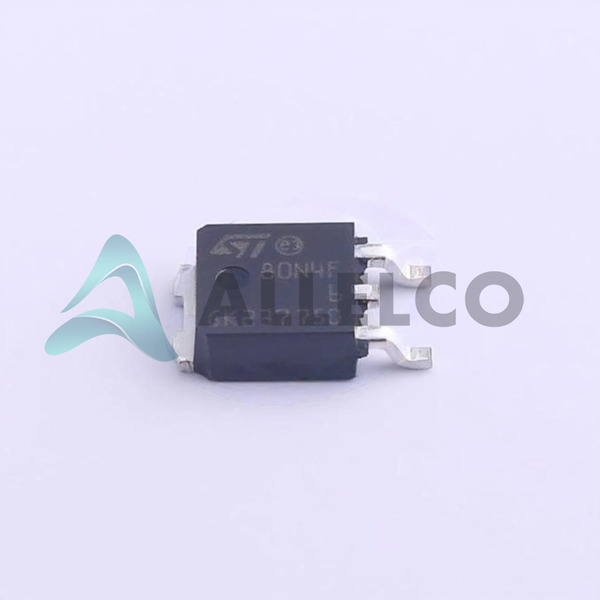

STD80N4F6 Image
STD80N4F6 Image - 1STD80N4F6 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STD80N4F6 - STMicroelectronics

Hersteller Artikelnummer
STD80N4F6
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STD80N4F6
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 40V 80A DPAK
Verpackung
DPAK
Datenblatt
1.STD80N4F6.pdf ...

Datenblätter

STD80N4F6.pdf

PCN -Baugruppe/Herkunft

Mult Dev Site Transfer 3/Apr/2021.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 49800

Erforderliche Felder werden durch einen Sternchen (*) angezeigt
Bitte senden Sie RFQ, wir werden sofort antworten.

Anzahl
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STD80N4F6 Tech -Spezifikationen
STMicroelectronics - STD80N4F6 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STD80N4F6

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse DPAK
Serie Automotive, AEC-Q101, DeepGATE™, STripFET™ VI
Rds On (Max) @ Id, Vgs 6mOhm @ 40A, 10V
Verlustleistung (max) 70W (Tc)
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 175°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 2150 pF @ 25 V
Gate Charge (Qg) (Max) @ Vgs 36 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 40 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 80A (Tc)
Grundproduktnummer STD80

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STD80N4F6

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-Strom-MOSFET für Automobil- und Industrieanwendungen entwickelt

Produktfunktionen und Leistung

80a kontinuierlicher Abflussstrom bei 25 ° C

Niedrige On-Resistenz von 6 mΩ bei 40a, 10 V

Breiter Betriebstemperaturbereich von -55 ° C bis 175 ° C

Hohe Eingangskapazität von 2150PF bei 25 V.

Maximale Leistungsabteilung von 70 W bei TC

Produktvorteile

Robustes Design für anspruchsvolle Automobil- und Industrieumgebungen

Ausgezeichnete thermische Leistung für ein effizientes Stromverwaltung

Niedrige On-Resistenz bei geringem Stromverlust und hoher Effizienz

Breite Betriebsspannung und Temperaturbereich

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 40 V

Gate-to-Source-Spannung (VGS) (max): ± 20 V

Schwellenspannung (VGS (TH)): 4 V bei 250a

Eingangskapazität (CISS): 2150PF bei 25 V

Gate -Ladung (QG): 36NC bei 10 V

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

AEC-Q101 für Automobilanwendungen qualifiziert

Robustes Paketdesign für harte Umgebungen

Kompatibilität

Oberflächenhalterung DPAK -Paket

Klebeband und Rollenverpackung

Anwendungsbereiche

Automobilsysteme (Antriebsstrang, Körperelektronik usw.)

Industrieausrüstung (Motorfahrten, Netzteile usw.)

Haushaltsgeräte und Unterhaltungselektronik

Produktlebenszyklus

Derzeit in aktiver Produktion

Ersatz- und Upgrade -Optionen verfügbar

Wichtige Gründe für die Auswahl dieses Produkts

Hochleistungsabwicklung und Effizienz für anspruchsvolle Anwendungen

Zuverlässige Leistung in Automobil- und Industrieumgebungen

Robuste Design- und Sicherheitsfunktionen für den langfristigen Gebrauch

Kompatibilität mit gemeinsamen Oberflächenmontage -Montageprozessen

Breite Verfügbarkeit und Unterstützung durch einen führenden Halbleiterhersteller

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STD80N4F6.

Produkteigenschaften STD80N450K6 STD80N340K6 STD80N240K6 STD80N6F6
Artikelnummer STD80N450K6 STD80N340K6 STD80N240K6 STD80N6F6
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Technologie - - - -
Rds On (Max) @ Id, Vgs - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
FET-Merkmal - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Typ FET - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Vgs (Max) - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Serie - - - -
Drain-Source-Spannung (Vdss) - - - -
VGS (th) (Max) @ Id - - - -
Verlustleistung (max) - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)

STD80N4F6 Datenblatt PDF

Laden Sie STD80N4F6 PDF -Datenblätter und STMicroelectronics -Dokumentation für STD80N4F6 - STMicroelectronics herunter.

Datenblätter
STD80N4F6.pdf
PCN -Baugruppe/Herkunft
Mult Dev Site Transfer 3/Apr/2021.pdf
PCN -Verpackung
Mult Dev Inner Box Chg 9/Dec/2021.pdf
