ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTF33N60M2

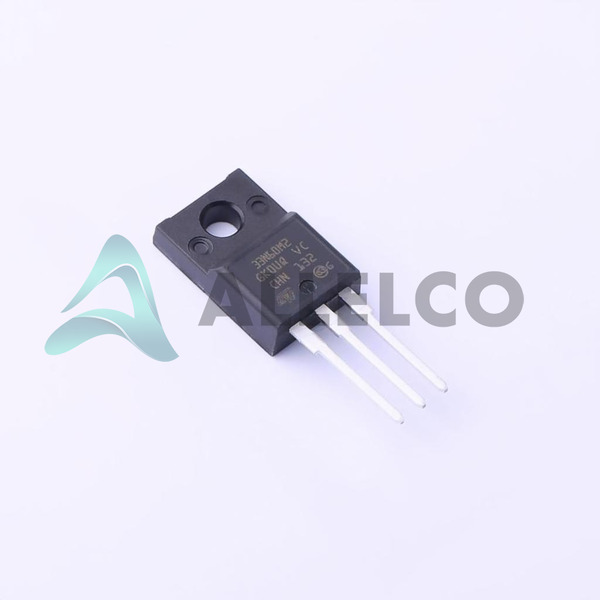

STF33N60M2 Image
STF33N60M2 Image - 1STF33N60M2 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STF33N60M2 - STMicroelectronics

Hersteller Artikelnummer
STF33N60M2
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STF33N60M2
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 600V 26A TO220FP
Verpackung
TO-220FP
Datenblatt
1.STF33N60M2.pdf ...

Datenblätter

STx33N60M2.pdf

PCN -Design/Spezifikation

STx33N60M2 Datasheet Chg 31/May/2019.pdf

PCN -Baugruppe/Herkunft

IPG/14/8597 17/Jul/2014.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 20716
  • Einzelpreis: $1.043
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.043 $1.04
10+ $0.894 $8.94
50+ $0.80 $40.00
100+ $0.704 $70.40
500+ $0.661 $330.50
1000+ $0.643 $643.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STF33N60M2 Tech -Spezifikationen
STMicroelectronics - STF33N60M2 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STF33N60M2

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4V @ 250µA
Vgs (Max) ±25V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse TO-220FP
Serie MDmesh™ II Plus
Rds On (Max) @ Id, Vgs 125mOhm @ 13A, 10V
Verlustleistung (max) 35W (Tc)
Verpackung / Gehäuse TO-220-3 Full Pack
Paket Tube
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Through Hole
Eingabekapazität (Ciss) (Max) @ Vds 1781 pF @ 100 V
Gate Charge (Qg) (Max) @ Vgs 45.5 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 600 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 26A (Tc)
Grundproduktnummer STF33

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STF33N60M2

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-Leistungsmosfet mit Mdmesh II Plus-Technologie

Produktfunktionen und Leistung

600 V Drain-Source-Spannung

Niedrige On-Resistenz (125 mΩ @ 13a, 10 V)

Hohe Stromfähigkeit (26A kontinuierlicher Abflussstrom bei 25 ° C)

Niedrige Gate -Ladung (45,5NC @ 10V)

Breiter Betriebstemperaturbereich (-55 ° C bis 150 ° C)

Robustes Design für hohe Zuverlässigkeit

Produktvorteile

Ausgezeichnete Effizienz der Energieumwandlung

Hochleistungsdichte

Zuverlässiger Betrieb in anspruchsvollen Anwendungen

Wichtige technische Parameter

Drain-Source-Spannung: 600 V

On-Resistenz: 125m Ω

Kontinuierlicher Abflussstrom: 26a

Gate-Source-Spannung: ± 25 V

Eingangskapazität: 1781pf

Leistungsdissipation: 35W

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Sicherheitsbetriebsschutz (SAFE Operating Area)

Kompatibilität

Geeignet für eine breite Palette von Stromumrechnungsanwendungen

Anwendungsbereiche

Stromversorgungsversorgung

Motor fährt

Wechselrichter

Industrie- und Unterhaltungselektronik

Produktlebenszyklus

Derzeit in der Produktion, ohne Pläne für Absetzen.Bei Bedarf Ersatz- oder Upgrade -Optionen verfügbar.

Wichtige Gründe für die Auswahl dieses Produkts

Hohe Effizienz und Leistungsdichte

Zuverlässige Leistung in harten Umgebungen

Robustes Design für den langfristigen Betrieb

Kompatibilität mit einer Vielzahl von Leistungskonvertierungsanwendungen

Verfügbarkeit von Ersatz- und Upgrade -Optionen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STF33N60M2.

Produkteigenschaften STF33N60M6 STF35N60DM2 STF33N60DM6 STF33N65M2
Artikelnummer STF33N60M6 STF35N60DM2 STF33N60DM6 STF33N65M2
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Drain-Source-Spannung (Vdss) - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Rds On (Max) @ Id, Vgs - - - -
Serie - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Verlustleistung (max) - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Typ FET - - - -
FET-Merkmal - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Technologie - - - -
VGS (th) (Max) @ Id - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Vgs (Max) - - - -

STF33N60M2 Datenblatt PDF

Laden Sie STF33N60M2 PDF -Datenblätter und STMicroelectronics -Dokumentation für STF33N60M2 - STMicroelectronics herunter.

Datenblätter
STx33N60M2.pdf
PCN -Design/Spezifikation
STx33N60M2 Datasheet Chg 31/May/2019.pdf
PCN -Baugruppe/Herkunft
IPG/14/8597 17/Jul/2014.pdf
