Hersteller Teilnummer
STG3482QTR
Hersteller
Stmicroelektronik
Einführung
Hochleistungs-Analogschalter mit geringem Widerstand im Zustand und schnellen Schaltzeiten
Produktfunktionen und Leistung
SP4T -Schaltkreiskonfiguration
4: 1 Multiplexer/Demultiplexer -Schaltung
Dual 2-Kanal-integrierte Schaltkreise
Niedriger Widerstand im Staat von 5,2 Ohm
Kanal-zu-Kanal-Matching von 300mohms
Arbeitet mit einer einzelnen Versorgungsspannung von 1,65 V und 4,3 V.
Schnelle Schalterzeiten mit maximal 18 ns für die Einschaltung und 15 ns für die Ausschalten
Hoch -3db -Bandbreite von bis zu 300 MHz, um die Signalintegrität zu gewährleisten
Niedrige Ladungsinjektion von 11 pc Minimierung der Signalverzerrung
Maximaler Leckstrom von 20NA, der bei Ausgang einen geringen Stromverbrauch gewährleistet
Ausgezeichnete Überflüsse -Isolation von -77 dB bei 1 MHz für Signalklarheit
Produktvorteile
Optimiert für Hochgeschwindigkeitssignalschaltungen
Niedriger Stromverbrauch ideal für batteriebetriebene Geräte

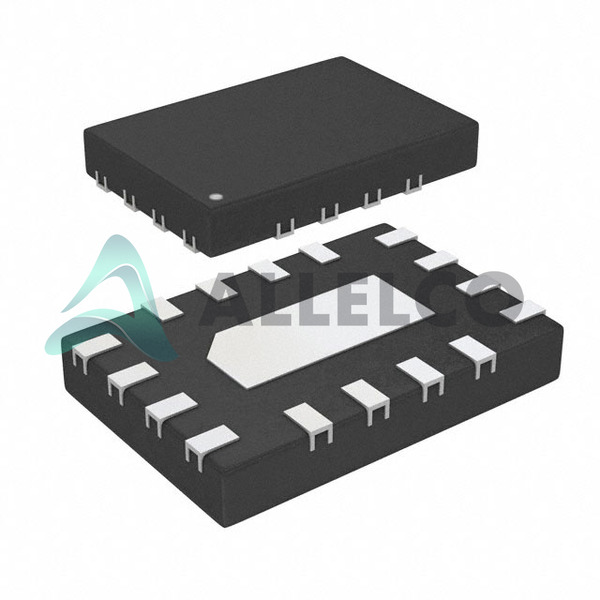

Compact 16-UFQFN Expositionspad Paket spart Platz auf PCBs
Zuverlässige Leistung über einen weiten Betriebstemperaturbereich zwischen -40 ° C bis 85 ° C.
Wichtige technische Parameter
2 Anzahl der Schaltungen
2 Ohm maximaler Widerstand im Zustand
65 V bis 4,3 V Einzelversorgungsspannungsbereich
300 MHz -3db Bandbreite
20NA Maximal Off-State-Leckstrom
Qualitäts- und Sicherheitsmerkmale
Erfüllt die Standardbetriebstemperaturanforderungen für gewerbliche Komponenten
Kompatibilität
Kompatibel mit einer Vielzahl von Einzelversorgungsspannungen
Entwickelt für die einfache Oberflächenmontage mit einem 16-QFN-Paket
Anwendungsbereiche
Ideal für Multiplexing und Signalrouting in Kommunikationssystemen
Geeignet für Audio- und Videoumschaltung in elektronischen Anwendungen von Unterhaltungsanlagen
Kann in Datenerfassungssystemen und in der analogen Signalverarbeitung von Hochfrequenzanlagen verwendet werden
Produktlebenszyklus
Der veraltete Status zeigt an, dass das Produkt nicht mehr in der Produktion ist
Mögliche Optionen für den Austausch oder ein Upgrade sollten berücksichtigt werden
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Sehr geeignet für das Design, das mehrere Signalwege mit minimalem Übersprechen erfordert
Ermöglicht das Design kompakter und effizienter Systeme aufgrund einer geringen Verpackungsgröße
Bietet eine konsistente Leistung mit geringer Signalverzerrung aufgrund einer geringen Ladungsinjektion
Erleichtert das einfache PCB -Design mit der Oberflächenmontage -Technologie
Gewährleistet die Produktdauer mit seinem breiten Betriebstemperaturbereich
