Hersteller Teilnummer
STG719str
Hersteller
Stmicroelektronik
Einführung

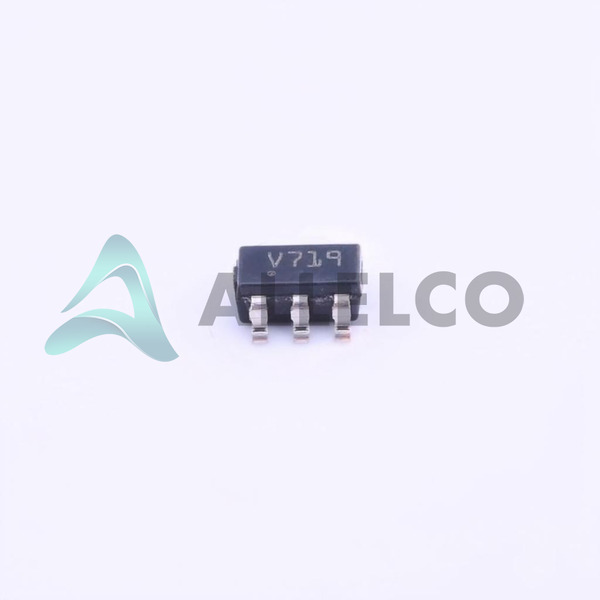

Der STG719STR ist ein SPDT -Analogschalter für Schnittstellenanwendungen, die Multiplexing und Demultiplexing erfordern.Es ist in einem SOT-23-6-Paket untergebracht und auf einem Band und einer Rolle angeboten.
Produktfunktionen und Leistung
SPDT -Schaltkreis
2: 1 Multiplexer/Demultiplexer -Schaltung
4OHM maximaler Widerstand im Zustand
100-MOHM-Kanal-zu-Kanal-Matching
Arbeitet mit 1,8 V bis 5,5 V Versorgungsspannung
Maximale Schalterzeit von 7 ns (Tonne) und 4,5 Ns (Toff)
200 MHz -3db Bandbreite
19PF -Kanalkapazität bei Ausgang
Maximaler Leckstrom von 250 Pa
-52 dB Übersprechen bei 1 MHz
Produktvorteile
Ein niedriger Widerstand im Zustand erhöht die Effizienz
Schnelle Schaltgeschwindigkeiten verbessern die Leistung in kritischen Anwendungen
Breite Bandbreite, die für Hochfrequenzsignale geeignet ist
Ultra-niedrige Leckage behält die Signalintegrität bei
Wichtige technische Parameter
Resistenz im Stadium (max): 4OHM
Spannungsversorgung, Single (V+): 1,8 V ~ 5,5 V
Zeitschalter (ton, toff) (max): 7ns, 4,5ns
-3db Bandbreite: 200 MHz
Kanalkapazität (CS (AUS), CD (AUS)): 19PF
Stromleckage (IS (aus)) (max): 250pa
Betriebstemperatur: -55 ° C ~ 125 ° C
Qualitäts- und Sicherheitsmerkmale
Gewährleistet einen robusten Betrieb bei extremen Temperaturen im Bereich von -55 ° C bis 125 ° C.
Minimaler Leckstrom und niedriges Übersprechen erhalten die Signalintegrität unter unterschiedlichen Bedingungen.
Kompatibilität
Oberflächenmontage -Technologie, kompatibel mit automatischen Platzierungsausrüstung.
SOT-23-6-Paket, das in Branchenstandard-Designs weit verbreitet ist.
Anwendungsbereiche
Telekommunikation
Datenerfassungssysteme
Signalrouting -Anwendungen
Unterhaltungselektronik
Produktlebenszyklus
Aktiver Produktstatus;Nicht kurz vor der Abnahme.
Laufende Unterstützung und Verfügbarkeit garantiert ohne bekannten Ersatz oder Upgrades.
Mehrere wichtige Gründe, um dieses Produkt auszuwählen
Hohe Leistung mit sehr geringem Widerstand im Zustand und schnellem Umschalten.
Eine hohe Zuverlässigkeit bei der Aufrechterhaltung der Signalintegrität aufgrund minimaler Übersprechen und Leckagen.
Breite Betriebstemperatur macht es ideal für verschiedene herausfordernde Umgebungen.
Vielseitige Kompatibilität der Stromversorgung von 1,8 V und 5,5 V für verschiedene Anwendungen.
