ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-IGBTs-EinzelSTGD18N40LZT4

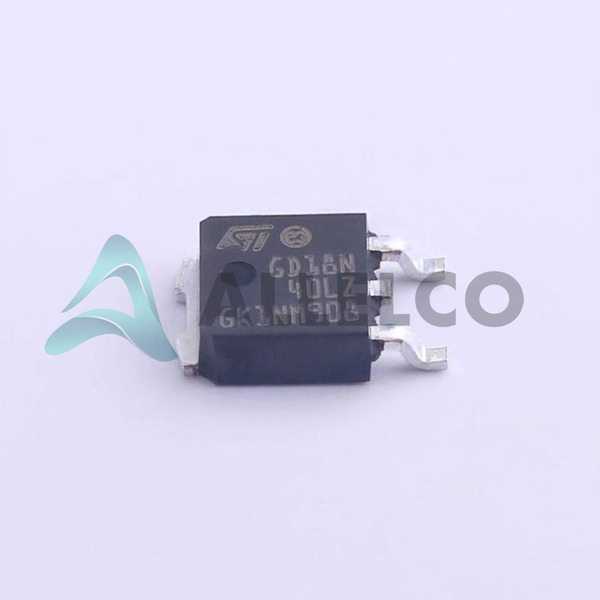

STGD18N40LZT4 Image
STGD18N40LZT4 Image - 1STGD18N40LZT4 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STGD18N40LZT4 - STMicroelectronics

Hersteller Artikelnummer
STGD18N40LZT4
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STGD18N40LZT4
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IGBT 420V 25A 125W DPAK
Verpackung
DPAK
Datenblatt
1.STGD18N40LZT4.pdf ...

Datenblätter

STGx18N40LZ.pdf

PCN -Baugruppe/Herkunft

STGDx 17/Nov/2022.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 30874
  • Einzelpreis: $1.554
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.554 $1.55
10+ $1.344 $13.44
30+ $1.213 $36.39
100+ $1.078 $107.80
500+ $1.017 $508.50
1000+ $0.991 $991.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STGD18N40LZT4 Tech -Spezifikationen
STMicroelectronics - STGD18N40LZT4 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STGD18N40LZT4

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
Spannung - Kollektor-Emitter-Durchbruch (max) 420 V
VCE (on) (Max) @ Vge, Ic 1.7V @ 4.5V, 10A
Testbedingung 300V, 10A, 5V
Td (ein / aus) bei 25 ° C 650ns/13.5µs
Schaltenergie -
Supplier Device-Gehäuse DPAK
Serie Automotive, AEC-Q101, PowerMESH™
Leistung - max 125 W
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63
Produkteigenschaften Eigenschaften
Paket Tape & Reel (TR)
Betriebstemperatur -55°C ~ 175°C (TJ)
Befestigungsart Surface Mount
Eingabetyp Logic
IGBT-Typ -
Gate-Ladung 29 nC
Strom - Collector Pulsed (Icm) 40 A
Strom - Kollektor (Ic) (max) 25 A
Grundproduktnummer STGD18

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STGD18N40LZT4

Hersteller

Stmicroelektronik

Einführung

IGBT (isoliertes Gate Bipolar Transistor) Power Semiconductor -Gerät

Produktfunktionen und Leistung

400 V, 25A IGBT mit integrierter anti-paralleler Diode

Entwickelt für Automobil- und Industrieanwendungen

Optimiert für die Umschaltung der Leistung und Effizienz

Niedrige Leitung und Schaltverluste

Produktvorteile

Robustes und zuverlässiges Design

Verbessertes thermisches Management

Kompaktes und platzsparendes Paket

Wichtige technische Parameter

Collector-Emitter-Spannung: 420 V

Sammlerstrom: 25a

Collector-Emitter-Sättigungsspannung: 1,7 V @ 4,5 V, 10a

Torladung: 29nc

Schaltzeiten: 650 ns (Einschalten), 13,5 μs (Ausschalten)

Qualitäts- und Sicherheitsmerkmale

AEC-Q101 für Automobilanwendungen qualifiziert

ROHS3 -konform

Kompatibilität

Geeignet für den Einsatz in verschiedenen Leistungsumwandlungs- und Motorsteuerungsanwendungen

Anwendungsbereiche

Automobilsysteme (z. B. elektrische Servolenkung, elektrische Bremsen, Hybrid-/Elektrofahrzeuge)

Industriemotorfahrten

Unterbrechungsfreie Stromversorgungen (UPS)

Schaltmodus-Netzteile

Produktlebenszyklus

Dieses Produkt ist derzeit in Produktion und erhältlich

Austausch- oder Upgrade -Optionen können in Zukunft beim Hersteller erhältlich sein

Wichtige Gründe für die Auswahl dieses Produkts

Optimiert für hohe Effizienz und Leistung in der Stromumwandlung und bei motorischen Steuerungsanwendungen

Robustes und zuverlässiges Design, das für anspruchsvolle Automobil- und Industrieumgebungen geeignet ist

Das kompakte DPAK -Paket vereinfacht das Layout und die Integration des Boards und Integration

AEC-Q101-Qualifikation sorgt für Qualität und Zuverlässigkeit von Automobilqualität

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STGD18N40LZT4.

Produkteigenschaften STGD18N40LZT4 ST60-24P 06031C221J4Z2A
Artikelnummer STGD18N40LZT4 ST60-24P 06031C221J4Z2A
Hersteller STMicroelectronics Hirose Electric Co Ltd KYOCERA AVX
Eingabetyp Logic - -
IGBT-Typ - - -
Grundproduktnummer STGD18 ST60 -
Strom - Kollektor (Ic) (max) 25 A - -
Paket Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
Td (ein / aus) bei 25 ° C 650ns/13.5µs - -
Betriebstemperatur -55°C ~ 175°C (TJ) -30°C ~ 80°C -55°C ~ 125°C
Spannung - Kollektor-Emitter-Durchbruch (max) 420 V - -
Verpackung / Gehäuse TO-252-3, DPak (2 Leads + Tab), SC-63 - 0603 (1608 Metric)
VCE (on) (Max) @ Vge, Ic 1.7V @ 4.5V, 10A - -
Schaltenergie - - -
Gate-Ladung 29 nC - -
Testbedingung 300V, 10A, 5V - -
Supplier Device-Gehäuse DPAK - -
Befestigungsart Surface Mount Board Edge, Surface Mount, Right Angle Surface Mount, MLCC
Leistung - max 125 W - -
Serie Automotive, AEC-Q101, PowerMESH™ ST FLEXITERM®
Strom - Collector Pulsed (Icm) 40 A - -
