ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-IGBTs-EinzelSTGWA30M65DF2

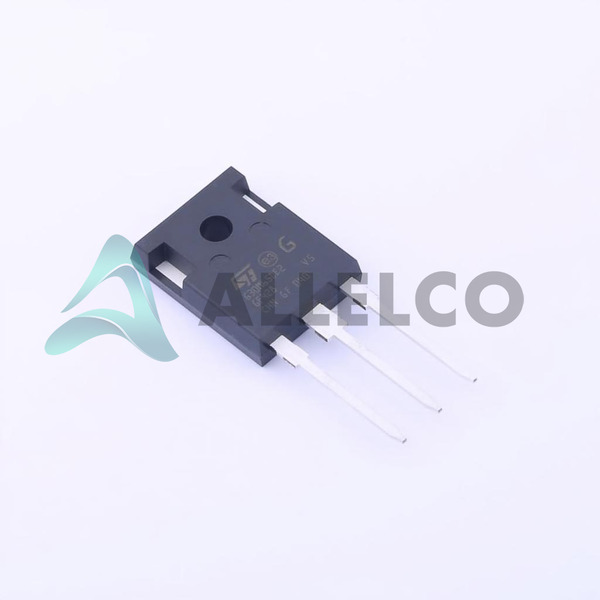

STGWA30M65DF2 Image
STGWA30M65DF2 Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STGWA30M65DF2 - STMicroelectronics

Hersteller Artikelnummer
STGWA30M65DF2
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STGWA30M65DF2
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IGBT 650V 30A TO247-3
Verpackung
TO-247 Long Leads
Datenblatt
1.STGWA30M65DF2.pdf ...
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 21680
  • Einzelpreis: $4.368
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $4.368 $4.37
10+ $3.859 $38.59
30+ $3.391 $101.73
100+ $3.13 $313.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STGWA30M65DF2 Tech -Spezifikationen
STMicroelectronics - STGWA30M65DF2 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STGWA30M65DF2

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
Spannung - Kollektor-Emitter-Durchbruch (max) 650 V
VCE (on) (Max) @ Vge, Ic 2V @ 15V, 30A
Testbedingung 400V, 30A, 10Ohm, 15V
Td (ein / aus) bei 25 ° C 31.6ns/115ns
Schaltenergie 300µJ (on), 960µJ (off)
Supplier Device-Gehäuse TO-247 Long Leads
Serie -
Rückwärts-Erholzeit (Trr) 140 ns
Leistung - max 258 W
Produkteigenschaften Eigenschaften
Verpackung / Gehäuse TO-247-3
Paket Tube
Betriebstemperatur -55°C ~ 175°C (TJ)
Befestigungsart Through Hole
Eingabetyp Standard
IGBT-Typ Trench Field Stop
Gate-Ladung 80 nC
Strom - Collector Pulsed (Icm) 120 A
Strom - Kollektor (Ic) (max) 60 A
Grundproduktnummer STGWA30

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STGWA30M65DF2

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-IGBT-Transistor für industrielle Anwendungen

Produktfunktionen und Leistung

Grabenfield Stop IGBT -Technologie

Hochleistungsdichte und Effizienz

Niedrige Leitung und Schaltverluste

Schnelle Schaltfähigkeit

Hohe Blockierungsspannung bis zu 650 V

Sammlerstrom bis zu 60A

Produktvorteile

Ausgezeichnete elektrische Leistung

Hohe Zuverlässigkeit und Robustheit

Geeignet für Hochfrequenzschaltanwendungen

Wichtige technische Parameter

Collector-Emitter-Breakdown-Spannung: 650 V

Sammlerstrom (max): 60a

Collector-Emitter-Sättigungsspannung: 2V @ 15V, 30a

Reverse -Wiederherstellungszeit: 140ns

Torladung: 80NC

Sammlerstrom gepulst: 120a

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Entwickelt für hochverträgliche industrielle Anwendungen

Kompatibilität

Kompatibel mit verschiedenen industriellen Kontrollsystemen und Strome -Elektronikanwendungen

Anwendungsbereiche

Wechselrichter

Konverter

Motor fährt

Netzteile

Schweißausrüstung

Induktionsheizung

Produktlebenszyklus

Dieses Produkt ist derzeit in Produktion und wird vom Hersteller aktiv unterstützt.

Wichtige Gründe für die Auswahl dieses Produkts

Hochleistungsdichte und Effizienz

Niedrige Leitung und Schaltverluste

Schnelle Schaltfähigkeit für hochfrequente Anwendungen

Hohe Zuverlässigkeit und Robustheit

Geeignet für eine breite Palette von industriellen Anwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STGWA30M65DF2.

Produkteigenschaften STGWA30H65DFB2 STGWA40H65DFB2 STGWA30H65DFB STGWA30HP65FB2
Artikelnummer STGWA30H65DFB2 STGWA40H65DFB2 STGWA30H65DFB STGWA30HP65FB2
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Befestigungsart - Surface Mount Through Hole Surface Mount
IGBT-Typ - - - -
Gate-Ladung - - - -
Serie - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Spannung - Kollektor-Emitter-Durchbruch (max) - - - -
VCE (on) (Max) @ Vge, Ic - - - -
Schaltenergie - - - -
Leistung - max - - - -
Strom - Collector Pulsed (Icm) - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Eingabetyp - - - Differential
Strom - Kollektor (Ic) (max) - - - -
Rückwärts-Erholzeit (Trr) - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Testbedingung - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Td (ein / aus) bei 25 ° C - - - -

STGWA30M65DF2 Datenblatt PDF

Laden Sie STGWA30M65DF2 PDF -Datenblätter und STMicroelectronics -Dokumentation für STGWA30M65DF2 - STMicroelectronics herunter.

Datenblätter
STGW(A)30M65DF2 Datasheet.pdf
