ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-IGBTs-EinzelSTGWA75H65DFB2

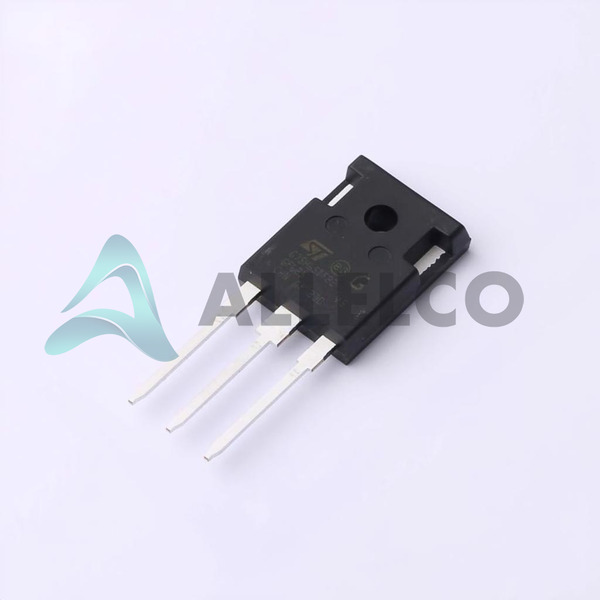

STGWA75H65DFB2 Image
STGWA75H65DFB2 Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STGWA75H65DFB2 - STMicroelectronics

Hersteller Artikelnummer
STGWA75H65DFB2
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STGWA75H65DFB2
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
TRENCH GATE FIELD-STOP, 650 V, 7
Verpackung
TO-247 Long Leads
Datenblatt
1.STGWA75H65DFB2.pdf ...

Datenblätter

STGWA75H65DFB2.pdf

PCN -Baugruppe/Herkunft

Assembly Site 06/Apr/2023.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 11913
  • Einzelpreis: $2.834
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $2.834 $2.83
10+ $2.48 $24.80
30+ $2.175 $65.25
100+ $1.963 $196.30
500+ $1.865 $932.50
1000+ $1.821 $1,821.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STGWA75H65DFB2 Tech -Spezifikationen
STMicroelectronics - STGWA75H65DFB2 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STGWA75H65DFB2

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
Spannung - Kollektor-Emitter-Durchbruch (max) 650 V
VCE (on) (Max) @ Vge, Ic 2V @ 15V, 75A
Testbedingung 400V, 75A, 2.2Ohm, 15V
Td (ein / aus) bei 25 ° C 28ns/100ns
Schaltenergie 1.428mJ (on), 1.05mJ (off)
Supplier Device-Gehäuse TO-247 Long Leads
Serie HB2
Rückwärts-Erholzeit (Trr) 88 ns
Leistung - max 357 W
Produkteigenschaften Eigenschaften
Verpackung / Gehäuse TO-247-3
Paket Tube
Betriebstemperatur -55°C ~ 175°C (TJ)
Befestigungsart Through Hole
Eingabetyp Standard
IGBT-Typ Trench Field Stop
Gate-Ladung 207 nC
Strom - Collector Pulsed (Icm) 225 A
Strom - Kollektor (Ic) (max) 115 A
Grundproduktnummer STGWA75

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STGWA75H65DFB2

Hersteller

Stmicroelektronik

Einführung

Diskretes Halbleiterprodukt

Einzeltransistor IGBT

Produktfunktionen und Leistung

Grabenfield Stop IGBT

650 V Collector-Emitter-Breakdown-Spannung

115A -Sammlerstrom (max)

2V Collector-Emitter-Sättigungsspannung @ 15V, 75A

88NS Reverse Recovery -Zeit

207nc Gate Ladung

225A gepulster Sammlerstrom

428MJ Schaltungsenergie, 1,05MJ-Abbausschaltergie

28ns Turn-On-Verzögerung, 100NS-Ausschaltverzögerung

Produktvorteile

Hochleistungsdichte

Schnelles Umschalten

Niedrige Leitungsverluste

Wichtige technische Parameter

To-247-3 Paket

-55 ° C bis 175 ° C Betriebstemperaturbereich

357W Maximale Leistung

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Kompatibilität

Kompatibel mit Standard -IGBT -Gate -Antriebsschaltungen

Anwendungsbereiche

Leistungsumwandlung

Motor fährt

Erneuerbare Energiesysteme

Industrieausrüstung

Produktlebenszyklus

Derzeit verfügbar

Keine Abbruch- oder Ersatzpläne angekündigt

Wichtige Gründe für die Auswahl dieses Produkts

Hochleistungshandhabungsfähigkeit

Schnelle Schaltleistung

Niedrige Leitung und Schaltverluste

Nachgewiesene Zuverlässigkeit in industriellen Anwendungen

Kompatibilität mit Standard -IGBT -Gate -Antriebskreisen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STGWA75H65DFB2.

Produkteigenschaften STGWA50H65DFB2 STGWA50HP65FB2 STGWA50IH65DF STGWA80H65DFB
Artikelnummer STGWA50H65DFB2 STGWA50HP65FB2 STGWA50IH65DF STGWA80H65DFB
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
IGBT-Typ - - - -
Spannung - Kollektor-Emitter-Durchbruch (max) - - - -
Gate-Ladung - - - -
Rückwärts-Erholzeit (Trr) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Schaltenergie - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Befestigungsart - Surface Mount Through Hole Surface Mount
Serie - - - -
Strom - Kollektor (Ic) (max) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Testbedingung - - - -
Strom - Collector Pulsed (Icm) - - - -
Leistung - max - - - -
Eingabetyp - - - Differential
Td (ein / aus) bei 25 ° C - - - -
VCE (on) (Max) @ Vge, Ic - - - -

STGWA75H65DFB2 Datenblatt PDF

Laden Sie STGWA75H65DFB2 PDF -Datenblätter und STMicroelectronics -Dokumentation für STGWA75H65DFB2 - STMicroelectronics herunter.

Datenblätter
STGWA75H65DFB2.pdf
PCN -Baugruppe/Herkunft
Assembly Site 06/Apr/2023.pdf
