ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTH310N10F7-6

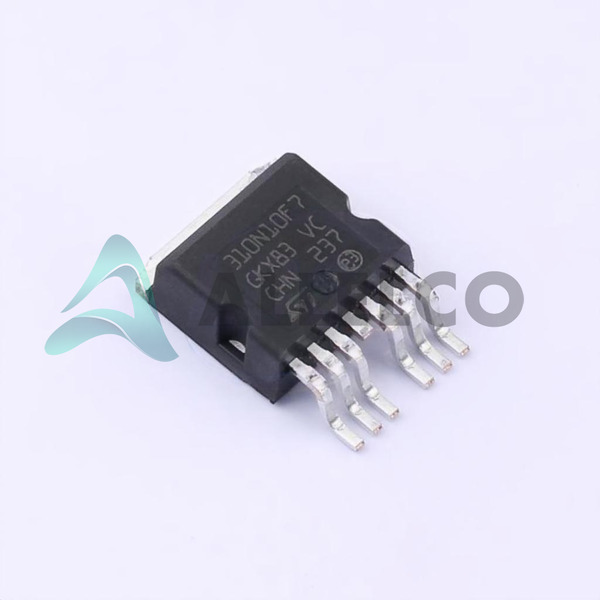

STH310N10F7-6 Image
STH310N10F7-6 Image - 1STH310N10F7-6 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STH310N10F7-6 - STMicroelectronics

Hersteller Artikelnummer
STH310N10F7-6
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STH310N10F7-6
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 100V 180A H2PAK-6
Verpackung
H2PAK-6
Datenblatt
1.STH310N10F7-6.pdf ...

Datenblätter

STH310N10F7-2,-6.pdf

PCN -Baugruppe/Herkunft

Mult Dev A/T Chgs 14/Mar/2023.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 10814
  • Einzelpreis: $2.564
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $2.564 $2.56
10+ $2.475 $24.75
30+ $2.322 $69.66
100+ $2.188 $218.80
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STH310N10F7-6 Tech -Spezifikationen
STMicroelectronics - STH310N10F7-6 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STH310N10F7-6

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 3.8V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse H2PAK-6
Serie DeepGATE™, STripFET™ VII
Rds On (Max) @ Id, Vgs 2.5mOhm @ 60A, 10V
Verlustleistung (max) 315W (Tc)
Verpackung / Gehäuse TO-263-7, D²Pak (6 Leads + Tab)
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 175°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 12800 pF @ 25 V
Gate Charge (Qg) (Max) @ Vgs 180 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 100 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 180A (Tc)
Grundproduktnummer STH310

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STH310N10F7-6

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Channel-Verbesserungsmodus-Leistungs-MOSFET in einem TO-263-7 (DPAK) -Paket für Hochspannungsanwendungen.

Produktfunktionen und Leistung

100V Abflussspannung (VDSS)

5mΩ Maximal On-Resistenance (RDS (ON))

180a kontinuierlicher Abflussstrom (ID) bei 25 ° C

315W maximale Leistungsdissipation bei 25 ° C.

Breiter Betriebstemperaturbereich: -55 ° C bis 175 ° C

Produktvorteile

Ausgezeichnete Leistung und Schaltleistung

Robustes Design für hochstromige Hochspannungsanwendungen

Kleines, thermisch effizientes bis-263-7-Paket

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 100 V

Maximale Gate-to-Source-Spannung (VGS): ± 20 V

Eingangskapazität (CISS): 12800PF

Gate Ladung (QG): 180NC

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

AEC-Q101 qualifiziert

Kompatibilität

Kann als Ersatz oder Upgrade für ähnliche Leistungsmosfet -Geräte verwendet werden

Anwendungsbereiche

Hochstrom- und Hochspannungsanwendungen wie Netzteile, Motorantriebe und Industriegeräte

Produktlebenszyklus

Dieses Produkt befindet sich derzeit in Produktion und nähert sich nicht dem Abbruch

Austausch und Upgrades können in Zukunft verfügbar sein

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Ausgezeichnete Leistung und Schaltleistung für hochstromige Hochspannungsanwendungen

Robustes Design in einem kompakten, thermisch effizienten Paket

Breiter Betriebstemperaturbereich von -55 ° C bis 175 ° C

ROHS3 Compliance und AEC-Q101-Qualifikation für Qualität und Sicherheit

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STH310N10F7-6.

Produkteigenschaften STH310N10F7-2 STH315N10F7-6 STH315N10F7-2 STH300NH02L-6
Artikelnummer STH310N10F7-2 STH315N10F7-6 STH315N10F7-2 STH300NH02L-6
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
VGS (th) (Max) @ Id - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Serie - - - -
Vgs (Max) - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Rds On (Max) @ Id, Vgs - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Gate Charge (Qg) (Max) @ Vgs - - - -
Verlustleistung (max) - - - -
Technologie - - - -
Drain-Source-Spannung (Vdss) - - - -
FET-Merkmal - - - -
Typ FET - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
