ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTL140N4LLF5

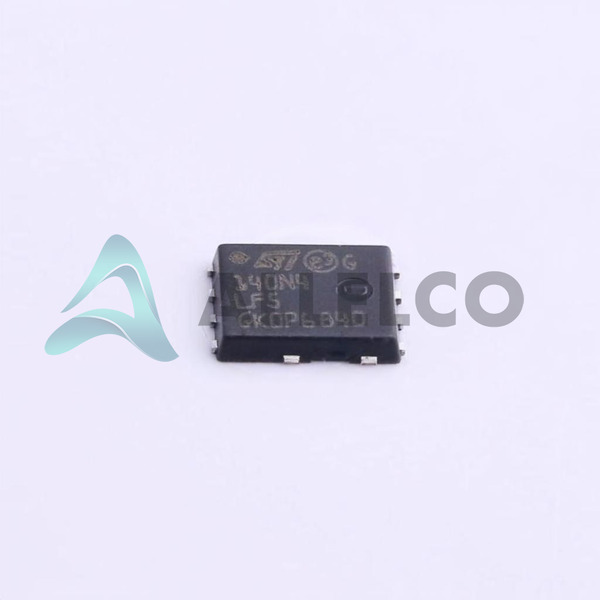

STL140N4LLF5 Image
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
EXPRESSOPTION
Zahlungsmethode

STL140N4LLF5 - STMicroelectronics

Hersteller Artikelnummer
STL140N4LLF5
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STL140N4LLF5
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 40V 140A POWERFLAT
Verpackung
PowerFlat™ (5x6)
Datenblatt
1.STL140N4LLF5.pdf ...

Datenblätter

STL140N4LLF5.pdf

PCN -Baugruppe/Herkunft

STL1 30/Jun/2017.pdf
RoHS Status
ROHS3 -konform
Unsere Zertifizierung
vorrätig: 28171
  • Einzelpreis: $1.582
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.582 $1.58
10+ $1.548 $15.48
30+ $1.525 $45.75
100+ $1.501 $150.10
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STL140N4LLF5 Tech -Spezifikationen
STMicroelectronics - STL140N4LLF5 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STL140N4LLF5

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 1V @ 250µA
Vgs (Max) ±22V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse PowerFlat™ (5x6)
Serie STripFET™ V
Rds On (Max) @ Id, Vgs 2.75mOhm @ 16A, 10V
Verlustleistung (max) 80W (Tc)
Verpackung / Gehäuse 8-PowerVDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 5900 pF @ 25 V
Gate Charge (Qg) (Max) @ Vgs 45 nC @ 4.5 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 4.5V, 10V
Drain-Source-Spannung (Vdss) 40 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 140A (Tc)
Grundproduktnummer STL140

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STL140N4llf5

Hersteller

Stmicroelektronik

Einführung

Der STL140N4llF5 ist ein Hochleistungs-N-Kanal-MOSFET-Transistor für die Verwendung in einer Vielzahl von Leistungselektronikanwendungen.

Produktfunktionen und Leistung

140a kontinuierlicher Abflussstrom bei 25 ° C

40V Abflussspannung

75 mΩ Maximal On-Resistenz bei 16a, 10 V

5900PF Maximale Eingangskapazität bei 25 V.

80W maximale Leistungsdissipation bei TC

Produktvorteile

Niedrige vor Ort für hohe Effizienz

Hohe Stromfähigkeit

Breiter Betriebstemperaturbereich (-55 ° C bis 150 ° C)

Kleiner Powerflat -Paket für kompakte Designs

Wichtige technische Parameter

N-Kanal-Mosfet

40V Abflussspannung

1 V Maximale Gate-to-Source-Schwellenspannung bei 250a

5 V bis 10 V Antriebsspannungsbereich

45 NC Maximale Gate -Ladung bei 4,5 V

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Geeignet für die Oberflächenmontagebaugruppe

Kompatibilität

Kompatibel mit einer Vielzahl von Strom -Elektronikanwendungen, einschließlich Motorfahrten, Netzteilen und industriellen Kontrollen.

Anwendungsbereiche

Leistungselektronik

Motor fährt

Netzteile

Industriekontrollen

Produktlebenszyklus

Der STL140N4llF5 ist ein aktives Produkt und nähert sich nicht nähert sich ab.

Austausch- oder Upgrade -Optionen können bei STMICROELECTRONICS verfügbar sein.

Wichtige Gründe für die Auswahl dieses Produkts

Hohe Stromfähigkeiten und geringe Aufnahmebereich für eine effiziente Leistungsumwandlung

Breiter Betriebstemperaturbereich für die Verwendung in harten Umgebungen

Kleine Oberflächenmontagepaket für kompakte Konstruktionen

ROHS3-Konformität für umweltfreundliche Anwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STL140N4LLF5.

Produkteigenschaften STL140N4F7AG STL150N3LLH5 STL140N6F7 STL150N3LLH6
Artikelnummer STL140N4F7AG STL150N3LLH5 STL140N6F7 STL150N3LLH6
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Technologie - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Rds On (Max) @ Id, Vgs - - - -
Drain-Source-Spannung (Vdss) - - - -
Typ FET - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Serie - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
FET-Merkmal - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
VGS (th) (Max) @ Id - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Verlustleistung (max) - - - -
Vgs (Max) - - - -

STL140N4LLF5 Datenblatt PDF

Laden Sie STL140N4LLF5 PDF -Datenblätter und STMicroelectronics -Dokumentation für STL140N4LLF5 - STMicroelectronics herunter.

Datenblätter
STL140N4LLF5.pdf
PCN -Baugruppe/Herkunft
STL1 30/Jun/2017.pdf
PCN -Verpackung
Mult Dev Inner Box Chg 9/Dec/2021.pdf
