ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-ArraysSTL40DN3LLH5

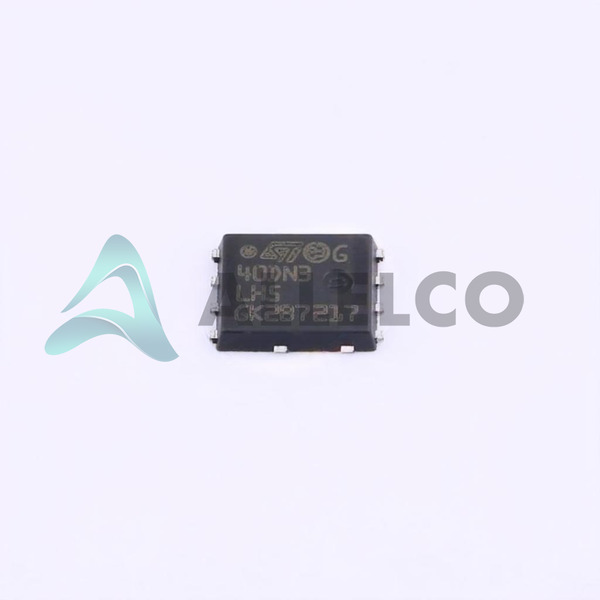

STL40DN3LLH5 Image
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
EXPRESSOPTION
Zahlungsmethode

STL40DN3LLH5 - STMicroelectronics

Hersteller Artikelnummer
STL40DN3LLH5
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STL40DN3LLH5
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET 2N-CH 30V 40A POWERFLAT56
Verpackung
PowerFlat™ (5x6)
Datenblatt
1.STL40DN3LLH5.pdf ...

Datenblätter

STL40DN3LLH5.pdf

PCN -Design/Spezifikation

STLYYY 20/Feb/2018.pdf

PCN -Baugruppe/Herkunft

STLxx 15/Feb/2021.pdf
RoHS Status
ROHS3 -konform
Unsere Zertifizierung
vorrätig: 61490
  • Einzelpreis: $0.75
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.75 $0.75
10+ $0.638 $6.38
30+ $0.568 $17.04
100+ $0.495 $49.50
500+ $0.463 $231.50
1000+ $0.448 $448.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STL40DN3LLH5 Tech -Spezifikationen
STMicroelectronics - STL40DN3LLH5 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STL40DN3LLH5

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 1.5V @ 250µA
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse PowerFlat™ (5x6)
Serie STripFET™ V
Rds On (Max) @ Id, Vgs 18mOhm @ 5.5A, 10V
Leistung - max 60W
Verpackung / Gehäuse 8-PowerVDFN
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 175°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 475pF @ 25V
Gate Charge (Qg) (Max) @ Vgs 4.5nC @ 4.5V
FET-Merkmal -
Drain-Source-Spannung (Vdss) 30V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 40A
Konfiguration 2 N-Channel (Dual)
Grundproduktnummer STL40

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STL40DN3llH5

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-Leistungs-MOSFET mit sehr geringem Aufnahmebereich

Produktfunktionen und Leistung

Dual n-Kanalkonfiguration

60W maximale Leistung

30-V-Drain-zu-Source-Spannung

18mΩ Maximal On-Resistenz bei 5,5a, 10 V

40a kontinuierlicher Abflussstrom bei 25 ° C

475PF Maximale Eingangskapazität bei 25 V.

5 V Maximale Gate-to-Source-Schwellenspannung bei 250a

5NC Maximale Gate -Ladung bei 4,5 V

Produktvorteile

Hervorragende Schaltleistung

Compact Powerflat (5x6) Paket

Geeignet für Hochfrequenzschaltanwendungen

Wichtige technische Parameter

N-Kanal-Mosfet

30-V-Drain-zu-Source-Spannung

18mΩ Maximale On-Resistenz

40a kontinuierlicher Abflussstrom

-55 ° C bis 175 ° C Betriebstemperaturbereich

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

AEC-Q101 qualifiziert

Kompatibilität

Kompatibel mit verschiedenen Hochfrequenzschaltanwendungen

Anwendungsbereiche

Netzteile

DC-DC-Konverter

Motor fährt

Verstärker wechseln

Produktlebenszyklus

Derzeit verfügbar

Keine Informationen zum Absetzen oder zum Austausch

Wichtige Gründe für die Auswahl dieses Produkts

Hervorragende Leistung und Effizienz

Kompaktes und platzsparendes Paket

Geeignet für Hochfrequenzschaltanwendungen

Breiter Betriebstemperaturbereich

Zuverlässig und ROHS3 -konform

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STL40DN3LLH5.

Produkteigenschaften STL40DN3LLH5 STL38DN6F7AG STL40C30H3LL STL3NK40
Artikelnummer STL40DN3LLH5 STL38DN6F7AG STL40C30H3LL STL3NK40
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Technologie MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Supplier Device-Gehäuse PowerFlat™ (5x6) PowerFlat™ (5x6) PowerFlat™ (5x6) PowerFLAT™ (5x5)
Verpackung / Gehäuse 8-PowerVDFN 8-PowerVDFN 8-PowerVDFN 8-PowerVDFN
Konfiguration 2 N-Channel (Dual) 2 N-Channel (Dual) N and P-Channel -
FET-Merkmal - - Logic Level Gate -
Rds On (Max) @ Id, Vgs 18mOhm @ 5.5A, 10V 27mOhm @ 5A, 10V 21mOhm @ 4A, 10V 5.5Ohm @ 220mA, 10V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 40A 10A (Tc) 40A, 30A 430mA (Tc)
Paket Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
Eingabekapazität (Ciss) (Max) @ Vds 475pF @ 25V 380pF @ 25V 475pF @ 24V 200 pF @ 25 V
Befestigungsart Surface Mount Surface Mount Surface Mount Surface Mount
Betriebstemperatur -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 150°C (TJ) -55°C ~ 150°C (TJ)
Leistung - max 60W 57.7W (Tc) 60W -
Serie STripFET™ V Automotive, AEC-Q101, STripFET™ F7 STripFET™ VI SuperMESH™
VGS (th) (Max) @ Id 1.5V @ 250µA 4V @ 250µA 1V @ 250µA (Min) 2V @ 50µA
Grundproduktnummer STL40 STL38 STL40 STL3NK40
Drain-Source-Spannung (Vdss) 30V 60V 30V 400 V
Gate Charge (Qg) (Max) @ Vgs 4.5nC @ 4.5V 7.9nC @ 10V 4.6nC @ 4.5V 13 nC @ 10 V

STL40DN3LLH5 Datenblatt PDF

Laden Sie STL40DN3LLH5 PDF -Datenblätter und STMicroelectronics -Dokumentation für STL40DN3LLH5 - STMicroelectronics herunter.

Datenblätter
STL40DN3LLH5.pdf
PCN -Design/Spezifikation
STLYYY 20/Feb/2018.pdf
PCN -Baugruppe/Herkunft
STLxx 15/Feb/2021.pdf
PCN -Verpackung
Mult Dev Inner Box Chg 9/Dec/2021.pdf
