ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTP11NK40ZFP

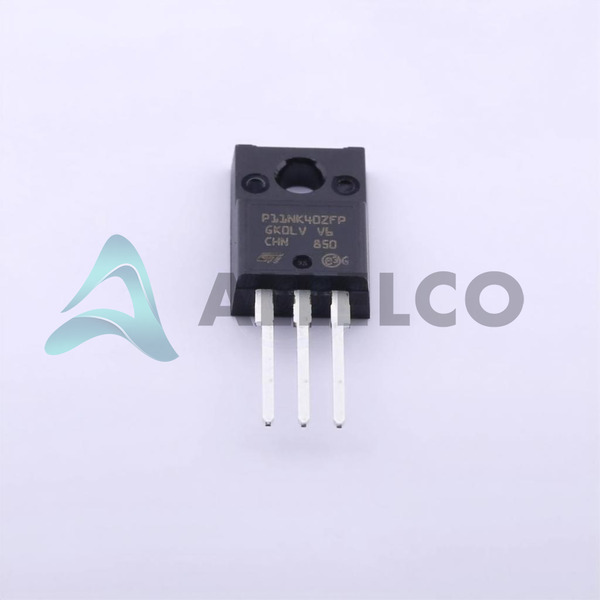

STP11NK40ZFP Image
STP11NK40ZFP Image - 1STP11NK40ZFP Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STP11NK40ZFP - STMicroelectronics

Hersteller Artikelnummer
STP11NK40ZFP
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STP11NK40ZFP
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 400V 9A TO220FP
Verpackung
TO-220FP
Datenblatt
1.STP11NK40ZFP.pdf ...

Datenblätter

ST(B,P)11NK40Z(FP).pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 40879
  • Einzelpreis: $0.699
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.699 $0.70
10+ $0.595 $5.95
50+ $0.536 $26.80
100+ $0.472 $47.20
500+ $0.443 $221.50
1200+ $0.43 $516.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STP11NK40ZFP Tech -Spezifikationen
STMicroelectronics - STP11NK40ZFP Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STP11NK40ZFP

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4.5V @ 100µA
Vgs (Max) ±30V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse TO-220FP
Serie SuperMESH™
Rds On (Max) @ Id, Vgs 550mOhm @ 4.5A, 10V
Verlustleistung (max) 30W (Tc)
Verpackung / Gehäuse TO-220-3 Full Pack
Paket Tube
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Through Hole
Eingabekapazität (Ciss) (Max) @ Vds 930 pF @ 25 V
Gate Charge (Qg) (Max) @ Vgs 32 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 400 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 9A (Tc)
Grundproduktnummer STP11

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STP11NK40ZFP

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-MOSFET mit geringem On-Resistenz- und Hochspannungswert.

Produktfunktionen und Leistung

400 V Drain-Source-Spannung

Niedrige On-Resistenz von 550 mΩ

Kontinuierlicher Abflussstrom von 9a bei 25 ° C

Breiter Betriebstemperaturbereich von -55 ° C bis 150 ° C

Niedrige Eingangskapazität von 930PF

30W Stromversorgung

Produktvorteile

Hervorragende Schaltleistung

Zuverlässiges und robustes Design

Geeignet für Hochspannungsanwendungen mit hoher Stromanwendungen

Wichtige technische Parameter

Drain-Source-Spannung (VDSS): 400 V

Gate-Source-Spannung (VGS): ± 30 V

On-Resistenz (RDS (ON)): 550 mΩ @ 4,5A, 10 V

Abflussstrom (ID): 9A (TC)

Eingangskapazität (CISS): 930PF @ 25V

Leistungsdissipation: 30W (TC)

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

To-220FP-Paket

Kompatibilität

Kompatibel mit verschiedenen Hochspannungsanwendungen mit hoher Stromversorgung

Anwendungsbereiche

Kfz -Elektronik

Industrieunternehmen

Motor fährt

Schaltmodus-Netzteile

Produktlebenszyklus

Aktuelles Produktangebot

Keine Abbruchpläne

Ersatz- oder Upgrade -Optionen verfügbar

Hauptgründe zur Auswahl

Ausgezeichnetes Verhältnis von Leistung zu Kosten

Zuverlässiges und robustes Design

Breite Palette von Anwendungswendungsfällen

Verfügbarkeit von technischen Support und Ressourcen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STP11NK40ZFP.

Produkteigenschaften STP11NK50ZFP STP11NK40Z STP11NK50Z STP11N60DM2
Artikelnummer STP11NK50ZFP STP11NK40Z STP11NK50Z STP11N60DM2
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Vgs (Max) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Drain-Source-Spannung (Vdss) - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Rds On (Max) @ Id, Vgs - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Typ FET - - - -
VGS (th) (Max) @ Id - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
FET-Merkmal - - - -
Technologie - - - -
Serie - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Verlustleistung (max) - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -

STP11NK40ZFP Datenblatt PDF

Laden Sie STP11NK40ZFP PDF -Datenblätter und STMicroelectronics -Dokumentation für STP11NK40ZFP - STMicroelectronics herunter.

Datenblätter
ST(B,P)11NK40Z(FP).pdf
PCN -Baugruppe/Herkunft
Assembly Location Expansion 05/Mar/2014.pdf
