ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTP160N75F3

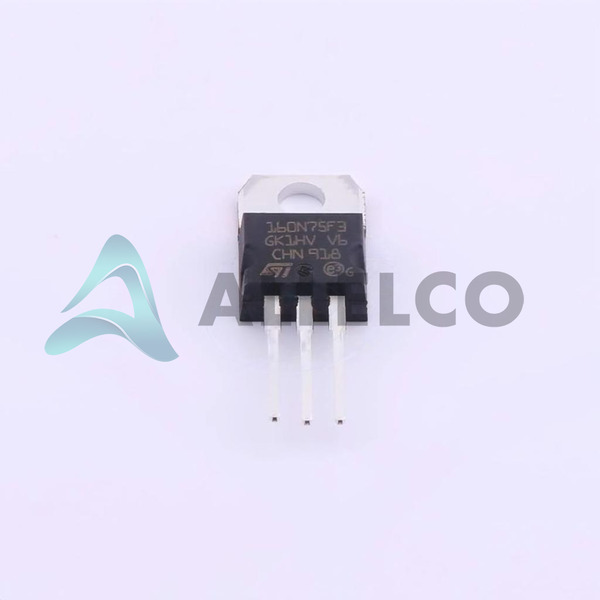

STP160N75F3 Image
STP160N75F3 Image - 1STP160N75F3 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STP160N75F3 - STMicroelectronics

Hersteller Artikelnummer
STP160N75F3
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STP160N75F3
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 75V 120A TO220AB
Verpackung
TO-220
Datenblatt
1.STP160N75F3.pdf ...

Datenblätter

STx160N75F3.pdf

PCN -Obsoleszenz/ EOL

STF STP 11-Nov-2022.pdf

PCN -Baugruppe/Herkunft

New Molding Compound 13/Sep/2019.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 4120
  • Einzelpreis: $3.735
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $3.735 $3.74
10+ $3.277 $32.77
30+ $2.997 $89.91
100+ $2.764 $276.40
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STP160N75F3 Tech -Spezifikationen
STMicroelectronics - STP160N75F3 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STP160N75F3

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse TO-220
Serie STripFET™
Rds On (Max) @ Id, Vgs 4mOhm @ 60A, 10V
Verlustleistung (max) 330W (Tc)
Verpackung / Gehäuse TO-220-3
Paket Tube
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 175°C (TJ)
Befestigungsart Through Hole
Eingabekapazität (Ciss) (Max) @ Vds 6750 pF @ 25 V
Gate Charge (Qg) (Max) @ Vgs 85 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 75 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 120A (Tc)
Grundproduktnummer STP160

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STP160N75F3

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-MOSFET mit niedrigem RDS (Ein) und hoher Stromfähigkeit

Produktfunktionen und Leistung

Niedrige On-Resistenz (4 Mω max. @ 60 a, 10 V)

Hoher Abflussstrom (120 a @ 25 ° C)

Hohe Breakdown -Spannung (75 V)

Breiter Betriebstemperaturbereich (-55 ° C bis 175 ° C)

Schnelles Schalten und Ladung mit niedriger Gate (85 nc max. @ 10 V)

Produktvorteile

Ausgezeichnetes thermisches Management

Hohe Effizienz und Verlust mit geringer Leistung

Zuverlässiges und robustes Design

Geeignet für hochstromige, Hochleistungsanwendungen

Wichtige technische Parameter

Drain-Source-Spannung (VDS): 75 V.

Gate-Source-Spannung (VGS): ± 20 V

On-Resistenz (RDS (ON)): 4 Mω max.@ 60 a, 10 v

Abflussstrom (ID): 120 a @ 25 ° C

Eingangskapazität (CISS): 6750 PF Max.@ 25 v

Leistungsdissipation (PD): 330 w

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Robustes To-220-Paket

Kompatibilität

Geeignet für eine Vielzahl von Hochleistungsanwendungen mit hoher Leistung

Anwendungsbereiche

Motor fährt

Netzteile

Wechselrichter

Regulierungsbehörden wechseln

Industrie- und Automobilelektronik

Produktlebenszyklus

Aktuelles Produkt

Verfügbarkeit von Ersatz und Upgrades

Wichtige Gründe für die Auswahl dieses Produkts

Außergewöhnliche Leistung mit niedrigen RDs (ON) und hoher Stromfähigkeit

Zuverlässiges und robustes Design für anspruchsvolle Anwendungen

Ausgezeichnetes thermisches Management für einen effizienten Betrieb

Breiter Betriebstemperaturbereich

Geeignet für Hochleistungsanwendungen mit hoher Stromversorgung

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STP160N75F3.

Produkteigenschaften STP160N3LL STP160N4LF6 STP15NM60ND STP165N10F4
Artikelnummer STP160N3LL STP160N4LF6 STP15NM60ND STP165N10F4
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Typ FET - - - -
Vgs (Max) - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Serie - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Rds On (Max) @ Id, Vgs - - - -
Drain-Source-Spannung (Vdss) - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Verlustleistung (max) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
FET-Merkmal - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Technologie - - - -
VGS (th) (Max) @ Id - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -

STP160N75F3 Datenblatt PDF

Laden Sie STP160N75F3 PDF -Datenblätter und STMicroelectronics -Dokumentation für STP160N75F3 - STMicroelectronics herunter.

Datenblätter
STx160N75F3.pdf
PCN -Obsoleszenz/ EOL
STF STP 11-Nov-2022.pdf
PCN -Design/Spezifikation
Mult Dev Adv Material Notice 8/Apr/2019.pdf
PCN -Baugruppe/Herkunft
New Molding Compound 13/Sep/2019.pdf
PCN -Verpackung
Traceability 06/Mar/2017.pdf
