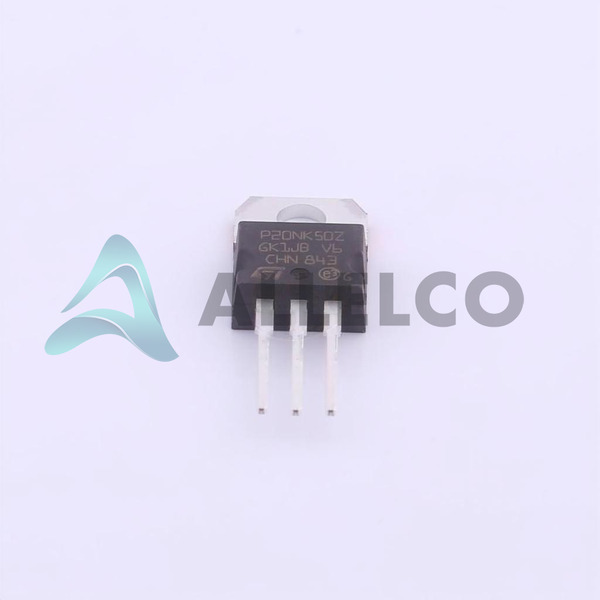

STP20NK50Z Image
STP20NK50Z Image - 1STP20NK50Z Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STP20NK50Z - STMicroelectronics

Hersteller Artikelnummer
STP20NK50Z
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STP20NK50Z
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 500V 17A TO220AB
Verpackung
TO-220
Datenblatt
1.STP20NK50Z.pdf ...

Datenblätter

STF/P20NK50Z.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 10349
  • Einzelpreis: $1.721
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.721 $1.72
10+ $1.486 $14.86
50+ $1.341 $67.05
100+ $1.19 $119.00
500+ $1.122 $561.00
1000+ $1.093 $1,093.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STP20NK50Z Tech -Spezifikationen
STMicroelectronics - STP20NK50Z Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STP20NK50Z

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4.5V @ 100µA
Vgs (Max) ±30V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse TO-220
Serie SuperMESH™
Rds On (Max) @ Id, Vgs 270mOhm @ 8.5A, 10V
Verlustleistung (max) 190W (Tc)
Verpackung / Gehäuse TO-220-3
Paket Tube
Produkteigenschaften Eigenschaften
Betriebstemperatur -50°C ~ 150°C (TJ)
Befestigungsart Through Hole
Eingabekapazität (Ciss) (Max) @ Vds 2600 pF @ 25 V
Gate Charge (Qg) (Max) @ Vgs 119 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 500 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 17A (Tc)
Grundproduktnummer STP20

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STP20NK50Z

Hersteller

Stmicroelektronik

Einführung

Diskretes Halbleiterprodukt

Einzeltransistor -FET, MOSFET

Produktfunktionen und Leistung

N-Kanal-Mosfet

500 V Drain-Source-Spannung (VDSS)

± 30 V Gate-Source-Spannung (VGS)

270MOHM On-Resistenance (RDS (ON)) @ 8.5A, 10V

17a kontinuierlicher Abflussstrom (ID) @ 25 ° C

2600PF -Eingangskapazität (CISS) @ 25V

190W -Leistungsdissipation (TC)

119nc Gate Ladung (QG) @ 10V

Produktvorteile

Hochspannungs- und Leistungsfähigkeit

Niedriges On-Resistenz

Geeignet für Hochleistungsanwendungen

Wichtige technische Parameter

MOSFET -Technologie

To-220 Paket

-50 ° C bis 150 ° C Betriebstemperaturbereich

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Kompatibilität

To-220 Paket

Supermesh -Serie

Anwendungsbereiche

Hochleistungsschalt- und Verstärkerschaltungen

Motor fährt

Netzteile

Industrielle Elektronik

Produktlebenszyklus

Aktuelle Produktion

Keine Abnahme geplant

Ersatz und Upgrades verfügbar

Hauptgründe zur Auswahl

Ausgezeichnete Leistungsbeschaffungskapazität

Niedrige On-Resistenz für effiziente Stromumwandlung

Zuverlässige Leistung in Hochleistungsanwendungen

Kompatibilität mit Standard-TO-220-Paketen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STP20NK50Z.

Produkteigenschaften STP20NM50FP STP20N95K5 STP20N90K5 STP20NM50FD
Artikelnummer STP20NM50FP STP20N95K5 STP20N90K5 STP20NM50FD
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Typ FET - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Vgs (Max) - - - -
Verlustleistung (max) - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Serie - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Gate Charge (Qg) (Max) @ Vgs - - - -
Drain-Source-Spannung (Vdss) - - - -
Technologie - - - -
Rds On (Max) @ Id, Vgs - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
FET-Merkmal - - - -
VGS (th) (Max) @ Id - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
