ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTP9NK50Z

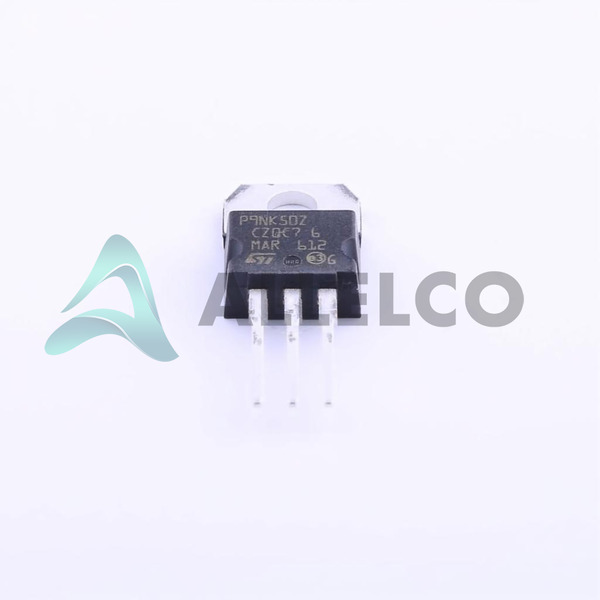

STP9NK50Z Image
STP9NK50Z Image - 1STP9NK50Z Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STP9NK50Z - STMicroelectronics

Hersteller Artikelnummer
STP9NK50Z
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STP9NK50Z
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 500V 7.2A TO220AB
Verpackung
TO-220
Datenblatt
1.STP9NK50Z.pdf ...

Datenblätter

ST(B,P)9NK50Z(FP,-1).pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 38526
  • Einzelpreis: $1.842
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.842 $1.84
10+ $1.796 $17.96
30+ $1.766 $52.98
100+ $1.734 $173.40
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STP9NK50Z Tech -Spezifikationen
STMicroelectronics - STP9NK50Z Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STP9NK50Z

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4.5V @ 100µA
Vgs (Max) ±30V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse TO-220
Serie SuperMESH™
Rds On (Max) @ Id, Vgs 850mOhm @ 3.6A, 10V
Verlustleistung (max) 110W (Tc)
Verpackung / Gehäuse TO-220-3
Paket Tube
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Through Hole
Eingabekapazität (Ciss) (Max) @ Vds 910 pF @ 25 V
Gate Charge (Qg) (Max) @ Vgs 32 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 500 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 7.2A (Tc)
Grundproduktnummer STP9NK50

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STP9NK50Z

Hersteller

Stmicroelektronik

Einführung

N-Kanal-Power-MOSFET-Transistor

Produktfunktionen und Leistung

Hochspannungsfähigkeit bis zu 500 V

Niedrige vorbeständige 850 MOHM

Kontinuierlicher Abflussstrom von bis zu 7,2a

Breites Betriebstemperaturbereich zwischen -55 ° C bis 150 ° C.

Schnelle Schaltleistung

Produktvorteile

Robustes Design für zuverlässigen Betrieb

Effiziente Leistungsumwandlung

Geeignet für Hochspannungsanwendungen

Wichtige technische Parameter

Drain-Source-Spannung (VDSS): 500 V

Gate-Source-Spannung (VGS): ± 30 V

On-Resistenz (RDS (ON)): 850 MOHM

Abflussstrom (ID): 7.2a

Eingangskapazität (CISS): 910PF

Leistungsdissipation (TC): 110W

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Zuverlässiges und robustes TO-220-Paket

Kompatibilität

Geeignet für den Einsatz in einer Vielzahl von Leistungselektronikanwendungen

Anwendungsbereiche

Stromversorgungsversorgung

Motor fährt

Industrial Control Systems

Kfz -Elektronik

Produktlebenszyklus

Dieses Produkt ist derzeit in Produktion und leicht verfügbar.

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hochspannungs- und Stromhandhabungsfähigkeiten

Niedrige On-Resistenz für effiziente Stromumwandlung

Breiter Betriebstemperaturbereich für vielseitige Anwendungen

Robustes und zuverlässiges Design für langfristige Leistung

ROHS3 Compliance für den umweltfreundlichen Gebrauch

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STP9NK50Z.

Produkteigenschaften STP9NK50ZFP STP9NK60Z STP9NK60ZFP STP9NK60ZD
Artikelnummer STP9NK50ZFP STP9NK60Z STP9NK60ZFP STP9NK60ZD
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Befestigungsart - Surface Mount Through Hole Surface Mount
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Rds On (Max) @ Id, Vgs - - - -
VGS (th) (Max) @ Id - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Gate Charge (Qg) (Max) @ Vgs - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Typ FET - - - -
Technologie - - - -
FET-Merkmal - - - -
Serie - - - -
Verlustleistung (max) - - - -
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Drain-Source-Spannung (Vdss) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Vgs (Max) - - - -

STP9NK50Z Datenblatt PDF

Laden Sie STP9NK50Z PDF -Datenblätter und STMicroelectronics -Dokumentation für STP9NK50Z - STMicroelectronics herunter.

Datenblätter
ST(B,P)9NK50Z(FP,-1).pdf
PCN -Design/Spezifikation
Mult Dev Adv Material Notice 8/Apr/2019.pdf
PCN -Baugruppe/Herkunft
TO-220 Capacity Expansion 18/Jun/2013.pdf
PCN -Verpackung
Traceability 06/Mar/2017.pdf
