ZuhauseProdukteDiskrete Halbleiter-ProdukteDioden-Gleichrichter-EinzelSTPS2200U

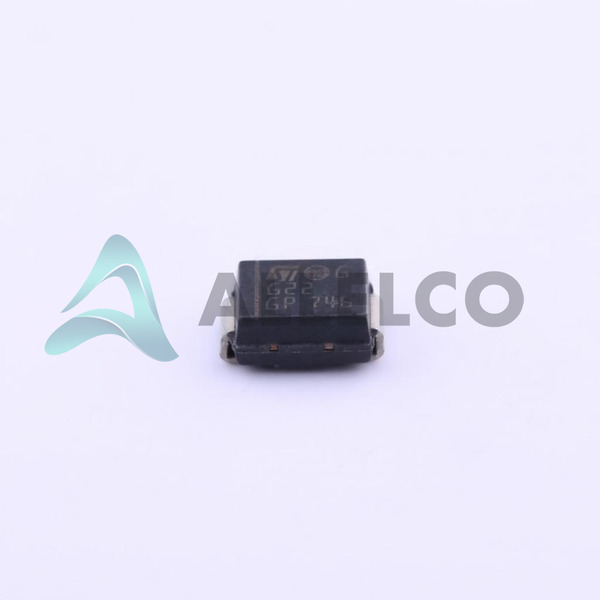

STPS2200U Image
STPS2200U Image - 1STPS2200U Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STPS2200U - STMicroelectronics

Hersteller Artikelnummer
STPS2200U
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STPS2200U
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
DIODE SCHOTTKY 200V 2A SMB
Verpackung
SMB
Datenblatt
1.STPS2200U.pdf ...

Datenblätter

STPS2200.pdf

PCN -Baugruppe/Herkunft

Assembly 17/Sep/2020.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 99540
  • Einzelpreis: $0.196
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
5+ $0.196 $0.98
50+ $0.157 $7.85
150+ $0.14 $21.00
500+ $0.118 $59.00
2500+ $0.109 $272.50
5000+ $0.103 $515.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STPS2200U Tech -Spezifikationen
STMicroelectronics - STPS2200U Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STPS2200U

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
Spannung - Forward (Vf) (Max) @ If 800 mV @ 2 A
Spannung - Sperr (Vr) (max) 200 V
Technologie Schottky
Supplier Device-Gehäuse SMB
Geschwindigkeit Fast Recovery =< 500ns, > 200mA (Io)
Serie -
Verpackung / Gehäuse DO-214AA, SMB
Produkteigenschaften Eigenschaften
Paket Tape & Reel (TR)
Betriebstemperatur - Anschluss -40°C ~ 175°C
Befestigungsart Surface Mount
Strom - Sperrleckstrom @ Vr 5 µA @ 200 V
Strom - Richt (Io) 2A
Kapazität @ Vr, F -
Grundproduktnummer STPS2200

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STPS2200U

Hersteller

Stmicroelektronik

Einführung

Hochleistungsschottky-Gleichrichterdiode für die Verwendung in Switch-Modus-Versorgung, Freilauf- und Polaritätsschutzanwendungen

Produktfunktionen und Leistung

Schnelle Erholungszeit von weniger als 500 ns

Niedriger Vorwärtsspannungsabfall von 800 mV bei 2 a

Hohe Rückspannungsfähigkeit von 200 V.

Arbeitet über einen weiten Temperaturbereich von -40 ° C bis 175 ° C

Hoher durchschnittlicher korrigierter Strom von 2 a

Produktvorteile

Hervorragende Effizienz aufgrund des niedrigen Vorwärtsspannungsabfalls

Schnelle Schaltfähigkeit für hochfrequente Anwendungen

Robustes Design für zuverlässigen Betrieb in harten Umgebungen

Wichtige technische Parameter

Rückspannung (VR): 200 V.

Vorwärtsspannung (VF): 800 mV @ 2 a

Reverse Leckagestrom (IR): 5 A @ 200 V.

Durchschnittlicher korrigierter Strom (IO): 2 a

Erholungszeit (TRR): ≤ 500 ns

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Robustes SMB -Paket für Oberflächenmontageanwendungen

Kompatibilität

Geeignet für eine breite Palette von Schaltungsmodusversorgungen, Freilauf- und Polaritätsschutzschaltungen

Anwendungsbereiche

Schaltmodus-Netzteile

Diodenanwendungen für freie Räume

Polaritätsschutzschaltungen

Produktlebenszyklus

Derzeit verfügbar, keine Pläne für die Absage

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hervorragende Effizienz und schnelle Schaltleistung

Robustes Design für zuverlässigen Betrieb in harten Umgebungen

Breiter Betriebstemperaturbereich für vielseitige Anwendungen

ROHS3 Compliance für den umweltfreundlichen Gebrauch

Surface Mount SMB -Paket für eine einfache Integration in Schaltungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STPS2200U.

Produkteigenschaften STPS2200UF STPS2150A STPS2150RL STPS2170AF
Artikelnummer STPS2200UF STPS2150A STPS2150RL STPS2170AF
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Serie - - - -
Technologie - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Spannung - Sperr (Vr) (max) - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Geschwindigkeit - - - -
Strom - Sperrleckstrom @ Vr - - - -
Betriebstemperatur - Anschluss - - - -
Spannung - Forward (Vf) (Max) @ If - - - -
Kapazität @ Vr, F - - - -
Strom - Richt (Io) - - - -
