ZuhauseProdukteDiskrete Halbleiter-ProdukteDioden-Gleichrichter-ArraysSTPS40H100CW

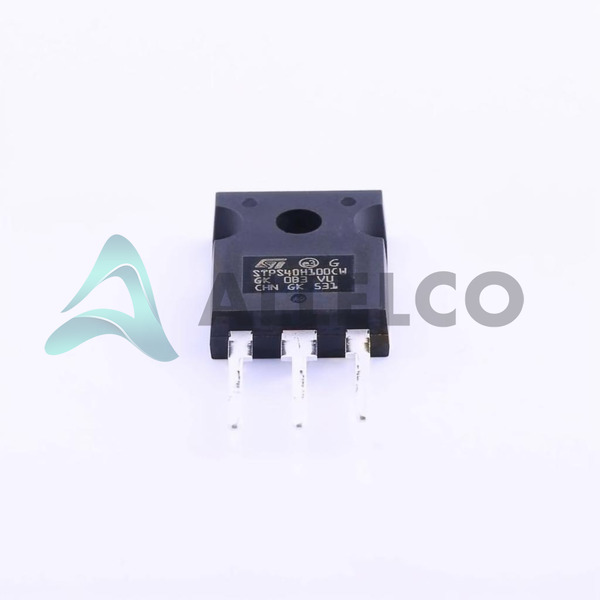

STPS40H100CW Image
STPS40H100CW Image - 1STPS40H100CW Image - 2STPS40H100CW Image - 3
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STPS40H100CW - STMicroelectronics

Hersteller Artikelnummer
STPS40H100CW
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STPS40H100CW
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
DIODE ARRAY SCHOTTKY 100V TO247
Verpackung
TO-247-3
Datenblatt
1.STPS40H100CW.pdf ...

Datenblätter

STPS40H100CW.pdf

PCN -Baugruppe/Herkunft

IPG/14/8475 16/May/2014.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 23007
  • Einzelpreis: $1.604
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.604 $1.60
10+ $1.388 $13.88
30+ $1.252 $37.56
100+ $1.113 $111.30
500+ $1.05 $525.00
1000+ $1.023 $1,023.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STPS40H100CW Tech -Spezifikationen
STMicroelectronics - STPS40H100CW Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STPS40H100CW

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
Spannung - Forward (Vf) (Max) @ If 730 mV @ 20 A
Spannung - Sperr (Vr) (max) 100 V
Technologie Schottky
Supplier Device-Gehäuse TO-247-3
Geschwindigkeit Fast Recovery =< 500ns, > 200mA (Io)
Serie -
Verpackung / Gehäuse TO-247-3
Produkteigenschaften Eigenschaften
Paket Tube
Betriebstemperatur - Anschluss 175°C (Max)
Befestigungsart Through Hole
Diodenkonfiguration 1 Pair Common Cathode
Strom - Sperrleckstrom @ Vr 10 µA @ 100 V
Strom - Richt (Io) (pro Diode) 20A
Grundproduktnummer STPS40

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STPS40H100CW

Hersteller

Stmicroelektronik

Einführung

Hochleistungsschottky-Barrier-Gleichrichterdiode

Geeignet für den Einsatz in Switch-Mode-Stromversorgungen, Freilauf- und Polaritätsschutzanwendungen

Produktfunktionen und Leistung

Schnelle Erholungszeit von weniger als 500 ns

Hochspannungsstromfähigkeit

Niedriger Vorwärtsspannungsabfall

Hochleistungsbeschaffungskapazität

Entwickelt für eine hohe Effizienz-Leistungsumwandlung

Produktvorteile

Hervorragende Effizienz und Leistungsdichte

Zuverlässige und robuste Leistung

Kompakt und einfach zu integrieren

Wichtige technische Parameter

Spannung DC Reverse (VR) (max): 100 V.

Strom Durchschnitt behoben (IO) (pro Diode): 20 a

Spannung vorwärts (VF) (max) @ if: 730 mv @ 20 a

Betriebstemperaturanschluss: 175 ° C (max)

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Entworfen und hergestellt nach qualitativ hochwertigen Standards

Kompatibilität

Durchlöschung im bis-247-3-Paket

Anwendungsbereiche

Schaltmodus-Netzteile

Freilaufdioden

Polaritätsschutzschaltungen

Produktlebenszyklus

Aktuelles Produkt, keine Abbruchpläne

Wichtige Gründe für die Auswahl dieses Produkts

Hervorragende Effizienz- und Leistungsdichte für Hochleistungsanwendungen

Schnelle Wiederherstellungszeit für Hochfrequenzwechsel

Robuste und zuverlässige Leistung mit hoher Temperaturfähigkeit

Einfache und einfache Integration mit Durchlochmontage

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STPS40H100CW.

Produkteigenschaften STPS40170CW STPS40L15CW STPS40L15CW STPS40L40CW
Artikelnummer STPS40170CW STPS40L15CW STPS40L15CW STPS40L40CW
Hersteller STMicroelectronics STMicroelectronics Vishay General Semiconductor - Diodes Division STMicroelectronics
Geschwindigkeit - - - -
Technologie - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Strom - Sperrleckstrom @ Vr - - - -
Diodenkonfiguration - - - -
Spannung - Sperr (Vr) (max) - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Strom - Richt (Io) (pro Diode) - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Serie - - - -
Spannung - Forward (Vf) (Max) @ If - - - -
Betriebstemperatur - Anschluss - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount

STPS40H100CW Datenblatt PDF

Laden Sie STPS40H100CW PDF -Datenblätter und STMicroelectronics -Dokumentation für STPS40H100CW - STMicroelectronics herunter.

Datenblätter
STPS40H100CW.pdf
PCN -Design/Spezifikation
Mult Dev Adv Material Notice 8/Apr/2019.pdf Mult Dev Mold Compound Chg 6/May/2019.pdf
PCN -Baugruppe/Herkunft
IPG/14/8475 16/May/2014.pdf
PCN -Verpackung
Box Label Chg 28/Jul/2016.pdf
