ZuhauseProdukteDiskrete Halbleiter-ProdukteDioden-Gleichrichter-ArraysSTPS61H100CW

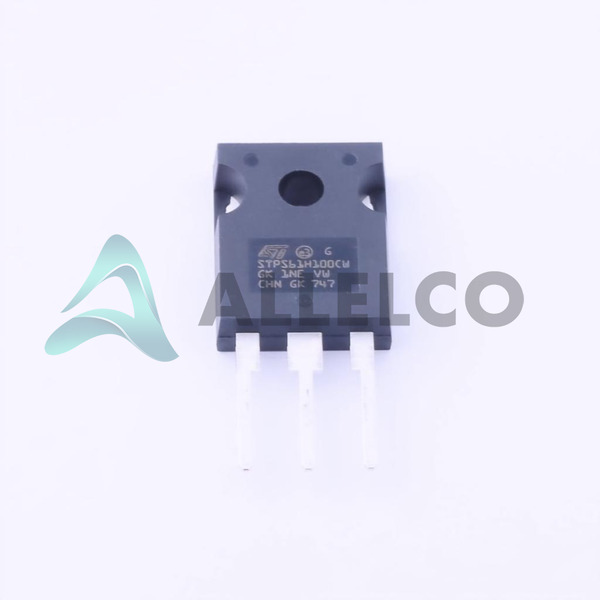

STPS61H100CW Image
STPS61H100CW Image - 1STPS61H100CW Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STPS61H100CW - STMicroelectronics

Hersteller Artikelnummer
STPS61H100CW
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STPS61H100CW
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
DIODE ARRAY SCHOTTKY 100V TO247
Verpackung
TO-247-3
Datenblatt
1.STPS61H100CW.pdf ...

PCN -Baugruppe/Herkunft

IPG/14/8475 16/May/2014.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 19742
  • Einzelpreis: $2.471
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $2.471 $2.47
10+ $2.181 $21.81
30+ $1.819 $54.57
90+ $1.645 $148.05
510+ $1.565 $798.15
1200+ $1.528 $1,833.60
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STPS61H100CW Tech -Spezifikationen
STMicroelectronics - STPS61H100CW Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STPS61H100CW

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
Spannung - Forward (Vf) (Max) @ If 790 mV @ 30 A
Spannung - Sperr (Vr) (max) 100 V
Technologie Schottky
Supplier Device-Gehäuse TO-247-3
Geschwindigkeit Fast Recovery =< 500ns, > 200mA (Io)
Serie -
Verpackung / Gehäuse TO-247-3
Produkteigenschaften Eigenschaften
Paket Tube
Betriebstemperatur - Anschluss 175°C (Max)
Befestigungsart Through Hole
Diodenkonfiguration 1 Pair Common Cathode
Strom - Sperrleckstrom @ Vr 16 µA @ 100 V
Strom - Richt (Io) (pro Diode) 30A
Grundproduktnummer STPS61

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STPS61H100CW

Hersteller

Stmicroelektronik

Einführung

Die STPS61H100CW ist eine Hochleistungs-Schottky-Gleichrichterdiode für die Verwendung in einer Vielzahl von Leistungsumwandlungs- und Steuerungsanwendungen.

Produktfunktionen und Leistung

Schnelle Erholungszeit von weniger als 500 ns

Hoher durchschnittlicher korrigierter Strom von 30a pro Diode

Niedriger Vorwärtsspannungsabfall von 790 mV bei 30a

In der Lage, bei Anschlusstemperaturen bis zu 175 ° C zu operieren

Geeignet für hochfrequente, hocheffiziente Stromumrechnungsschaltungen

Produktvorteile

Effiziente Leistungsumwandlung mit niedrigen Leitungsverlusten

Robustes Design für den Hochtemperaturbetrieb

Kompakt und leicht zu integrieren in Strome -Elektroniksysteme

Wichtige technische Parameter

Spannung DC Reverse (VR) (max): 100 V

Strom Durchschnitt behoben (IO) (pro Diode): 30a

Technologie: Schottky

Diodenkonfiguration: 1 Pair Common Cathode

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Hergestellt in einem zertifizierten Qualitätsmanagementsystem

Kompatibilität

Entworfen

Anwendungsbereiche

Netzteile

Motor fährt

Wechselrichter

Schweißausrüstung

Batterieladegeräte

Industrieautomatisierung und Steuerungssysteme

Produktlebenszyklus

Das STPS61H100CW ist ein aktiv unterstütztes Produkt im Portfolio von STMICROELECRONICS.Es gibt keine Pläne für die Absage, und bei Bedarf sind Ersatz- oder Upgrade -Optionen verfügbar.

Wichtige Gründe für die Auswahl dieses Produkts

Ausgezeichnete Effizienz- und Leistungshandhabungsfähigkeiten

Zuverlässiger Hochtemperaturbetrieb

Kompakt und einfach zu integrieren Design

Nachgewiesene Leistung in einer Vielzahl von Leistungselektronikanwendungen

Unterstützt durch die Qualität und den technischen Support von STMICroelectronics

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STPS61H100CW.

Produkteigenschaften STPS61H100CWY STPS61170CWLY STPS61170CW STPS61150CW
Artikelnummer STPS61H100CWY STPS61170CWLY STPS61170CW STPS61150CW
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Geschwindigkeit - - - -
Spannung - Forward (Vf) (Max) @ If - - - -
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Serie - - - -
Diodenkonfiguration - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Strom - Richt (Io) (pro Diode) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Befestigungsart - Surface Mount Through Hole Surface Mount
Spannung - Sperr (Vr) (max) - - - -
Strom - Sperrleckstrom @ Vr - - - -
Technologie - - - -
Betriebstemperatur - Anschluss - - - -

STPS61H100CW Datenblatt PDF

Laden Sie STPS61H100CW PDF -Datenblätter und STMicroelectronics -Dokumentation für STPS61H100CW - STMicroelectronics herunter.

PCN -Design/Spezifikation
Mult Dev Adv Material Notice 8/Apr/2019.pdf Mult Dev Mold Compound Chg 6/May/2019.pdf
PCN -Baugruppe/Herkunft
IPG/14/8475 16/May/2014.pdf
