ZuhauseProdukteDiskrete Halbleiter-ProdukteDioden-Gleichrichter-ArraysSTPSC20H12CWL

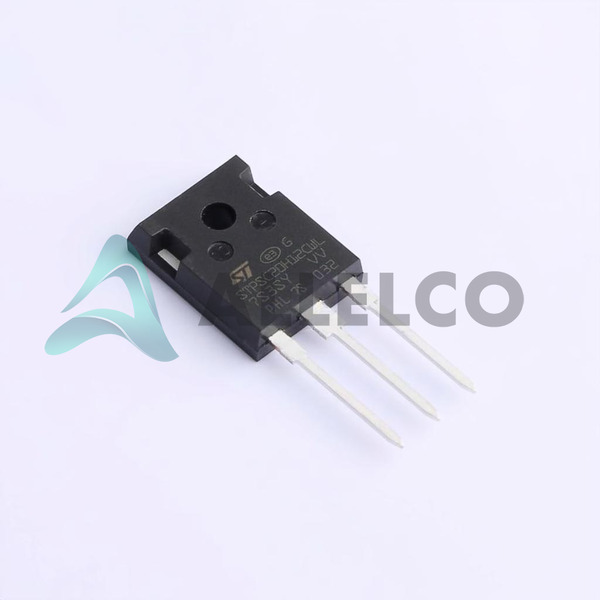

STPSC20H12CWL Image
STPSC20H12CWL Image - 1STPSC20H12CWL Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STPSC20H12CWL - STMicroelectronics

Hersteller Artikelnummer
STPSC20H12CWL
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STPSC20H12CWL
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
DIODE ARRAY SCHOTTKY 1200V TO247
Verpackung
TO-247-3
Datenblatt
1.STPSC20H12CWL.pdf ...

PCN -Design/Spezifikation

SIC 1200V 06-Apr-2022.pdf

PCN -Baugruppe/Herkunft

STPSCxxH12xx 21/Apr/2023.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 4006
  • Einzelpreis: $6.557
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $6.557 $6.56
10+ $5.785 $57.85
30+ $5.315 $159.45
100+ $4.92 $492.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STPSC20H12CWL Tech -Spezifikationen
STMicroelectronics - STPSC20H12CWL Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STPSC20H12CWL

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
Spannung - Forward (Vf) (Max) @ If 1.5 V @ 10 A
Spannung - Sperr (Vr) (max) 1200 V
Technologie SiC (Silicon Carbide) Schottky
Supplier Device-Gehäuse TO-247-3
Geschwindigkeit No Recovery Time > 500mA (Io)
Serie ECOPACK®
Rückwärts-Erholzeit (Trr) 0 ns
Produkteigenschaften Eigenschaften
Verpackung / Gehäuse TO-247-3
Paket Tube
Betriebstemperatur - Anschluss -40°C ~ 175°C
Befestigungsart Through Hole
Diodenkonfiguration 1 Pair Common Cathode
Strom - Sperrleckstrom @ Vr 60 µA @ 1200 V
Strom - Richt (Io) (pro Diode) 25A
Grundproduktnummer STPSC20

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STPSC20H12CWL

Hersteller

Stmicroelektronik

Einführung

Schottky-Diode mit Hochleistungs-Siliziumcarbid (sic)

Produktfunktionen und Leistung

Sehr niedriger Vorwärtsspannungsabfall

Extrem schnelle Rückgewinnung Zeit (0 ns)

Hohe Blockierungsspannung (1200 V)

Hoher durchschnittlicher korrigierter Strom (25 pro Diode)

Niedriger Leckstrom

Breiter Betriebstemperaturbereich (-40 ° C bis 175 ° C)

Produktvorteile

Hervorragende Effizienz und Leistungsdichte

Reduzierte Schaltverluste

Verbessertes thermisches Management

Zuverlässiges und robustes Design

Wichtige technische Parameter

Spannung DC Reverse (VR) (max): 1200 V

Strom Durchschnitt behoben (IO) (pro Diode): 25 a

Spannung vorwärts (VF) (max) @ if: 1,5 V @ 10 a

Reverse Recovery Time (TRR): 0 ns

Betriebstemperaturanschluss: -40 ° C ~ 175 ° C

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Robustes TO-247-3-Paket

Kompatibilität

Durchläufungsmontage

Anwendungsbereiche

Leistungselektronik

Industrieausrüstung

Erneuerbare Energiesysteme

Elektrofahrzeuge

Motor fährt

Produktlebenszyklus

Derzeit verfügbar

Kein Hinweis auf die Absetzung

Mögliche Upgrades oder Austauschs können in Zukunft verfügbar sein

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Hervorragende Leistung und Effizienz

Extrem schnelle Schaltfähigkeit

Breiter Betriebstemperaturbereich

Zuverlässiges und robustes Design

Kompatibilität mit verschiedenen Anwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STPSC20H12CWL.

Produkteigenschaften STPSC20H12CWY STPSC20H065CWLY STPSC20H065CW STPSC20H065CT
Artikelnummer STPSC20H12CWY STPSC20H065CWLY STPSC20H065CW STPSC20H065CT
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Betriebstemperatur - Anschluss - - - -
Rückwärts-Erholzeit (Trr) - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Spannung - Forward (Vf) (Max) @ If - - - -
Geschwindigkeit - - - -
Diodenkonfiguration - - - -
Technologie - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Strom - Richt (Io) (pro Diode) - - - -
Serie - - - -
Strom - Sperrleckstrom @ Vr - - - -
Spannung - Sperr (Vr) (max) - - - -

STPSC20H12CWL Datenblatt PDF

Laden Sie STPSC20H12CWL PDF -Datenblätter und STMicroelectronics -Dokumentation für STPSC20H12CWL - STMicroelectronics herunter.

Datenblätter
STPSC20H12C Datasheet.pdf
PCN -Design/Spezifikation
SIC 1200V 06-Apr-2022.pdf
PCN -Baugruppe/Herkunft
STPSCxxH12xx 21/Apr/2023.pdf
