ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-ArraysSTS1DNC45

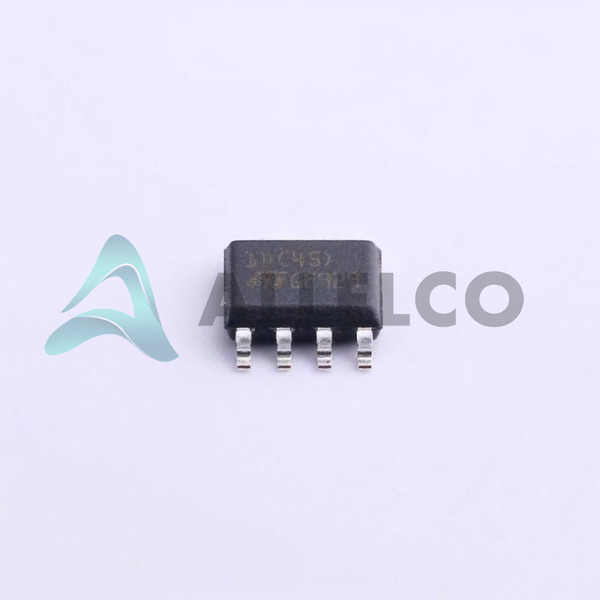

STS1DNC45 Image
STS1DNC45 Image - 1STS1DNC45 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STS1DNC45 - STMicroelectronics

Hersteller Artikelnummer
STS1DNC45
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STS1DNC45
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET 2N-CH 450V 0.4A 8SOIC
Verpackung
8-SOIC
Datenblatt
1.STS1DNC45.pdf ...

Datenblätter

STS1DNC45.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 29335
  • Einzelpreis: $0.415
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $0.415 $0.42
10+ $0.339 $3.39
30+ $0.30 $9.00
100+ $0.261 $26.10
500+ $0.239 $119.50
1000+ $0.227 $227.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STS1DNC45 Tech -Spezifikationen
STMicroelectronics - STS1DNC45 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STS1DNC45

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 3.7V @ 250µA
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-SOIC
Serie SuperMESH™
Rds On (Max) @ Id, Vgs 4.5Ohm @ 500mA, 10V
Leistung - max 1.6W
Verpackung / Gehäuse 8-SOIC (0.154", 3.90mm Width)
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 160pF @ 25V
Gate Charge (Qg) (Max) @ Vgs 10nC @ 10V
FET-Merkmal -
Drain-Source-Spannung (Vdss) 450V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 400mA
Konfiguration 2 N-Channel (Dual)
Grundproduktnummer STS1D

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STS1DNC45

Hersteller

Stmicroelektronik

Einführung

Der STS1DNC45 ist ein Dual-N-Kanal-MOSFET-Transistor aus STMICROELECRECTRONICS, Teil der Supermesh-Serie.

Produktfunktionen und Leistung

Dual n-Kanal-MOSFET-Konfiguration

Betriebstemperatur bis zu 150 ° C

Leistungsdissipation von 1,6 W

Abflussspannung von 450 V.

Ein-Resistenz von 4,5 Ω @ 500 mA, 10 V

Eingabekapazität von 160pf @ 25V

Gate -Schwellenspannung von 3,7 V bei 250 μA

Torladung von 10NC @ 10V

Produktvorteile

Hochspannungs- und Leistungshandhabungsfähigkeiten

Niedrige On-Resistenz für effiziente Stromschaltungen

Kompaktes Soic Surface Mount -Paket

Geeignet für eine breite Palette von Strom -Elektronikanwendungen

Wichtige technische Parameter

Drain-to-Source-Spannung (VDSS): 450 V

On-Resistenz (RDS (ON)): 4,5 Ω @ 500 mA, 10 V

Eingangskapazität (CISS): 160PF @ 25V

Gate -Schwellenspannung (VGS (TH)): 3,7 V @ 250 μA

Gate Ladung (QG): 10NC @ 10V

Kontinuierlicher Abflussstrom (ID): 400 mA bei 25 ° C

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Klebeband und Rollenverpackung für die Oberflächenmontagebaugruppe

Kompatibilität

SOIC-8-Oberflächenmontagepaket

Geeignet für den Einsatz in verschiedenen Stromkreisen für Stromtäteelektronik

Anwendungsbereiche

Stromversorgungsversorgung

Motor fährt

Industrieautomatisierung und Kontrolle

Telekommunikationsgeräte

Medizinische und Unterhaltungselektronik

Produktlebenszyklus

Derzeit in Produktion

Keine bekannten Pläne für den Absetzen

Ersatz- oder Upgrade -Teile können in Zukunft verfügbar sein

Wichtige Gründe für die Auswahl dieses Produkts

Ausgezeichnete Leistungsfähigkeit und Spannungsfunktionen

Niedrige On-Resistenz für effizientes Umschalten

Kompakte Oberflächenmontagepaket

Breiter Betriebstemperaturbereich

Geeignet für eine Vielzahl von Strom -Elektronikanwendungen

ROHS3 -Konform für umweltbewusstes Design

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STS1DNC45.

Produkteigenschaften STS1DNC45 STS1DN45K3 STS1DNF20 STS14N3LLH5
Artikelnummer STS1DNC45 STS1DN45K3 STS1DNF20 STS14N3LLH5
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Konfiguration 2 N-Channel (Dual) 2 N-Channel (Dual) - -
Technologie MOSFET (Metal Oxide) MOSFET (Metal Oxide) - MOSFET (Metal Oxide)
FET-Merkmal - - - -
Befestigungsart Surface Mount Surface Mount - Surface Mount
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 400mA 500mA - 14A (Tc)
VGS (th) (Max) @ Id 3.7V @ 250µA 4.5V @ 50µA - 1V @ 250µA
Eingabekapazität (Ciss) (Max) @ Vds 160pF @ 25V 150pF @ 25V - 1500 pF @ 25 V
Grundproduktnummer STS1D STS1D STS1D STS14
Rds On (Max) @ Id, Vgs 4.5Ohm @ 500mA, 10V 3.8Ohm @ 500mA, 10V - 6mOhm @ 7A, 10V
Betriebstemperatur 150°C (TJ) 150°C (TJ) - -55°C ~ 150°C (TJ)
Gate Charge (Qg) (Max) @ Vgs 10nC @ 10V 6nC @ 10V - 12 nC @ 4.5 V
Paket Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
Leistung - max 1.6W 1.3W - -
Supplier Device-Gehäuse 8-SOIC 8-SOIC - 8-SOIC
Drain-Source-Spannung (Vdss) 450V 450V - 30 V
Serie SuperMESH™ SuperMESH3™ - STripFET™ V
Verpackung / Gehäuse 8-SOIC (0.154", 3.90mm Width) 8-SOIC (0.154", 3.90mm Width) - 8-SOIC (0.154", 3.90mm Width)

STS1DNC45 Datenblatt PDF

Laden Sie STS1DNC45 PDF -Datenblätter und STMicroelectronics -Dokumentation für STS1DNC45 - STMicroelectronics herunter.

Datenblätter
STS1DNC45.pdf
