ZuhauseProdukteDiskrete Halbleiter-ProdukteTransistoren-FETs, MOSFETs-EinzelSTS5N15F4

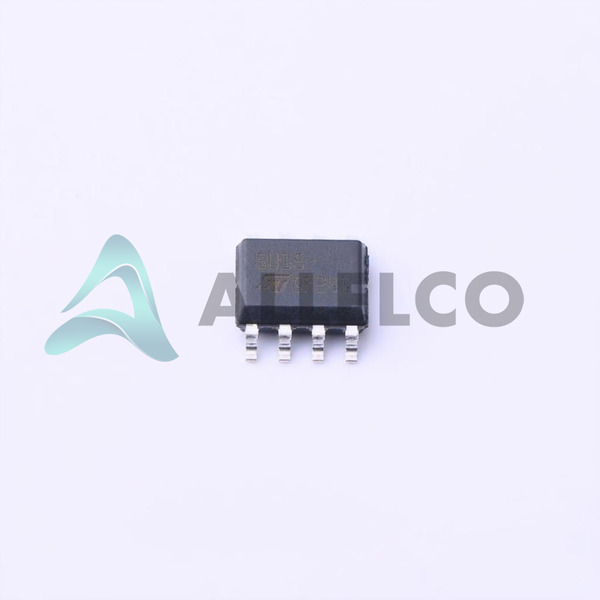

STS5N15F4 Image
STS5N15F4 Image - 1STS5N15F4 Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

STS5N15F4 - STMicroelectronics

Hersteller Artikelnummer
STS5N15F4
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-STS5N15F4
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
MOSFET N-CH 150V 5A 8SO
Verpackung
8-SOIC
Datenblatt
1.STS5N15F4.pdf ...

Datenblätter

STS5N15F4.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 48790
  • Einzelpreis: $1.604
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.604 $1.60
10+ $1.569 $15.69
30+ $1.545 $46.35
100+ $1.522 $152.20
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

STS5N15F4 Tech -Spezifikationen
STMicroelectronics - STS5N15F4 Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - STS5N15F4

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
VGS (th) (Max) @ Id 4V @ 250µA
Vgs (Max) ±20V
Technologie MOSFET (Metal Oxide)
Supplier Device-Gehäuse 8-SOIC
Serie DeepGATE™, STripFET™
Rds On (Max) @ Id, Vgs 63mOhm @ 2.5A, 10V
Verlustleistung (max) 2.5W (Tc)
Verpackung / Gehäuse 8-SOIC (0.154", 3.90mm Width)
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
Betriebstemperatur -55°C ~ 150°C (TJ)
Befestigungsart Surface Mount
Eingabekapazität (Ciss) (Max) @ Vds 2710 pF @ 25 V
Gate Charge (Qg) (Max) @ Vgs 48 nC @ 10 V
Typ FET N-Channel
FET-Merkmal -
Antriebsspannung (Max Rds On, Min Rds On) 10V
Drain-Source-Spannung (Vdss) 150 V
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C 5A (Tc)
Grundproduktnummer STS5N15

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99

Teile Einführung

Hersteller Teilnummer

STS5N15F4

Hersteller

Stmicroelektronik

Einführung

Hochleistungs-N-Kanal-MOSFET-Transistor

Produktfunktionen und Leistung

150 V Drain-Source-Spannung

5a kontinuierlicher Abflussstrom

63mΩ max. On-Resistenz

Schnelle Schaltgeschwindigkeit

Produktvorteile

Niedrige vor Ort für hohe Effizienz

Robustes Design für zuverlässigen Betrieb

Breiter Temperaturbereich (-55 ° C bis 150 ° C)

Optimiert für hochfrequente Schaltanwendungen

Wichtige technische Parameter

Paket: 8-Soic

VDS: 150 V

VGS (max): ± 20 V

RDS (ON): 63mΩ @ 2,5A, 10V

Kontinuierlicher Abflussstrom (ID): 5a @ 25 ° C

Eingangskapazität (CISS): 2710PF @ 25V

Leistungsdissipation: 2,5W

Qualitäts- und Sicherheitsmerkmale

ROHS3 -konform

Für hohe Zuverlässigkeit und Sicherheit entwickelt

Kompatibilität

Geeignet für verschiedene Hochfrequenzschaltanwendungen wie Netzteile, Motorantriebe und industrielle Bedienelemente.

Anwendungsbereiche

Stromversorgungsversorgung

Motor fährt

Industriekontrollen

Wechselrichter

DC-DC-Konverter

Produktlebenszyklus

Dieses Produkt ist ein aktiver und weit verbreiteter MOSFET -Transistor.Austausch und Upgrades können bei STMICROELECTRONICS oder anderen Herstellern erhältlich sein.

Wichtige Gründe für die Auswahl dieses Produkts

Hohe Effizienz aufgrund niedriger Aufnahmebereich

Robuste und zuverlässige Leistung über weite Temperaturbereiche

Optimiert für hochfrequente Schaltanwendungen

ROHS3 Compliance für den umweltfreundlichen Gebrauch

Weithin kompatibel mit verschiedenen Leistungselektronikanwendungen

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics STS5N15F4.

Produkteigenschaften STS5N15F3 STS5NF60L STS5PF30L STS5PF20V
Artikelnummer STS5N15F3 STS5NF60L STS5PF30L STS5PF20V
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Gate Charge (Qg) (Max) @ Vgs - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Rds On (Max) @ Id, Vgs - - - -
FET-Merkmal - - - -
Typ FET - - - -
Drain-Source-Spannung (Vdss) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Antriebsspannung (Max Rds On, Min Rds On) - - - -
Strom - Ununterbrochener Abfluss (Id) bei 25 ° C - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Serie - - - -
Verlustleistung (max) - - - -
Eingabekapazität (Ciss) (Max) @ Vds - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Technologie - - - -
VGS (th) (Max) @ Id - - - -
Vgs (Max) - - - -

STS5N15F4 Datenblatt PDF

Laden Sie STS5N15F4 PDF -Datenblätter und STMicroelectronics -Dokumentation für STS5N15F4 - STMicroelectronics herunter.

Datenblätter
STS5N15F4.pdf
