ZuhauseProdukteIntegrierte schaltkreise (ICS)PMIC-Netzschalter, Treiber ladenVNS14NV04PTR-E

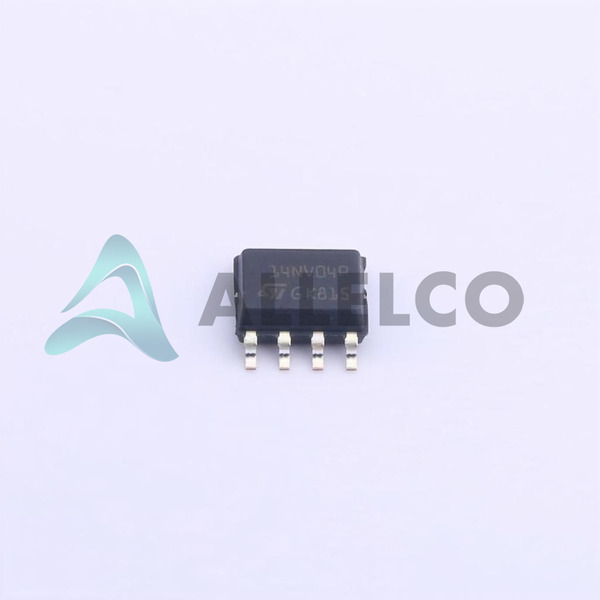

VNS14NV04PTR-E Image
VNS14NV04PTR-E Image - 1VNS14NV04PTR-E Image - 2
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

VNS14NV04PTR-E - STMicroelectronics

Hersteller Artikelnummer
VNS14NV04PTR-E
Hersteller
STMicroelectronics
Allelco Artikelnummer
32D-VNS14NV04PTR-E
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IC PWR DRIVER N-CHANNEL 1:1 8SO
Verpackung
8-SOIC
Datenblatt
1.VNS14NV04PTR-E.pdf ...

PCN -Baugruppe/Herkunft

Mult Dev 21/Dec/2022.pdf

HTML -Datenblatt

VNS14NV04P-E.pdf
RoHS Status
ROHS3 -konform
Vergleichen
Unsere Zertifizierung
vorrätig: 33133
  • Einzelpreis: $1.033
  • Zwischensumme: $0.00

Willst du einen besseren Preis?
Hinzufügen zu CART und Senden Sie jetzt RFQ , wir werden Sie sofort kontaktieren.

Anzahl Einzelpreis Zwischensumme Preis
1+ $1.033 $1.03
10+ $0.902 $9.02
30+ $0.821 $24.63
100+ $0.737 $73.70
500+ $0.699 $349.50
1000+ $0.682 $682.00
Steuer- und Lieferkosten sind im Preis nicht inbegriffen, detailliert findet man ihn auf der Sendungsseite
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

VNS14NV04PTR-E Tech -Spezifikationen
STMicroelectronics - VNS14NV04PTR-E Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie STMicroelectronics - VNS14NV04PTR-E

Produkteigenschaften Eigenschaften
Hersteller STMicroelectronics
Spannung - Versorgung (Vcc / Vdd) Not Required
Spannung - Last 36V (Max)
Schaltertyp General Purpose
Supplier Device-Gehäuse 8-SOIC
Serie OMNIFET II™, VIPower™
Rds On (Typ) 35mOhm (Max)
Verhältnis - Eingang: Ausgang 1:1
Verpackung / Gehäuse 8-SOIC (0.154", 3.90mm Width)
Paket Tape & Reel (TR)
Ausgabetyp N-Channel
Produkteigenschaften Eigenschaften
Ausgangskonfiguration Low Side
Betriebstemperatur -40°C ~ 150°C (TJ)
Anzahl der Ausgänge 1
Befestigungsart Surface Mount
Schnittstelle On/Off
Eingabetyp Non-Inverting
Eigenschaften -
Fehlerschutz Current Limiting (Fixed), Over Temperature, Over Voltage
Strom - Ausgabe (max) 12A
Grundproduktnummer VNS14N04

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
RoHS Status ROHS3 -konform
Feuchtigkeitsempfindlichkeit (MSL) 3 (168 Hours)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8541.29.0095

Teile Einführung

Hersteller Teilnummer

VNS14NV04PTR-E

Hersteller

Stmicroelektronik

Einführung

Die VNS14NV04PTR-E von STMICROELECTRONICS ist Teil der Omnifet II ™, Vipower ™ -Serie.Es fungiert als Leistungsverteilungsschalter speziell für das Ladungsfahrer mit einer Konfiguration mit niedriger Seite.

Produktfunktionen und Leistung

Allzweckschalter mit einer einzelnen Ausgabe

Niedrige N-Kanal-Ausgangstyp

Nicht invertierender Eingangstyp

Strombegrenzung (fest), über Temperatur, über Spannungsfehlerschutz

Betriebstemperaturbereich von -40 ° C bis 150 ° C (TJ)

Produktvorteile

Bietet feste Strombegrenzung in Kombination mit über Temperatur und Überspannungsschutz, um Sicherheit und Zuverlässigkeit zu gewährleisten.

Minimale RDS (ON) von maximal 35 MOHM, was die Effizienz verbessert.

Wichtige technische Parameter

Spannungsbelastung: 36 V (max)

Stromausgabe (max): 12a

RDS auf (Typ): 35 MOHM (max)

Betriebstemperatur: -40 ° C ~ 150 ° C (TJ)

Qualitäts- und Sicherheitsmerkmale

Einbau über Temperatur und Überspannungsschutz

Feste Strombegrenzung für die Behandlung übermäßiger Lasten

Kompatibilität

Kompatibel mit verschiedenen Anwendungen, die Last mit geringer Seite erfordern

Oberflächenhalterung, 8-Soic-Gerätepaket für vielseitige Montageoptionen

Anwendungsbereiche

Automobil

Industriecontroller

DC Powered Devices

Produktlebenszyklus

Aktueller Produktstatus: aktiv

Nicht kurz vor der Absetzung, gewährleistet die langfristige Verfügbarkeit

Mehrere wichtige Gründe, um dieses Produkt auszuwählen

Robuste Fehlerschutzmerkmale für die verstärkte Sicherheit

Hohe Effizienz bei niedrigen RDs (ON)

Vielseitige Anwendung in mehreren Branchen

Zuverlässige Leistung unter extremen Temperaturbedingungen

Der Status des aktiven Produktlebenszyklus gewährleistet die fortgesetzte Unterstützung und Verfügbarkeit

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie STMicroelectronics VNS14NV04PTR-E.

Produkteigenschaften VNS14NV04TR-E VNS14NV04P-E VNS14NV04-E VNS14NV0413TR
Artikelnummer VNS14NV04TR-E VNS14NV04P-E VNS14NV04-E VNS14NV0413TR
Hersteller STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Spannung - Versorgung (Vcc / Vdd) - - - -
Schnittstelle - - - -
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Verhältnis - Eingang: Ausgang - - - -
Strom - Ausgabe (max) - - - -
Ausgangskonfiguration - - - -
Rds On (Typ) - - - -
Eingabetyp - - - Differential
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Grundproduktnummer - DAC34H84 MAX500 ADS62P42
Ausgabetyp - Current - Unbuffered Voltage - Buffered -
Serie - - - -
Schaltertyp - - - -
Fehlerschutz - - - -
Eigenschaften - - - Simultaneous Sampling
Anzahl der Ausgänge - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Spannung - Last - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C

VNS14NV04PTR-E Datenblatt PDF

Laden Sie VNS14NV04PTR-E PDF -Datenblätter und STMicroelectronics -Dokumentation für VNS14NV04PTR-E - STMicroelectronics herunter.

PCN -Verpackung
Material Barrier Bag 17/Dec/2020.pdf Mult Dev Label Chgs 29/Oct/2020.pdf
PCN -Baugruppe/Herkunft
Mult Dev 21/Dec/2022.pdf
HTML -Datenblatt
VNS14NV04P-E.pdf
