ZuhauseProdukteIntegrierte schaltkreise (ICS)PMIC-Spannungsregler-linearPQ070XH02ZPH

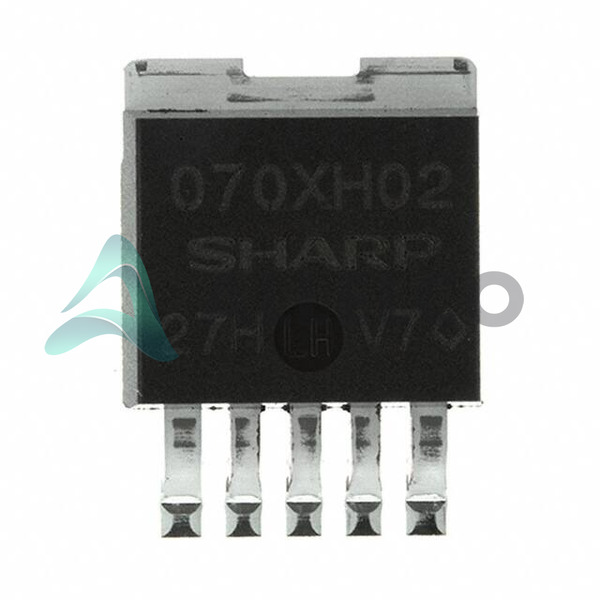

PQ070XH02ZPH Image
PQ070XH02ZPH Image - 1
Das Bild steht nur zum Referenz. Für detaillierte Produktinfos bitte die Produktdaten einsehen
Aktie
 als Favorit nehmen
EXPRESSOPTION
Zahlungsmethode

PQ070XH02ZPH - Sharp Microelectronics

Hersteller Artikelnummer
PQ070XH02ZPH
Hersteller
Sharp Microelectronics
Allelco Artikelnummer
32D-PQ070XH02ZPH
Garantie
1 Jahr Allelco Garantie - Finden Sie mehr heraus
Teile Beschreibung
IC REG LINEAR POS ADJ 2A TO263
Verpackung
TO-263
Datenblatt
1.PQ070XH02ZPH.pdf ...

Datenblätter

PQ070XH02ZxH.pdf
Vergleichen
Unsere Zertifizierung
vorrätig: 14230

Erforderliche Felder werden durch einen Sternchen (*) angezeigt
Bitte senden Sie RFQ, wir werden sofort antworten.

Anzahl
EXPRESSOPTION
Zahlungsmethode
Unsere Zertifizierung

Spezifikation

PQ070XH02ZPH Tech -Spezifikationen
Sharp Microelectronics - PQ070XH02ZPH Technische Spezifikationen, Attribute, Parameter und Teile mit ähnlichen Spezifikationen wie Sharp Microelectronics - PQ070XH02ZPH

Produkteigenschaften Eigenschaften
Hersteller Sharp Microelectronics
Spannungsabfall (Max) 0.5V @ 2A
Spannung - Ausgang (Min / Fixed) 1.5V
Spannung - Ausgabe (max) 7V
Spannung - Eingang (Max) 10V
Supplier Device-Gehäuse TO-263
Serie -
Schutzfunktionen Over Current, Over Temperature
Verpackung / Gehäuse TO-263-6, D²Pak (5 Leads + Tab), TO-263BA
Paket Tape & Reel (TR)
Produkteigenschaften Eigenschaften
PSRR 60dB (120Hz)
Ausgabetyp Adjustable
Ausgangskonfiguration Positive
Betriebstemperatur -40°C ~ 85°C
Anzahl der Regler 1
Befestigungsart Surface Mount
Aktuell - Ruhig (Iq) 2 mA
Strom - Ausgabe 2A
Kontrollfunktionen Enable

Umwelt- und Exportklassifikationen

ATTRIBUT BESCHREIBUNG
Feuchtigkeitsempfindlichkeit (MSL) 1 (Unlimited)
Status erreichen REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Teile Einführung

Hersteller Teilnummer

PQ070XH02ZPH

Hersteller

Sharp-Mikroelektronik

Einführung

Das PQ070XH02ZPH ist ein linearer Spannungsregler mit hoher Leistung, LDO (LDO) aus scharfen Mikroelektronik.Es ist so konzipiert, dass es eine stabile und regulierte Ausgangsspannung aus einer höheren Eingangsspannung liefert und für eine Vielzahl von Stromversorgungsanwendungen geeignet ist.

Produktfunktionen und Leistung

Ausgangsspannungsbereich: 1,5 V bis 7 V

Maximale Eingangsspannung: 10 V

Maximaler Ausgangsstrom: 2a

Niedrige Ausfallspannung: 0,5 V bei 2a

Niedriger ruhender Strom: 2MA

Hochleistungsversorgungsrate (PSRR): 60 dB bei 120 Hz

Integrated Enable Control

Überstrom- und Übertemperaturschutz

Produktvorteile

Effiziente Leistungsumwandlung mit niedriger Ausfallspannung

Einstellbare Ausgangsspannung für flexibles Design

Kompaktes Oberflächenmontagepaket für das platzsparende PCB-Layout

Robuste Schutzmerkmale für zuverlässigen Betrieb

Wichtige Gründe für die Auswahl dieses Produkts

Liefert hochstromige, regulierte Ausgangsspannung aus einem breiten Eingangsbereich

Optimiert für Anwendungen mit batteriebetriebener Leistung mit geringer Leistung

Robuste Schutzmerkmale gewährleisten einen sicheren und zuverlässigen Betrieb

Kompakte Verpackung ermöglicht ein platzeseffizientes Design

Qualitäts- und Sicherheitsmerkmale

Entworfen und hergestellt, um die Qualitätsstandards zu strengen

Integrierte Schutzmerkmale verhindern Schäden durch Überstrom- und Übertemperaturbedingungen

ROHS-konform für umweltbewusste Anwendungen

Kompatibilität

Das PQ070XH02ZPH ist ein Drop-In-Ersatz für verschiedene LDO-Regulatoren in der PQ070-Serie und bietet eine kompatible Lösung für Designer, die vorhandene Stromverwaltungskomponenten aktualisieren oder ersetzen möchten.

Anwendungsbereiche

Tragbare Elektronik

Batteriebetriebene Geräte

Industrial Control Systems

Kfz -Elektronik

Telekommunikationsgeräte

Produktlebenszyklus

Der PQ070XH02ZPH ist jetzt veraltet und wurde vom Hersteller eingestellt.Kunden, die nach einem gleichwertigen oder alternativen Modell suchen, sollten sich an das Verkaufsteam unserer Website wenden, um die neuesten Produktinformationen und Verfügbarkeit zu erhalten.

Bauteile mit ähnlicher Spezifikation

Die rechten drei Teile haben ähnliche Spezifikation wie Sharp Microelectronics PQ070XH02ZPH.

Produkteigenschaften PQ070XH01ZPH PQ070XH02ZZH PQ070XF02SZH PQ070XNA2ZPH
Artikelnummer PQ070XH01ZPH PQ070XH02ZZH PQ070XF02SZH PQ070XNA2ZPH
Hersteller Sharp Microelectronics Sharp Microelectronics Sharp Microelectronics Sharp Microelectronics
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Ausgangskonfiguration - - - -
Verpackung / Gehäuse - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Aktuell - Ruhig (Iq) - - - -
Betriebstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Supplier Device-Gehäuse - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Spannung - Ausgabe (max) - - - -
Spannung - Eingang (Max) - - - -
Kontrollfunktionen - - - -
Ausgabetyp - Current - Unbuffered Voltage - Buffered -
Schutzfunktionen - - - -
PSRR - - - -
Spannungsabfall (Max) - - - -
Befestigungsart - Surface Mount Through Hole Surface Mount
Spannung - Ausgang (Min / Fixed) - - - -
Anzahl der Regler - - - -
Strom - Ausgabe - - - -
Serie - - - -

PQ070XH02ZPH Datenblatt PDF

Laden Sie PQ070XH02ZPH PDF -Datenblätter und Sharp Microelectronics -Dokumentation für PQ070XH02ZPH - Sharp Microelectronics herunter.

Datenblätter
PQ070XH02ZxH.pdf
