2N2219 NPN -Transistor: Spezifikationen, Anwendungen und Datenblätter

In diesem eingehenden Leitfaden wird die Details des 2N2219 NPN-Transistors untersucht, einem prominenten Kleinsignaltransistor, der für seine Haltbarkeit und Anpassungsfähigkeit bei Verstärkung und Schaltaufgaben gefeiert wird.Durch die Untersuchung seiner charakteristischen Struktur mit einer P-Typ-Schicht zwischen zwei Materialien vom Typ n-Typ zeigt dieser Artikel, wie der 2N2219 schwache Signale mit Effizienz verstärkt und die Grundlagen für zahlreiche technologische Innovationen legt.Wir werden seine Betriebsprinzipien, thermischen Eigenschaften, Anwendungen und Schaltungsdesign -Techniken aufschlüsseln.

Katalog

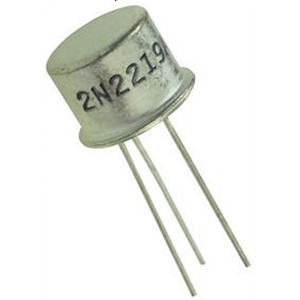

Überblick über den 2N2219 NPN -Transistor

Der 2N2219 Der NPN-Transistor ist ein zuverlässiger und vielseitiger kleiner Signaltransistor, der häufig zur Verstärkungs- und Schaltanwendungen verwendet wird.Bekannt für sein langlebiges Metallkanister-Design bietet eine verbesserte Wärmeabteilung im Vergleich zu Alternativen mit Kunststoff, sodass es bei etwas höherer Spannung und Leistungsniveaus betrieben werden kann.Dies macht es zu einer beliebten Wahl in Schaltkreisen, die sowohl Effizienz als auch Robustheit erfordern.In Betrieb sind der Sammler und den Emitter des Transistors umgekehrt, bis eine kleine Spannung auf seine Basis angewendet wird.Dies verschiebt das Gerät in einen vorwärts gerichteten Zustand, sodass der Strom zwischen Kollektor und Emitter fließen kann.Durch die sorgfältige Regulierung des Basisstroms, idealerweise unter 5 mA, kann der 2N2219 die Signale effektiv verstärken oder Schaltaufgaben mit einer Stromkapazität von bis zu 800 mA in seinem gesättigten Zustand verarbeiten.Wenn der Basisstrom entfernt wird, kehrt der Transistor in seinen Grenzzustand zurück, sodass er für Schaltungen gut geeignet ist, die schnelle Ein-/Aus-Übergänge erfordern.Das Metallgehäuse des 2N2219 verbessert nicht nur seine Haltbarkeit, sondern verbessert auch das thermische Management und ermöglicht es der Komponente, eine höhere Leistung ohne Überhitzung zu bewältigen.Für anspruchsvollere Anwendungen kann das Hinzufügen von Kühlkörper oder ein steigender Luftstrom eine übermäßige Erwärmung verhindern und eine konsistente Leistung gewährleisten.Diese Eigenschaften machen den 2N2219 zu einer vertrauenswürdigen Auswahl für hochfrequentierte Umschalt- und Leistungsdesigns.

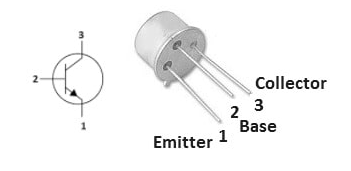

2N2219 Pin -Konfiguration

Pin -Nr.	Pin -Name	Beschreibung
Pin 1	Emitter	Der Strom des Stroms fließt durch dieses Terminal aus und ist normalerweise mit GND verbunden.
Pin 2	Base	Steuert die Transistor -Vorurteile und dreht den Transistor Auf oder aus.
Pin 3	Kollektor	Ermöglicht den Stromfluss und ist normalerweise mit a verbunden laden.

2N2219 Spezifikationen und Merkmale

Merkmal/Spezifikation	Details
Typ	Kleiner Signal -NPN -Transistor
Paket/Fall	To-39
Betriebstemperaturbereich	-65 ° C bis 150 ° C.
Anzahl der Stifte	3
Polarität	Npn
Maximaler Sammlerstrom (IC)	800 mA
Übergangsfrequenz (FT)	250 MHz
Emitter-zu-Base-Spannung (VEB)	5 v
Minimaler Gleichstromverstärkung (HFE)	30
Reittyp	Durch Loch
Maximale Leistungsdissipation	800 MW
Collector-to-Emitter-Breakdown-Spannung	30 v
Collector-to-Emitter-Sättigungsspannung	1,6 v
Collector-to-Base-Spannung	60 v
Zeitschaltzeit	40 ns
Ausbausendzeit	250 ns

2N2219 Äquivalente und Alternativen

Äquivalente

• 2N5551

• NTE123

• 2N2218

• 2N3109

• 2N4403

• 2N3107

Alternativen

• BC636

• BC549

• BC639

• 2n2369

• BC547

• 2n3055

• 2N3906

• 2N3904

• 2N5551

• 2SC5200

Erstellen einer NICD -Batterie -Ladekreislauf

Das Hauptziel des Schaltungsdesigns ist es, eine 12 -V -NICD -Batterie zu verjüngen, indem ein stetiger Strom von ca. 74 mA liefert.Dieser stabile Strom sorgt dafür, dass die Batterie ohne Überladung effizient lädt, da die Schaltung so ausgelegt ist, dass die Batterie automatisch eingestellt wird, sobald die Batterie die volle Kapazität erreicht hat.Das Design priorisiert einen niedrigen Innenwiderstand, der die Wärmeerzeugung minimiert und die Lebensdauer der Batterie auf subtile Weise durch Reduzierung der Belastung der internen Chemie erweitert.Die Schlüsselkomponenten der Schaltung umfassen einen 2N2219 -Transistor, eine 5,6 -V -Zenerdiode und die 12 -V -NICD -Batterie selbst.Der Transistor spielt eine doppelte Rolle als Schalt- und Verstärkungsgerät, wodurch der Strom reguliert wird, um eine konsistente 74 mA aufrechtzuerhalten.Gleichzeitig stabilisiert die Zener -Diode die Spannung über den Emitter des Transistors und stellt sicher, dass Spannungsschwankungen während des Lades minimiert werden.Diese Maßnahmen verbessern die Zuverlässigkeit des Ladevorgangs und schützen die Batterie vor Schaden.

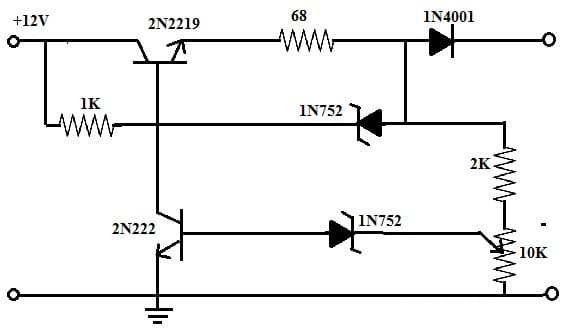

NICD -Batterie -Ladekreislauf

Der 2N2219 -Transistor ist ein wesentlicher Bestandteil der Stromstabilität in der Schaltung.Es fungiert als Gatekeeper und stellt die korrekte Menge an Stromströmen für die Batterie sicher.Ohne ordnungsgemäße Regulierung kann übermäßiger Strom zu einer Überhitzung führen, ein Phänomen, das als thermischer Ausreißer bekannt ist.Dieser Zustand kann sowohl die Schaltung als auch die Batterie stark schädigen.Durch sorgfältige Auswahl des 2N2219 mildert die Schaltung diese Risiken und sorgt für einen sicheren und effizienten Betrieb.Die Einbeziehung einer 5,6 -V -Zenerdiode ergänzt dieses Design weiter.Diese Diode stabilisiert die Spannung, die in den Transistor eingespeist wird, wodurch sich geringfügige Spannungsschwankungen daran hindern, den Ladevorgang zu beeinflussen.Diese Anpassung ermöglicht es dem Ladegerät, geringfügige Abweichungen des Batteriedesigns zu berücksichtigen, die Effizienz zu maximieren und die Gesundheit der Batterie zu verlängern.Zusätzliche Komponenten wie Widerstände und Kondensatoren werden häufig in die Schaltung integriert.Widerstände werden verwendet, um übermäßigen Strom zu begrenzen und die Schaltung vor Überlastung zu schützen.In der Zwischenzeit helfen Kondensatoren bei der Verwaltung von transienten Spannungsspitzen, die bei Leistungsschwankungen oder plötzlichen Laständerungen auftreten können.Die Feinabstimmung dieser Elemente bietet nicht nur eine zusätzliche Schutzschicht für die Batterie, sondern verbessert auch die Haltbarkeit des Ladegeräts selbst.

Eigenschaften des 2N2219 -NPN -Transistors

Vielseitigkeit in der Verstärkung

Der 2N2219-Transistor wird für seine Rolle bei der Verstärkung von elektrischen Strömen hoch geschätzt, was es zu einer Anlaufstelle für Schalt- und Verstärkerschaltungen macht.Seine Operation hängt an einer vorwärts gerichteten Basis-Emitter-Verbindung ab, an der die Basis im Verhältnis zum Emitter positiv geladen werden muss.Diese Konfiguration erstellt einen gesteuerten Weg für den Stromfluss, wodurch eine effiziente Verstärkung ermöglicht wird.Durch die Manipulation des Basisstroms können Sie eine präzise Steuerung über den verstärkten Ausgang erreichen, wodurch dieser Transistor für eine Vielzahl elektronischer Anwendungen von der Audioverstärkung bis zur Signalverarbeitung geeignet ist.

Hohe Eingangsimpedanz und Signalintegrität

Eine der herausragenden Merkmale des 2N2219 ist seine hohe Eingangsimpedanz, die die Menge des Stroms aus der vorhergehenden Stufe in einer Schaltung minimiert.Dieses Attribut stellt sicher, dass das ursprüngliche Signal ungelandt bleibt und seine Qualität während des Verstärkungsverfahrens beibehält.Dies macht den 2N2219 in empfindlichen Schaltkreisen wie Audiosysteme oder Messgeräte wirksam.Die Fähigkeit des Transistors, die Energieeffizienz mit Signalreinheit auszugleichen, ist ein wichtiger Grund für den weit verbreiteten Einsatz in kommerziellen und experimentellen elektronischen Designs.

Schnelle Schaltfähigkeit

Der 2N2219 ist gleichermaßen in der Schaltanwendungen geschaltet, wobei er als reaktionsbedingte Änderungen der Eingangsbedingungen als schnelles Ein-/Aus -Gerät fungiert.Die schnelle Reaktionszeit ermöglicht es ihm, fast sofort zwischen den Zuständen zu wechseln, sodass es ideal für Schaltkreise, die präzise Timing erfordern, wie z. B. Impulsgenerierung, digitale Logik -Gates und Motorsteuerungssysteme.Darüber hinaus hilft seine Effizienz beim Umschalten bei der Energie und Reduzierung der Wärmeableitung, die benötigte Faktoren in modernen, leistungsempfindlichen elektronischen Systemen sind.Diese Kombination von Geschwindigkeit und Effizienz macht den 2N2219 zu einer zuverlässigen Wahl für die Gestaltung modernster Technologie.

Umgekehrte Ausgabe für kreatives Schaltungsdesign

Ein faszinierendes Merkmal des 2N2219 ist die Fähigkeit, bei vollständiger Aktivierung einen umgekehrten Ausgang zu erzeugen.Dies bedeutet, dass sich die Spannung am Kollektor (Ausgang) von der an der Basis (Eingabe) unterscheidet und innovative Schaltungskonfigurationen ermöglicht.Diese Inversionseigenschaft kann in Anwendungen genutzt werden, die eine logische Negation erfordern, z. B. keine Gates in digitalen Schaltungen oder in Kombination mit anderen Komponenten, um komplexe, multifunktionale Designs zu erstellen.

Integration von 2N2219 -Transistor in Mikrocontroller

Der 2N2219-Transistor fungiert als kompetente Schalter in Mikrocontroller-Anwendungen und erleichtert die Verwaltung höherer Stromversorgungsgeräte mithilfe digitaler Signale mit geringer Leistung.Der Kollektor verbindet über die Last eine Stromversorgung, während der Emitter den Boden erreicht.Ein Microcontroller -Pin verbindet über einen Widerstand mit der Basis, um Strom zu verwalten und den Transistor vor potenziellen Überstromproblemen zu schützen.Die Berechnung des geeigneten Basiswiderstands erfordert ein kompliziertes Verständnis der Ausgangsspannung des Mikrocontrollers, des Basis-Emitter-Spannungsabfalls und des beabsichtigten Basisstroms.Dieses Setup lebt in Szenarien, in denen Mikrocontroller elektromechanische Komponenten wie Relais oder Motoren regeln, was einen für Effizienz und Zuverlässigkeit geschliffenen Prozess widerspiegelt.

Berechnung der Widerstandswerte

Die Wahl der Widerstandswerte beeinflusst die funktionale Leistung des Transistors.Beachten Sie zunächst die Ausgangsspannung des Mikrocontrollers und reduzieren sie durch den Basis-Emitter-Spannungsabfall, der im Allgemeinen auf 0,7 Volt für den 2N2219 stellt.Teilen Sie durch den gezielten Basisstrom, um den Widerstandswert zu bestimmen.Sie können die folgende Formel für den Basisstrom (IB) verwenden:

Code für Transistorregulierung

Code -Ausschnitte aus Mikrocontroller -Projekten bieten ein praktisches Verständnis der effektiven Regulierung des 2N2219.Zum Beispiel umschalten in AVR -Mikrocontrollern häufig benannte Stifte.Das Einstellen eines Pin -Hochs initiiert Strom durch die Basis, aktiviert den Transistor und setzt den Basisstrom mit niedrigem Stopps, wodurch der Transistor deaktiviert wird.Diese genaue Manipulation von Hochleistungsgeräten durch gut gemachten Code veranschaulicht beispielhaft die Flexibilität und das transformative Potenzial von mikrocontroller-gesteuerten Anwendungen.

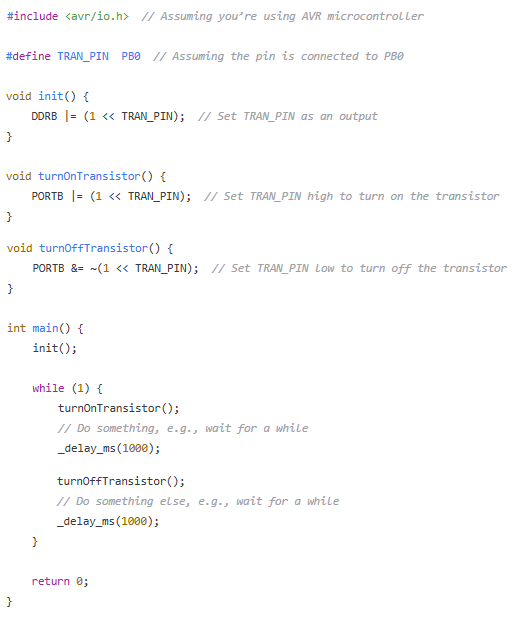

Beispielcode

Vorteile des 2N2219 NPN -Transistors

Schnelles Schalten und Hochgeschwindigkeitsleistung

Eine der herausragenden Eigenschaften des 2N2219 -Transistors ist die außergewöhnliche Elektronenmobilität, die im Vergleich zu PNP -Transistoren schnelleres Schalten ermöglicht.Dieses Merkmal ist in hochfrequenten Anwendungen wie Signalverstärkung und dynamischen Schaltschaltkreisen wertvoll.In Kommunikationssystemen kann beispielsweise eine schnelle Signalverarbeitung die Qualität und Effizienz der Datenübertragung verbessern.In ähnlicher Weise helfen schnell, dass sich schnell zu sankte Transistoren wie das 2N2219 die Präzision und Geschwindigkeit für Hochleistungsmaschinen aufrechterhalten.

Einfache Integration in negative Systeme

Die NPN-Struktur des 2N2219 ist so konzipiert, dass sie effizient mit negativen Systemen zusammenarbeiten, die häufig in einer überwiegenden Mehrheit der elektronischen Geräte vorkommen.Diese inhärente Kompatibilität vereinfacht das Schaltungsdesign, da zusätzliche Komponenten oder komplexe Konfigurationen reduziert werden, um einen reibungslosen Betrieb zu gewährleisten.Die vereinfachte Integration beschleunigt nicht nur den Entwurfsprozess, sondern verbessert auch die Gesamtsystemzuverlässigkeit.Durch die Minimierung der potenziellen Fehlerpunkte trägt der 2N2219 zu stabileren und langlebigen elektronischen Systemen bei, die in Anwendungen verwendet werden, die von der Automobilelektronik bis hin zu Geräten reichen, dass Prioritäten Zuverlässigkeit und Langlebigkeit sind.

Effektive Spannungshandhabung und Energieeffizienz

Ein weiterer Vorteil des 2N2219 ist die Fähigkeit, höhere Spannungen effektiv zu verwalten.Dies macht es zu einer zuverlässigen Wahl für Hochleistungsanwendungen, bei denen Komponenten häufig dem Risiko einer Überhitzung oder Leistungsverschlechterung konfrontiert sind.Der 2N2219 ist so konzipiert, dass er auch unter anspruchsvollen Bedingungen effizient betrieben wird und eine konsistente Leistung ohne die Gefahr eines thermischen Ausreißers oder des Komponentenfehlers bietet.Der niedrige Stromverbrauch des Transistors unterstützt die Energieeinsparung und sorgt für energieeffiziente Konstruktionen ideal.In Anwendungen wie erneuerbaren Energiesystemen oder batteriebetriebenen Geräten, bei denen Energieeffizienz und nachhaltige Leistung hervorragend sind, bietet der 2N2219 ein hervorragendes Gleichgewicht zwischen Leistungsabwicklung und minimaler Energieverbrauch.

Ideal für eine leichte Verstärkung

Der 2N2219 eignet sich gut für leichte Verstärkungsaufgaben und übertrifft häufig andere beliebte NPN-Transistoren wie das 2N2222 in Bezug auf Effizienz und Signalintegrität.Das Design sorgt für saubere und konsistente Signalverstärkung wie Audiogeräte, Funksender und Kommunikationsgeräte.In Audiosystemen ist die Aufrechterhaltung der Signalintegrität beispielsweise der Schlüssel zur Bereitstellung von qualitativ hochwertigem Klang ohne Verzerrung.In ähnlicher Weise ist bei Kommunikationstechnologien eine zuverlässige Signalverstärkung für eine klare und ununterbrochene Datenübertragung erforderlich.

Anwendungen des 2N2219 NPN -Transistors

Schalt- und Signalverstärkung

Der 2N2219 -Transistor findet für seine Fähigkeiten zur Verstärkung und Signalverstärkung gefeiert und findet einen Platz in Schaltkreisen, der Genauigkeit und Effizienz verlangt.Innerhalb des Leistungsmanagements fördert es LEDs und betreibt Relais ordentlich, wodurch deren Anpassungsfähigkeit hervorgehoben wird.Viele bewundern seine konsequente Leistung in einem Spektrum der Betriebsbedingungen.

Verbesserung in Darlington -Paarkonfigurationen

Der 2N2219 wird in Darlington -Paar -Setups verwendet und steigert den Strom und zeigt seine Rolle bei der Erzielung eines hohen Gewinns innerhalb von Kompaktschaltungen.Dieses Attribut ist vorteilhaft darin, Raum zu sparen, ohne die Funktionalität zu beeinträchtigen, ein Hauptanliegen in der zeitgenössischen elektronischen Gestaltung.

Exzellenz in der Audio- und Leistungsverstärkung

Im Bereich der Audio- und Leistungsverstärkung, wo Klarheit und Stärke wichtig sind, gedeiht der 2N2219.Die Kompetenz bei der Ausführung von Aufgaben mit Hochgeschwindigkeitswechsel verbessert den Reiz in Szenarien, die schnelle Reaktionszeiten erfordern, was zwischen der durchschnittlichen und bemerkenswerten Leistung unterscheiden kann.

Funktionalität in DC- und VHF/UHF -Anwendungen

In den DC- und VHF/UHF -Szenarien ermöglicht die Robustheit dieses Transistors es, selbst unter strengen Bedingungen effektiv zu funktionieren.Es ist eine häufige Komponente bei DIY-Kits und Elektronikprojekten, da sie hervorragend in der Lage sind, sowohl niedrige als auch hochfrequente Operationen effektiv zu handhaben.

Datenblatt PDF

2N2219 Datenblätter:

Microchip CA Prop65.pdf

Microchip Reach.pdf

Microchip rohs.pdf

Fertigungsänderung 23/Februar/2021.pdf
