ADM5170AP-Leitungsanleitung: Funktionen, Pinbelegungen, Anwendungen und RS-232/RS-423-Signalumwandlung

In diesem Leitfaden dreht sich alles um den ADM5170AP, einen speziellen Chip, mit dem Signale in digitalen Kommunikationssystemen gesendet werden können.Es konzentriert sich darauf, wie dieser Chip grundlegende logische Signale (wie TTL oder CMOs) aufnimmt und sie in stärkere RS-232- oder RS-423-Signale für eine bessere Übertragung umwandelt.Außerdem wird erläutert, wie mit dem ADM5170AP den Ausgangsmodus ausgewählt, die Signalgeschwindigkeit eingestellt und effizient verwendet werden kann.Es wird hervorgehoben, wie dieser Chip die Verbindung und Senden von Daten und zuverlässig über längere Entfernungen erleichtert.

Katalog

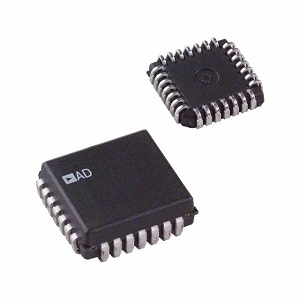

ADM5170AP -Übersicht

Der ADM5170AP ist ein vielseitiger Oktal -Linien -Treiber, der auf digitale Kommunikationssysteme zugeschnitten ist und Datenraten bis zu 116 kb/s behandelt.Es ist einzigartig konstruiert, TTL- oder CMOS-Eingänge zu akzeptieren, die dann invertiert und in RS-232E- oder RS-423A-Signalpegel übersetzt werden.Diese Flexibilität unterliegt den Modus Select Inputs MS+ und MS–;Beide auf GND initiiert den RS-423-Betrieb, während das Verbinden von MS+ mit VDD und MS-mit VSS den RS-232-Betrieb ermöglicht.Die Ausgangsschwankung kann durch Anschließen eines externen Widerstands zwischen dem SRA -Stift (SRA -Einstellung (SRA) und GND) fein von 10 V/µs auf 2,2 V/µs eingestellt werden, wobei verschiedene Kabellängen und -typen gerecht werden.Das Gerät verfügt außerdem über Ausgänge, die mit dem EN -Pin (Enable Input) deaktiviert werden können, wodurch die gemeinsame Nutzung einer gemeinsamen Ausgangsleitung ermöglicht wird, die die Flexibilität und Effizienz des Systemdesigns verbessert.Der ADM5170AP integriert CMOS-Technologie mit geringer Leistung, Ausgangskurzschaltungsschutz und TTL/CMOS-kompatible Eingänge, wodurch es zu einer idealen Wahl für Hochgeschwindigkeitsmodems, Computer-E/A-Anschlüsse und Übersetzungsanwendungen auf Logikebene ist.

Wenn Sie darüber nachdenken, Ihre Systeme zu aktualisieren oder Ihre Produktlinie zu erweitern, ist der ADM5170AP eine intelligente Wahl.Kontaktieren Sie uns noch heute, um Ihre Massenbestellung aufzugeben und sicherzustellen, dass Ihr Inventar die Nachfrage mit dieser Hochleistungskomponente entspricht.

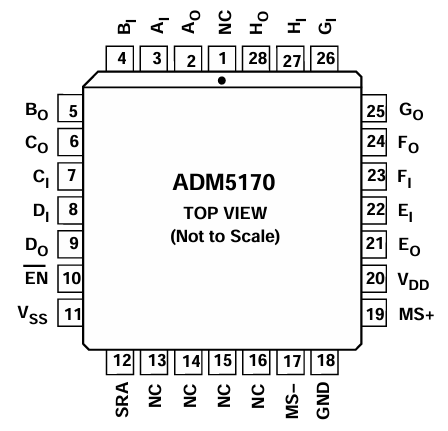

ADM5170AP PIN -Konfiguration

Mnemonisch	Funktion
VDd	Stromversorgungseingabe, +10 V ± 10%.
VSs	Stromversorgungseingabe, –10 V ± 10%.
GND	Erdungsnadel.Muss mit 0 V angeschlossen sein.
AICH ...HICH	Digitale Eingabe an die Treiber A bis H.
AO ...HO	RS-232/RS-423 Ausgang von Treibern A bis H.
En	Pin aktivieren.Wenn sie hoch sind, sind alle Ausgänge 3-geschlossen.
MS+, MS-–	Modus Wählen Sie Eingänge aus.Wird verwendet, um die Ausgangsniveau zu steuern Swing.Mit MS+ & MS- an GND verbunden werden RS-423A-Ausgangspegel ausgewählt.Mit MS+ mit V verbundenDd Und MS - mit V verbundenSs, RS-232 Ausgangspegel werden entwickelt.
Sra	Eingabe der Slw -Rate einstellen.Ein externer Widerstand (2 kΩ bis 10 Kω) zwischen diesem Stift und GND angeschlossen wird zur Steuerung der Ausgangsschwankung Geschwindigkeit (10 V/µs bis 2,2 V/µs).

ADM5170AP CAD -Modelle

ADM5170AP -Symbol

ADM5170AP -Fußabdruck

ADM5170AP 3D -Modell

ADM5170AP -Funktionen

• Acht Ein-End-Linienfahrer: Der ADM5170AP enthält acht unabhängige Linienfahrer in einem Paket, die gleichzeitig mehrere Datenübertragungskanäle ermöglichen.Diese Funktion ist nützlich für komplexe digitale Kommunikationssysteme, die mehrere Signalausgänge erfordern

• Standards Compliance: Dieses Gerät entspricht der EIA RS-232E-, RS-423A- und CCITT V.10/X.26-Standards, um sicherzustellen, dass es reibungslos innerhalb einer Reihe digitaler Kommunikationsrahmen arbeiten kann und mit internationalen Kommunikationsprotokollen kompatibel ist.

• Programmierbare Slid -Rate: Sie können die Ausgangsschwankung von 10 V/µs auf 2,2 V/µs einstellen, indem Sie einen externen Widerstand zwischen dem Stift und dem Masse (SRA -Einstellung) anschließen.Diese Einstellbarkeit ermöglicht die Feinabstimmung der Signalintegrität entsprechend den Eigenschaften des Verbindungskabels, wodurch Signalreflexionen und Übertragungsfehler reduziert werden.

• Breites Versorgungsspannungsbereich : Der ADM5170AP arbeitet mit einem Versorgungsspannungsbereich von 9 V bis 15 V für VDD und von –9 V bis –15 V für VSS.Dieses breite Sortiment berücksichtigt verschiedene Netzteile und verbessert die Flexibilität des Geräts in verschiedenen Systemkonfigurationen.

• CMOS -Technologie mit geringer Leistung: Der ADM5170AP wurde mit CMOS -Technologie mit geringer Leistung erbaut und reduziert den Stromverbrauch auf 40 MW, wenn sie deaktiviert sind.Diese Funktion ist wichtig für die energiesparende Systeme in Systemen, die lange Betriebszeiten und Nachhaltigkeit erfordern.

• 3-Staatenausgänge: Die Ausgangsnadeln des ADM5170AP können mit dem EN -Pin (aktiviert) deaktiviert werden.Diese Funktionalität ermöglicht das Teilen gemeinsamer Kommunikationslinien und verhindert Signalstörungen, sodass sie ideal für Systeme, bei denen mehrere Treiber Ausgangswege teilen.

• TTL/CMOS -kompatible Eingänge: Der Line -Treiber akzeptiert sowohl TTL- als auch CMOS -Eingangsniveaus und bietet eine Vielseitigkeit bei der Vernetzung mit verschiedenen Logikfamilien.Diese Funktion vereinfacht den Entwurfsprozess, indem die Notwendigkeit einer zusätzlichen Hardware für die Verschiebung von Niveau entfällt.

• Ausgangskurzschlussschutz: Es beinhaltet einen integrierten Schutz gegen Ausgangshorts, der die Zuverlässigkeit und Haltbarkeit des Geräts durch Verhinderung von Schäden durch versehentliche Kurzschlüsse während des Betriebs verbessert.

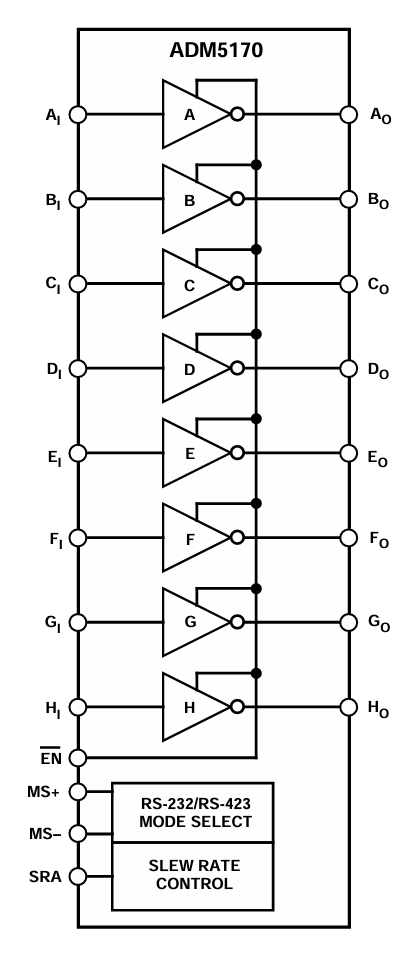

ADM5170AP -Blockdiagramm

Der Blockdiagramm der ADM5170AP Veranschaulicht seine Funktion als Oktallinien-Treiber und verarbeitet acht Eingangs-Output-Signalkanäle mit einem bis H. Jeder Signaleingang (KI bis HI) durch einen dedizierten Inverting Line-Treiber, der konvertiert TTL/CMOS Geben Sie die Signale in den entsprechenden Leitungsfahrerausgangspegeln (AO bis HO) ein.Diese Ausgänge können entweder nach RS-232- oder RS-423-Standards funktionieren, abhängig von dem über die MS+ und MS-Pins ausgewählten Modus.Der Modus auswählen Block am unteren Rand des Diagrammschalters zwischen den Signalpegeln von RS-232 und RS-423.

Zusätzlich zeigt das Diagramm a Schwindelkontrolle Pin (SRA), mit dem die Übergangsrate der Ausgangssignale eingestellt werden kann.Dies hilft bei der Verwaltung der Signalintegrität und der elektromagnetischen Interferenz (EMI), insbesondere über längere Übertragungsleitungen.Der En PIN ist eine Aktivitätsregelung, die alle Treiber gleichzeitig aktiviert oder deaktiviert.Insgesamt ist der ADM5170AP ein vielseitiger Line -Treiber -IC, der in digitalen Kommunikationssystemen verwendet wird, um mehrere Standards zu unterstützen und eine zuverlässige Signalübertragung über serielle Datenverbindungen zu gewährleisten.

ADM5170AP -Spezifikationen

Typ	Parameter
Hersteller	Analog Devices Inc.
Verpackung	Rohr
Teilstatus	Veraltet
Typ	Treiber
Protokoll	RS232, RS423
Anzahl der Treiber/Empfänger	8/0
Datenrate	116 kbit / s
Spannung - Versorgung	9v ~ 15V
Betriebstemperatur	-40 ° C ~ 85 ° C.
Montagetyp	Oberflächenhalterung
Paket / Fall	28-LCC (J-Lead)
Lieferantengerätepaket	28-PLCC (11.51X11.51)
Grundproduktnummer	ADM5170

ADM5170AP Ausgangsmodusprogrammierung

Der ADM5170AP -Chip verfügt über zwei Ausgangsmodi, mit denen er mit unterschiedlichen Spannungsstandards zum Senden von Signalen funktioniert.Diese Modi sind:

1. Niedriger Ausgangsmodus: Dieser Modus folgt dem RS-423A-Standard, der für eine einfache Punkt-zu-Punkt-Kommunikation verwendet wird.Um diesen Modus zu verwenden, verbinden Sie den Modus aus, um MS+ und MS– direkt zum Boden (GND) auszuwählen.Dieses Setup hält die Spannungsniveaus niedriger und kontrollierter, was gut ist, um Interferenzen zu vermeiden, wenn die Linien nahe beieinander liegen.

2. Hoher Ausgangsmodus: Dieser Modus stimmt mit dem RS-232-Standard überein und eignet sich für Szenarien, in denen Kabel lang sind oder das Signal weit reisen muss, da es stärkere und höhere Spannungssignale ermöglicht.Um diesen Modus zu aktivieren, verbinden Sie MS+ mit der positiven Stromversorgung (VDD) und MS - mit der negativen Stromversorgung (VSS).Dies macht den Ausgang stärker und stellt sicher, dass das Signal über längere Strecken klar bleibt.

Eingänge				Ausgänge
MS+	MS-	En	Daten
GND	GND	0	0	5 V bis 6 V (RS-423)
GND	GND	0	1	–5 V bis –6 V (RS-423)
VDd	VSs	0	0	(VDD-3 V) (RS-232) ¹
VDd	VSs	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	High Z

ADM5170AP -Anwendungen

Hochgeschwindigkeitskommunikationssysteme

Der ADM5170AP ist ideal für Hochgeschwindigkeitskommunikationssysteme geeignet, da die Datenraten bis zu 116 kb/s umgehen können.Dies macht es perfekt für Anwendungen, die eine schnelle und zuverlässige Datenübertragung über Netzwerke erfordern.

Computer -I/O -Ports und Peripheriegeräte

Dieser Linienfahrer wird ausgiebig bei der Schnittstellen von Computereingangs-/Ausgangsanschlüssen und Peripheriegeräten verwendet.Die Kompatibilität mit TTL/CMOS-Werten und RS-232E/RS-423A-Standards stellt sicher, dass sie sich nahtlos in eine Vielzahl von Computerhardware integrieren und die Konnektivität und den Datenfluss zwischen Geräten verbessern können.

Hochgeschwindigkeitsmodems

Angesichts der hohen Datenrate-Handhabung und der einstellbaren Slw-Rate ist der ADM5170AP eine ausgezeichnete Wahl für Hochgeschwindigkeitsmodemanwendungen.Es hilft, Datensignale effektiv zu modulieren und zu demodulieren und eine klare und konsistente Internetverbindung zu gewährleisten.

Drucker

In Druckern hilft der ADM5170AP bei der zuverlässigen Übertragung von Daten zwischen dem Computer und dem Drucker.Seine Fähigkeit, Daten ohne Verlust effektiv über längere Strecken zu übertragen, sorgt für qualitativ hochwertige und schnelle Druckvorgänge.

Übersetzung von Logikebene

Das Gerät spielt auch eine Rolle bei der Logikebene-Translation und konvertiert TTL- oder CMOS-Eingangsniveaus in RS-232E- oder RS-423A-Ausgangspegel.Diese Funktion ist gut in Systemen, in denen Geräte auf unterschiedlichen Logikebene arbeiten und die Kompatibilität und eine effektive Kommunikation über verschiedene elektronische Komponenten hinweg sicherstellen.

ADM5170AP Ähnliche Teile

• ADM560JRSZ

• ADM5170JP-REEL

• ADM560JRS

ADM5170AP Vorteile

Doppelprotokollunterstützung mit Moduswählen

Mit dem ADM5170AP können Sie zwischen RS-232E und RS-423A-Ausgangsstandards unter Verwendung der Auswahl von Modus ausgewählten Eingänge (MS+ und MS-) auswählen.Diese doppelte Kompatibilität bietet Flexibilität im Anwendungsdesign und entspricht verschiedenen Kommunikationsanforderungen, ohne dass zusätzliche Komponenten erforderlich sind.

Acht unabhängige Fahrer

Durch die Integration von acht einstöckigen Leitungstreibern in ein Paket minimiert der ADM5170AP die Notwendigkeit mehrerer Chips, spart Platz und verringert die Komplexität des Systemdesigns.Diese Integration ist in Umgebungen mit begrenzten PCB -Immobilien von Vorteil.

Breites Versorgungsspannungsbereich

Die Fähigkeit des Geräts, über einen breiten Versorgungsspannungsbereich (9 V bis 15 V für VDD und –9 V bis –15 V für VSS) zu arbeiten, macht es sich an verschiedene Leistungsumgebungen anpassbar und verbessert den Nutzen in verschiedenen Betriebsumgebungen.

Niedriger Stromverbrauch

Mit der CMOS -Technologie mit geringer Leistung verbraucht der ADM5170AP weniger Strom, insbesondere bei Behinderungen (nur 40 MW).Diese Energieeffizienz macht es für Anwendungen geeignet, bei denen Stromeinsparung erforderlich ist, z. B. batteriebetriebene Geräte.

TTL/CMOS -kompatible Eingänge

Die Kompatibilität mit Standard-TTL- und CMOS-Logikstufen stellt sicher, dass der ADM5170AP nahtlos mit einer breiten Palette digitaler Systeme schneiden kann, wodurch die Notwendigkeit von Hardware aus Levelverschiebung und Vereinfachung des Systemdesigns beseitigt wird.

Ausgangskurzschlussschutz

Mit integriertem Schutz vor Ausgangshorts bietet der ADM5170AP eine verbesserte Haltbarkeit und Zuverlässigkeit und schützt das Gerät und das System vor Schäden, die durch versehentliche Kurzschlüsse während des Betriebs verursacht werden.

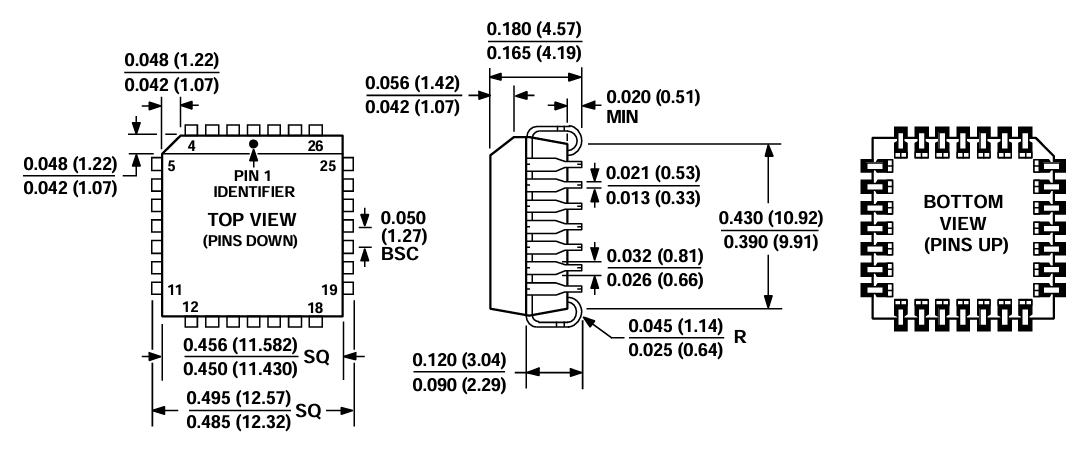

ADM5170AP -Verpackungsabmessungen

Paketabmessungen

Parameter	Dimension (mm)
Körperbreite (min - max)	12.32 - 12.57
Körperlänge (min - max)	11.43 - 11.58
Körperhöhe (min - max)	9.91 - 10,92
Bleispannweite (min - max)	4.19 - 4.57
Lead -Tonhöhe (typisch)	1.27
Bleidicke (min - max)	0,33 - 0,53
Bleibreite (min - max)	0,64 - 1,14
Standoff Höhe (min)	0,51
Blei -Schulterbreite (min - max)	1,07 - 1,42
Eckradius (R) (min - max)	0,64 - 1,14

Paketumriss

ADM5170AP Hersteller

Der ADM5170AP wird von hergestellt von Analog Devices Inc. (ADI), ein global anerkannter Führer bei der Gestaltung und Herstellung von integrierten Schaltkreisen für integrierte Signalverarbeitung (Digital Signal Processing).ADI wurde 1965 gegründet und mit Hauptsitz in Wilmington, Massachusetts, ist dafür bekannt, modernste Halbleiterlösungen zu liefern, die Anwendungen in Branchen wie Kommunikation, industrieller Automatisierung, Automobilsysteme und Unterhaltungselektronik bedienen.Der Ruf von ADI für Zuverlässigkeit und Innovation spiegelt sich in Komponenten wie dem ADM5170AP wider, der den Fokus des Unternehmens auf die Signalintegrität, den geringen Stromverbrauch und die Flexibilität des Systems zeigt.Analoge Geräte stellt sicher, dass jedes Produkt, einschließlich des ADM5170AP, strengen Qualitäts- und Leistungsstandards für moderne elektronische Systeme entspricht.

Abschluss

Der ADM5170AP bietet eine abgerundete Lösung für digitale Kommunikationsanwendungen, die eine robuste Signalumwandlung und die Protokollflexibilität fordern.Mit Unterstützung der RS-232E- und RS-423A-Standards, acht unabhängigen Treiberkanälen und Funktionen wie programmierbarer Slip-Rate und Ausgangsmöglichkeit vereinfacht dies die Konstruktionsintegration über eine breite Palette von Systemen.Seine Kompatibilität mit TTL/CMOS-Eingängen, niedrigem Strom und integriertem Kurzschlussschutz erhöht den Nutzen in energieempfindlichen und räumlich begrenzten Umgebungen weiter.Der ADM5170AP unterstützt durch den Ruf von Analog Devices für Qualität und Innovation und ist eine solide Wahl für diejenigen, die in seriellen Kommunikationsanwendungen zuverlässige Leistung suchen.
