Vollständiger Leitfaden zu Optokopplern für Anfänger

Bei der Arbeit mit elektronischen Schaltkreisen müssen Sie häufig Signale übertragen und gleichzeitig die sichere Isolierung der Teile gewährleisten.In diesem Artikel wird erklärt, was ein Optokoppler ist, wie er mit Licht funktioniert und welche Komponenten sich darin befinden.Außerdem erfahren Sie mehr über das Symbol, die Pin-Konfiguration, die verschiedenen Typen und die wichtigsten Spezifikationen.Darüber hinaus werden die Vorteile, Einschränkungen, häufigen Einsatzmöglichkeiten und der Vergleich mit Relais und Transformatoren erläutert.

Katalog

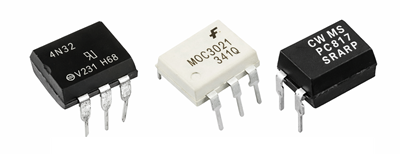

Abbildung 1. Optokoppler

Was ist ein Optokoppler?

Ein Optokoppler, auch Opto-Isolator genannt, ist eine elektronische Komponente, die dazu dient, Signale zwischen zwei Schaltkreisen zu übertragen und diese gleichzeitig elektrisch isoliert zu halten.Es nutzt Licht zur Informationsübertragung, wodurch eine direkte elektrische Verbindung zwischen Ein- und Ausgangsseite verhindert wird.Diese Isolierung trägt dazu bei, empfindliche Komponenten vor Spannungsspitzen, Rauschen und Erdschleifen zu schützen.Optokoppler werden häufig in der Leistungselektronik, Steuerungssystemen und Kommunikationsschnittstellen eingesetzt.

Der Hauptzweck eines Optokopplers besteht darin, Sicherheit und Signalintegrität in elektronischen Designs zu gewährleisten.Durch die Trennung von Hochspannungs- und Niederspannungskreisen wird das Risiko von Schäden und Störungen verringert.Es verbessert auch die Systemzuverlässigkeit, indem es unerwünschten Stromfluss zwischen Stromkreisen verhindert.Im modernen Leiterplattendesign eignen sich Optokoppler hervorragend für eine sichere und stabile Signalübertragung.

Aufbau eines Optokopplers

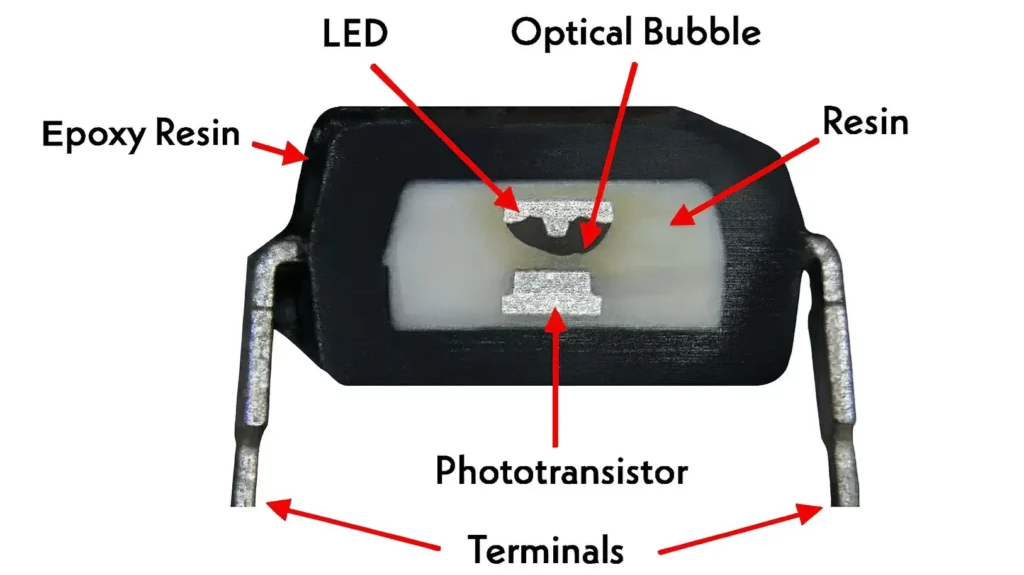

Abbildung 2. Interner Aufbau eines Optokopplers

• LED (Leuchtdiode)

Die LED ist die eingangsseitige Komponente, die Licht erzeugt, wenn Strom durch sie fließt.Für eine effiziente Signalübertragung besteht es üblicherweise aus infrarotemittierendem Halbleitermaterial.Die LED ist so positioniert, dass sie direkt auf den Fotodetektor im Inneren des Gehäuses zeigt.Seine Hauptaufgabe besteht darin, elektrische Eingangssignale in Lichtenergie umzuwandeln.

• Fototransistor (Fotodetektor)

Der Fototransistor ist auf der Ausgangsseite platziert und erfasst das von der LED emittierte Licht.Es wandelt das empfangene Licht in ein elektrisches Signal um.Diese Komponente reagiert empfindlich auf die Lichtintensität, die ihr Ausgabeverhalten steuert.Aufgrund seines guten Gleichgewichts zwischen Empfindlichkeit und Einfachheit wird es häufig verwendet.

• Optische Blase / Lichtpfad

Der optische Raum zwischen LED und Fotodetektor ermöglicht die Ausbreitung des Lichts ohne elektrischen Kontakt.Dieser Bereich gewährleistet eine vollständige elektrische Trennung zwischen den beiden Seiten.Es wurde sorgfältig entwickelt, um die Effizienz der Lichtübertragung zu maximieren.Der klare Pfad trägt dazu bei, eine stabile und genaue Signalübertragung aufrechtzuerhalten.

• Epoxidharz (Verkapselung)

Die internen Komponenten sind mit Epoxidharz ummantelt, um sie vor Feuchtigkeit, Staub und mechanischen Beschädigungen zu schützen.Dieses Material trägt auch dazu bei, die optische Klarheit für eine effiziente Lichtübertragung aufrechtzuerhalten.Es verleiht dem Gerät strukturelle Stabilität.Das Harz sorgt für langfristige Zuverlässigkeit in verschiedenen Umgebungen.

• Anschlüsse (Pins)

Die Klemmen stellen externe elektrische Verbindungen zur Eingangs- und Ausgangsseite bereit.Jeder Pin ist entweder dem LED-Eingang oder dem Fotodetektor-Ausgang zugeordnet.Sie sind so angeordnet, dass der Isolationsabstand eingehalten wird.Diese Pins ermöglichen eine einfache Integration in Leiterplattenschaltungen.

Wie funktioniert ein Optokoppler?

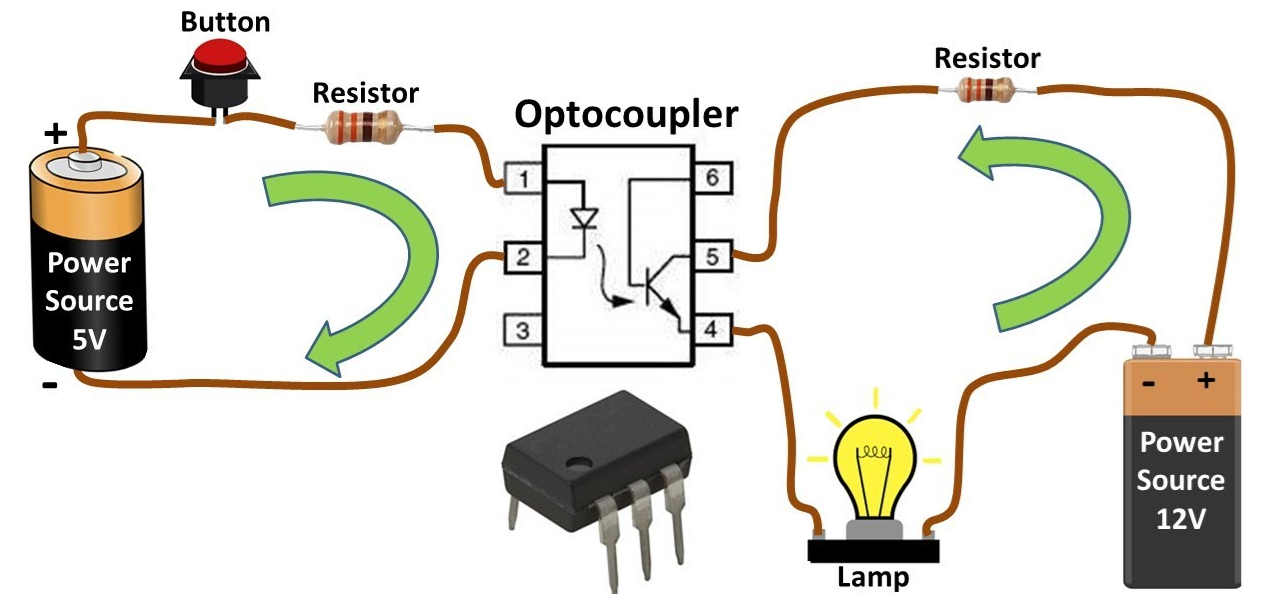

Abbildung 3. Funktionsprinzip des Optokopplers

Ein Optokoppler funktioniert, indem er ein elektrisches Signal in Licht und dann wieder in ein elektrisches Signal umwandelt.Wenn eingangsseitig eine Spannung angelegt wird, fließt Strom durch die LED, wodurch diese Licht aussendet.Dieses Licht wandert ohne direkte elektrische Verbindung durch den inneren Spalt.Die erzeugte Lichtmenge hängt von der Stärke des Eingangssignals ab.Dieses Verfahren gewährleistet eine sichere Signalübertragung zwischen isolierten Stromkreisen.

Auf der Ausgangsseite erkennt der Fotodetektor das einfallende Licht und erzeugt daraufhin ein entsprechendes elektrisches Signal.Dieses Ausgangssignal kann dann einen anderen Schaltkreis steuern, beispielsweise das Schalten einer Last oder das Senden von Logikdaten.Da die Verbindung optisch und nicht elektrisch erfolgt, können Rauschen und Hochspannung nicht durchgelassen werden.Dadurch eignet sich der Optokoppler ideal zum Schutz und zur Signalisolierung.Der Gesamtbetrieb ist einfach, zuverlässig und wird in elektronischen Systemen häufig verwendet.

Optokoppler-Symbol und Pin-Konfiguration

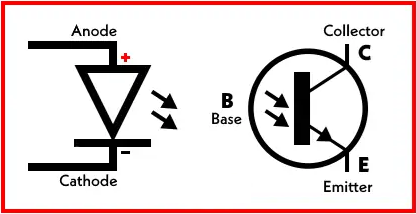

Abbildung 4. Optokoppler-Symbol und Pin-Konfiguration

Pin-Nr.	Pin-Name	Funktion
1	Anode (A)	Empfängt positive Eingangsspannung für die LED
2	Kathode (K)	Vervollständigt die LED-Eingangsschaltung
3	NC (Nr Verbindung)	Nicht intern verbunden, reserviert oder unbenutzt
4	Emitter (E)	Ausgangsterminal des Fototransistors
5	Sammler (C)	Hauptausgang Steuerterminal
6	Basis (B)	Optionale Steuerung der Fototransistorverstärkung

Arten von Optokopplern

Optokoppler werden nach der Art des Ausgabegeräts klassifiziert, das zur Signalerkennung verwendet wird.

Fototransistor-Optokoppler

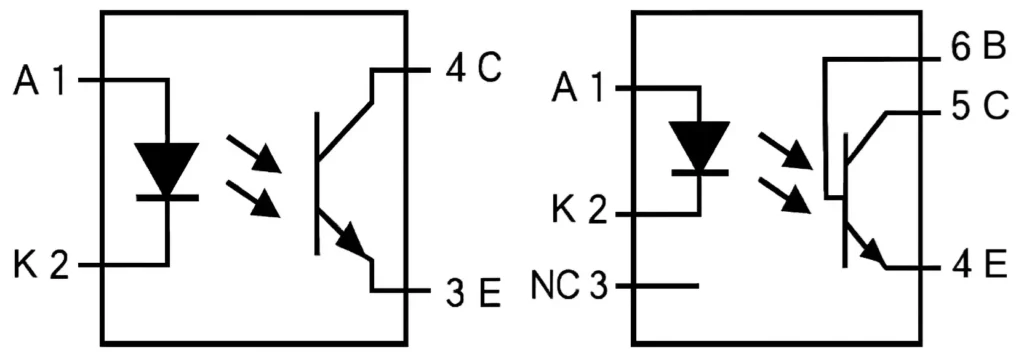

Abbildung 5. Fototransistor-Optokoppler

Ein Fototransistor-Optokoppler ist eine Art Optokoppler, der einen Fototransistor als Ausgangsgerät verwendet.Es wandelt das Licht der internen LED in ein gesteuertes elektrisches Ausgangssignal um.Der Fototransistor fungiert wie ein Schalter, der sich einschaltet, wenn er Licht empfängt.Dieser Typ wird häufig verwendet, da er eine gute Empfindlichkeit und ein einfaches Schaltungsdesign bietet.Es eignet sich für allgemeine Signalisolations- und Schaltaufgaben.Die Struktur zeigt typischerweise die LED, die mit einem Transistor innerhalb des Gehäuses ausgerichtet ist.Aufgrund seines ausgewogenen Verhältnisses von Geschwindigkeit und Verstärkung wird es häufig in Mikrocontroller-Schnittstellen und Steuerschaltungen mit geringem Stromverbrauch verwendet.

Fotodioden-Optokoppler

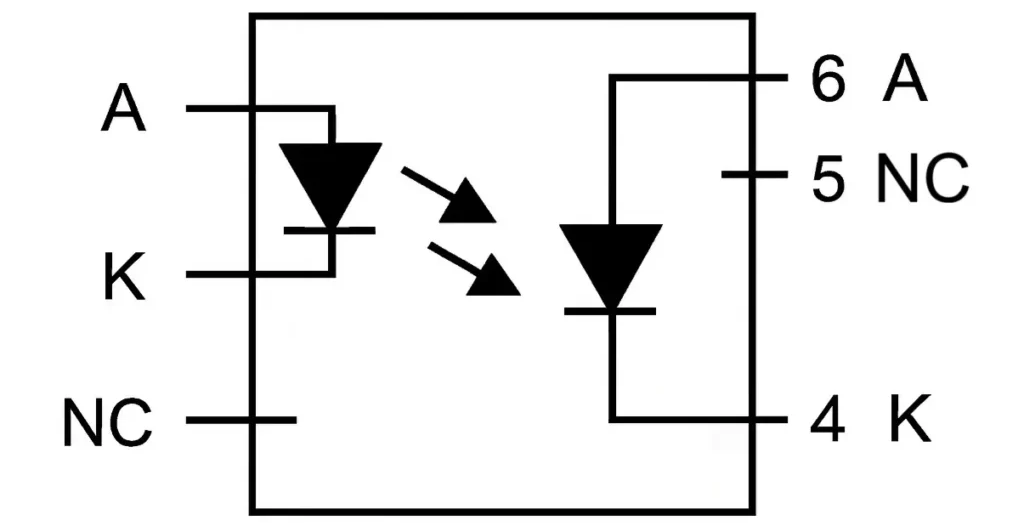

Abbildung 6. Fotodioden-Optokoppler

Ein Fotodioden-Optokoppler verwendet eine Fotodiode als Ausgangsmesselement.Es wandelt einfallendes Licht mit sehr schneller Reaktionszeit in Strom um.Dieser Typ ist für die Hochgeschwindigkeits-Signalübertragung und präzise Timing-Anwendungen konzipiert.Die Fotodiode reagiert schnell auf Lichtveränderungen und eignet sich daher ideal für digitale Kommunikationssignale.Für stärkere Ausgangssignale ist in der Regel eine zusätzliche Verstärkung erforderlich.Das interne Layout zeigt eine Diode, die auf die Lichtquelle ausgerichtet ist.Sein Hauptvorteil ist die Geschwindigkeit statt der hohen Ausgangsverstärkung.

Foto-Triac-Optokoppler

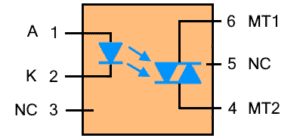

Abbildung 7. Photo-Triac-Optokoppler

Ein Foto-Triac-Optokoppler ist ein Optokoppler, der einen Triac als Ausgangsgerät für die Wechselstromsteuerung verwendet.Es wandelt Lichtsignale in Schaltvorgänge für Wechselstromlasten um.Wenn die interne LED aktiviert wird, wird der Triac dazu veranlasst, Strom zu leiten.Dadurch können Geräte wie Lampen, Motoren und Heizungen gesteuert werden.Die Struktur zeigt typischerweise eine Lichtquelle, die eine Triac-Ausgangsstufe antreibt.Es wird häufig in AC-Schalt- und Dimmanwendungen eingesetzt.Dieser Typ ist wichtig für die Isolierung von Niederspannungs-Steuerkreisen von Hochspannungs-Wechselstromsystemen.

Photodarlington-Optokoppler

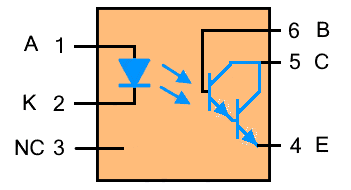

Abbildung 8. Photodarlington-Optokoppler

Ein Photodarlington-Optokoppler verwendet ein Darlington-Transistorpaar als Ausgangsgerät.Im Vergleich zu einem Standard-Fototransistor bietet er eine höhere Stromverstärkung.Dadurch ist es möglich, schwache Lichtsignale in stärkere elektrische Ausgänge zu verstärken.Die interne Konfiguration weist typischerweise zwei verbundene Transistoren auf, um die Empfindlichkeit zu erhöhen.Dies ist nützlich bei Anwendungen, bei denen ein höherer Ausgangsstrom erforderlich ist.Allerdings arbeitet er langsamer als grundlegende Fototransistortypen.Dieses Design wird häufig in Signalverstärkungs- und Steuerschaltungen verwendet.

Photo-SCR-Optokoppler

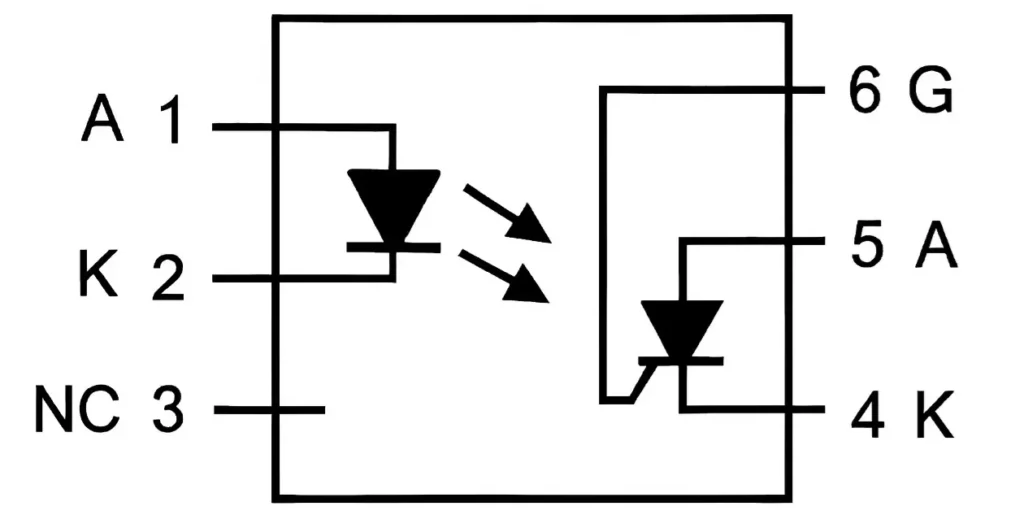

Abbildung 9. Photo-SCR-Optokoppler

Ein Photo-SCR-Optokoppler verwendet einen siliziumgesteuerten Gleichrichter (SCR) als Ausgangsgerät.Es wandelt Licht in einen rastenden elektrischen Schaltvorgang um.Sobald der SCR durch Licht ausgelöst wird, bleibt er eingeschaltet, bis der Strom unter einen bestimmten Wert fällt.Dadurch eignet es sich für kontrollierte Gleichrichtungs- und Leistungsregelkreise.Der innere Aufbau zeigt ein lichtbetriebenes SCR-Element.Es wird häufig in Auslöse- und Schutzschaltungen verwendet.Dieser Typ ist ideal für Anwendungen, die ein stabiles und dauerhaftes Schaltverhalten erfordern.

Spezifikationen des Optokopplers

Parameter	Typischer Bereich / Wert
Aktueller Transfer Verhältnis (CTR)	50 % bis 600 % (bei IF = 5 mA)
Isolation Spannung	2,5 kV bis 5 kV RMS
Durchlassspannung (LED)	1,1 V bis 1,4 V
Vorwärtsstrom (WENN)	5 mA bis 20 mA (maximal bis zu 50 mA)
Ausgangsstrom	1 mA bis 50 mA
Schaltgeschwindigkeit	3 µs bis 20 µs
Aufstiegszeit	2 µs bis 10 µs
Herbstzeit	2 µs bis 15 µs
Vermehrung Verzögerung	2 µs bis 15 µs
Macht Zerstreuung	70 mW bis 200 mW
Betriebstemperatur	-40°C bis +85°C
Lagerung Temperatur	-55°C bis +125°C
Eingabe Kapazität	30 pF bis 100 pF
Ausgabe Kapazität	5 pF bis 15 pF
Isolation Widerstand	≥ 10⁹ Ω (typischerweise 10¹¹ Ω)

Vor- und Nachteile von Optokopplern

Vorteile von Optokopplern

• Bietet starke elektrische Isolierung

• Schützt Schaltkreise vor Hochspannungsspitzen

• Reduziert elektrisches Rauschen und Interferenzen

• Kompakt und einfach zu integrieren

• Kein mechanischer Verschleiß oder bewegliche Teile

• Verbessert die Systemsicherheit und -zuverlässigkeit

Einschränkungen von Optokopplern

• Begrenzte Stromverarbeitungsfähigkeit

• Langsamer als direkte elektrische Verbindungen

• Die CTR variiert je nach Temperatur und Alterung

• Erfordert eine ordnungsgemäße Eingangsstromsteuerung

• Nicht für sehr hohe Leistungslasten geeignet

• Das Ausgangssignal muss möglicherweise verstärkt werden

Häufige Anwendungen von Optokopplern

Optokoppler werden häufig in elektronischen Systemen verwendet, in denen Isolierung und Signalsteuerung erforderlich sind.

1. Isolierung der Stromversorgung

Optokoppler werden in Schaltnetzteilen eingesetzt, um Hochspannungs- und Niederspannungsabschnitte zu trennen.Sie helfen dabei, die Ausgangsspannung zu regulieren und gleichzeitig die Sicherheit zu gewährleisten.Dadurch werden Schäden an Steuerkreisen vermieden.Es gewährleistet auch einen stabilen Betrieb in Stromumwandlungssystemen.

2. Mikrocontroller-Schnittstelle

Sie ermöglichen Mikrocontrollern die sichere Interaktion mit Hochspannungsgeräten.Dies schützt empfindliche Logikschaltungen vor elektrischer Belastung.Es sorgt außerdem für eine zuverlässige Signalkommunikation.Optokoppler werden häufig in eingebetteten Systemen verwendet.

3. AC-Lastumschaltung

Optokoppler steuern Wechselstromgeräte wie Lampen und Motoren.Sie sorgen für eine sichere Trennung zwischen Steuersignalen und Stromkreisen.Dies verbessert die Systemsicherheit und Haltbarkeit.Sie werden häufig in der Hausautomation und industriellen Steuerung eingesetzt.

4. Signalisolierung in der Kommunikation

Sie isolieren Kommunikationsleitungen, um Störgeräusche zu verhindern.Dies verbessert die Signalklarheit und Datengenauigkeit.Es ist nützlich in industriellen Kommunikationssystemen.Die Isolierung trägt dazu bei, eine stabile Datenübertragung aufrechtzuerhalten.

5. Motorsteuerkreise

Optokoppler werden in Motortreibern verwendet, um Steuer- und Leistungsteile zu isolieren.Dies schützt die Steuerelektronik vor Spannungsspitzen.Es verbessert auch die Systemzuverlässigkeit.Sie werden häufig in Automatisierungssystemen eingesetzt.

6. Sicherheit medizinischer Geräte

Sie gewährleisten die Patientensicherheit, indem sie empfindliche Schaltkreise isolieren.Dies verhindert elektrische Leckagen und Gefahren.Optokoppler sind in medizinischen Geräten nützlich.Sie tragen dazu bei, strenge Sicherheitsstandards einzuhalten.

Optokoppler vs. Relais vs. Transformator

Funktionen	Optokoppler	Relais	Transformator
Isolation Spannung	2,5–5 kV RMS	1–10 kV (Kontakt Lücke)	2–15 kV RMS
Umschaltmethode	LED + Fotodetektor	Elektromagnetisch Kontakte	Magnetisch Induktion
Schaltgeschwindigkeit	1–20 µs	5–15 ms	Kein Umschalten (kontinuierlich)
Körperliche Größe	~4–10 mm (DIP/SMD)	~10–40 mm	~20–100 mm
Betriebsgeräusch	0 dB (stumm)	40–60 dB (klick Ton)	0 dB (stumm)
Lebensdauer	>100.000 Stunden	10⁵–10⁷ Zyklen	>100.000 Stunden
Tragfähigkeit	10–50 mA typisch	1–30 A	0,1–1000+ VA
Eingabe Anforderung	5–20 mA (LED Antrieb)	5–24 V-Spule, 10–100 mA	Wechselspannungseingang
Ausgabe Fähigkeit	Signal mit geringer Leistung	Hohe Leistung schalten	Wechselspannung übertragen
Wartung	Keine	Kontaktverschleiß Ersatz	Keine
Effizienz	70–90 %	80–90 %	90–98 %
EMI-Immunität	>10 kV/µs CMTI	Mäßig	Hoch (abhängig von Entwurf)
Wechseln Häufigkeit	Bis zu 100 kHz	<100 Hz	50–60 Hz typisch
Typischer Anwendungsfall	Signal Isolation, Logikschnittstelle	Leistungssteuerung, Lasten schalten	Spannung Bekehrung, Isolation

Fazit

Optokoppler spielen eine wichtige Rolle im elektronischen Design, indem sie für elektrische Isolierung sorgen, Rauschen reduzieren und empfindliche Schaltkreise vor Hochspannung schützen.Ihr Betrieb hängt von einer internen LED und einem lichtempfindlichen Ausgabegerät ab, wobei verschiedene Typen für Schalten, Signaltrennung, Verstärkung und AC-Steuerung verfügbar sind.Bei der Auswahl des richtigen Optokopplers für eine Schaltung müssen wichtige Leistungsfaktoren, Vorteile und Einschränkungen berücksichtigt werden.Aufgrund ihrer Sicherheit, kompakten Größe und Zuverlässigkeit werden sie häufig in Stromversorgungen, Steuerungssystemen, Kommunikationsschnittstellen, Motortreibern und medizinischen Geräten eingesetzt.
