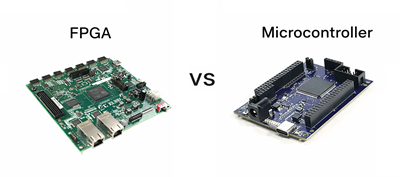

Abbildung 1. Übersicht über FPGA und Mikrocontroller
Ein FPGA (Field-Programmable Gate Array) ist eine Art integrierter Schaltung, mit der Sie die digitale Logik nach der Herstellung konfigurieren können.Es wird häufig beim PCB-Design verwendet, wenn ein benutzerdefiniertes Hardwareverhalten erforderlich ist, beispielsweise die Erstellung paralleler Signalverarbeitungspfade oder eine spezielle Steuerlogik.Anstatt Softwareanweisungen auszuführen, erstellt ein FPGA Hardware-Schaltkreise basierend auf Ihrem Design.Dadurch eignet es sich für Aufgaben, die präzises Timing und Flexibilität auf Hardwareebene erfordern.In einem PCB-System fungiert es als programmierbarer Logikkern, der eine Verbindung zu Speicher, Sensoren und Kommunikationsschnittstellen herstellt.Verwenden Sie FPGA-Geräte, um benutzerdefinierte digitale Systeme direkt auf der Platine zu implementieren.
A Mikrocontroller ist ein kompakter integrierter Schaltkreis, der zur Ausführung programmierter Anweisungen zur Steuerung elektronischer Systeme entwickelt wurde.Es umfasst typischerweise einen Prozessor, einen Speicher und Eingabe-/Ausgabeschnittstellen in einem einzigen Chip und ist somit ideal für eingebettete PCB-Anwendungen.Mikrocontroller werden üblicherweise zum Lesen von Eingängen, zum Verarbeiten von Daten und zum Steuern von Ausgängen wie LEDs, Motoren oder Sensoren verwendet.Sie arbeiten sequentiell und folgen einer Reihe von Anweisungen, die in der Software geschrieben sind.Im PCB-Design dienen sie als Hauptsteuereinheit für viele Geräte, von einfachen Gadgets bis hin zu komplexen Systemen.Ihre Einfachheit und Integration machen sie zu einer beliebten Wahl für steuerungsorientierte Aufgaben.
• Logikblöcke (Konfigurierbare Logikblöcke – CLBs)
Dies sind die Kernbausteine eines FPGA, die digitale Operationen ausführen.Jeder Logikblock enthält Nachschlagetabellen (LUTs), Flip-Flops und Multiplexer.LUTs werden verwendet, um kombinatorische Logikfunktionen durch die Speicherung von Wahrheitstabellen zu implementieren.Flip-Flops bieten Speicher für sequentielle Logik und Zeitsteuerung.Zusammen ermöglichen diese Elemente dem FPGA die Bildung benutzerdefinierter digitaler Schaltkreise.
• Programmierbare Verbindungen
Interconnects sind Routing-Pfade, die verschiedene Logikblöcke innerhalb des FPGA verbinden.Sie ermöglichen die Übertragung von Signalen zwischen Logikelementen basierend auf dem konfigurierten Design.Diese Verbindungen sind flexibel und können neu programmiert werden, um sie an unterschiedliche Schaltungslayouts anzupassen.Das Routing-Netzwerk stellt sicher, dass Signale effizient die richtigen Ziele erreichen.Dieser Aufbau ermöglicht die Erstellung komplexer Schaltungen ohne feste Verkabelung.
• Eingabe-/Ausgabeblöcke (E/A).
I/O-Blöcke verbinden das FPGA mit externen Komponenten auf der Leiterplatte.Sie kümmern sich um die Kommunikation mit Geräten wie Sensoren, Speicher und Prozessoren.Diese Blöcke unterstützen unterschiedliche Spannungspegel und Signalisierungsstandards.Sie können als Eingangs-, Ausgangs- oder bidirektionale Ports konfiguriert werden.Diese Flexibilität ermöglicht eine nahtlose Integration mit verschiedenen externen Systemen.
• Uhrenverwaltungseinheiten
Taktverwaltungseinheiten steuern Timing und Synchronisation innerhalb des FPGA.Sie erzeugen und verteilen Taktsignale an verschiedene Teile des Chips.Diese Einheiten können Phasenregelkreise (PLLs) oder Verzögerungsregelkreise (DLLs) umfassen.Sie tragen dazu bei, ein stabiles Timing für einen zuverlässigen Betrieb aufrechtzuerhalten.Eine ordnungsgemäße Taktsteuerung gewährleistet eine genaue Datenverarbeitung im gesamten Design.
• Eingebettete Speicherblöcke (BRAM)
Hierbei handelt es sich um eingebaute Speichereinheiten, die der temporären Datenspeicherung dienen.Sie ermöglichen einen schnellen Zugriff auf häufig verwendete Daten innerhalb des FPGA.Block-RAM kann in verschiedenen Größen und Modi konfiguriert werden.Es unterstützt Puffer-, Caching- und Datenverarbeitungsaufgaben.Dadurch verringert sich bei manchen Designs der Bedarf an externem Speicher.
• Zentraleinheit (CPU)
Die CPU ist die Hauptverarbeitungseinheit, die Anweisungen ausführt.Es führt arithmetische, logische und Steueroperationen aus.Die CPU liest Anweisungen aus dem Speicher und verarbeitet sie Schritt für Schritt.Es verwaltet den Datenfluss innerhalb des Systems.Damit ist er der Kerncontroller des Mikrocontrollers.
• Speicher (Flash, RAM, EEPROM)
Mikrocontroller umfassen verschiedene Arten von Speicher zum Speichern von Code und Daten.Der Flash-Speicher speichert das Programm dauerhaft.RAM wird während der Ausführung für temporäre Daten verwendet.EEPROM wird zum Speichern kleiner Mengen nichtflüchtiger Daten verwendet.Jeder Typ spielt eine bestimmte Rolle im Systembetrieb.Gemeinsam unterstützen sie eine zuverlässige Datenverarbeitung.
• Timer und Zähler
Timer und Zähler werden für zeitbasierte Vorgänge verwendet.Sie helfen dabei, Verzögerungen zu erzeugen, Zeitintervalle zu messen und periodische Aufgaben zu steuern.Diese Komponenten sind wichtig für Funktionen wie die Erzeugung von PWM-Signalen.Sie unterstützen auch die Ereigniszählung und -planung.Dies macht sie in Steuerungs- und Automatisierungssystemen nützlich.
• Eingabe-/Ausgabe-Ports (GPIO)
GPIO-Pins ermöglichen dem Mikrocontroller die Interaktion mit externen Geräten.Sie können je nach Anwendung als Ein- oder Ausgang konfiguriert werden.Diese Ports lesen Signale von Sensoren oder senden Signale an Aktoren.Sie unterstützen die digitale Kommunikation mit anderen Komponenten.GPIOs sind gut für die Systemkonnektivität.
• Kommunikationsschnittstellen
Mikrocontroller umfassen integrierte Kommunikationsmodule wie UART, SPI und I2C.Diese Schnittstellen ermöglichen den Datenaustausch mit anderen Geräten.Sie unterstützen serielle Kommunikationsprotokolle, die üblicherweise in eingebetteten Systemen verwendet werden.Dies ermöglicht den Anschluss an Sensoren, Displays und andere Controller.Diese Schnittstellen vereinfachen die Systemintegration.

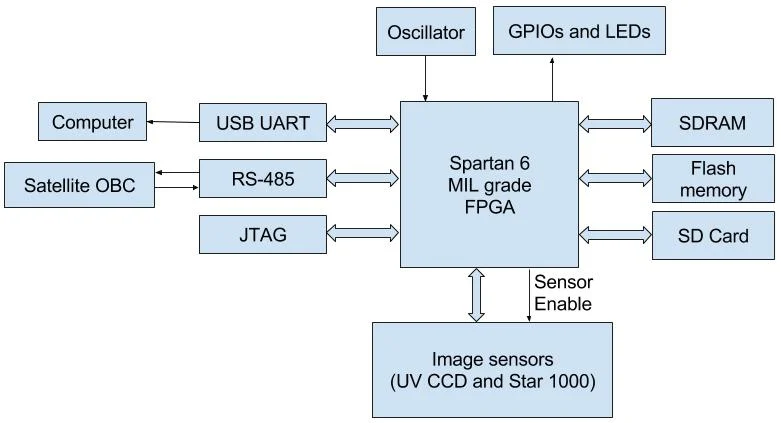

Abbildung 2. FPGA-Blockdiagramm
Das FPGA-Blockdiagramm zeigt ein zentrales programmierbares Gerät, das über flexible Schnittstellen mit mehreren externen Komponenten verbunden ist.Für die Datenverarbeitung ist es typischerweise mit Speichermodulen wie SDRAM und Flash-Speicher verbunden.Kommunikationsschnittstellen wie UART, RS-485 und JTAG ermöglichen die Interaktion mit externen Systemen und Debugging-Tools.Das Diagramm enthält auch Ein-/Ausgangsanschlüsse für Sensoren und Steuersignale.Eine Taktquelle liefert Zeitsignale, um einen synchronisierten Betrieb sicherzustellen.Die Struktur verdeutlicht, wie das FPGA als zentraler Logik-Hub im System fungiert.Es verwaltet den Datenfluss zwischen Peripheriegeräten ohne feste interne Architektur.

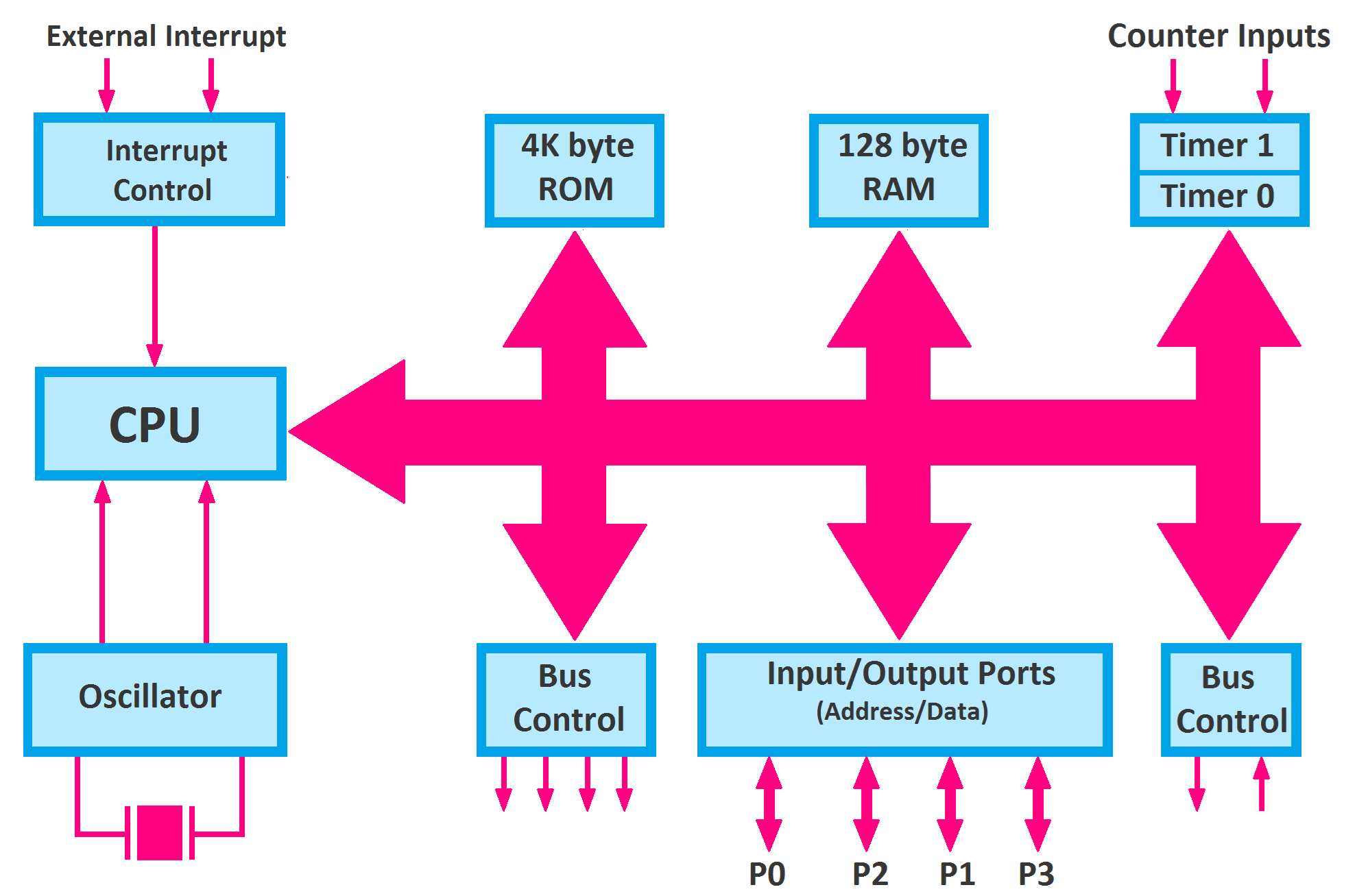

Abbildung 3. Blockdiagramm des Mikrocontrollers
Das Mikrocontroller-Blockdiagramm zeigt eine zentrale Verarbeitungseinheit, die über ein Bussystem mit dem internen Speicher und Peripheriegeräten verbunden ist.Die CPU kommuniziert mit ROM und RAM, um Anweisungen auszuführen und zu speichern.Ein-/Ausgabeanschlüsse ermöglichen die Interaktion mit externen Geräten wie Sensoren und Displays.Timer und Zähler verarbeiten zeitbezogene Vorgänge innerhalb des Systems.Ein Oszillator liefert das Taktsignal, das den gesamten Vorgang antreibt.Die Interrupt-Steuerung verwaltet die externe und interne Ereignisbehandlung.Diese Struktur zeigt ein kompaktes und integriertes System, das für Steuerungsaufgaben konzipiert ist.
|
Vorteile |
Nachteile |
|
Hochflexibel
Die Hardwarekonfiguration ermöglicht ein individuelles digitales Schaltungsdesign. |
Komplexes Design
Prozess, der Hardwarebeschreibungssprachen erfordert. |
|
Unterstützt true
Parallelverarbeitung für Hochgeschwindigkeitsvorgänge. |
Höhere Kosten
im Vergleich zu einfacheren eingebetteten Lösungen. |
|
Neuprogrammierbar
mehrfach für unterschiedliche Anwendungen. |
Länger
Entwicklungszeit aufgrund von Design und Tests. |
|
Kann damit umgehen
komplexe Signalverarbeitungs- und Datenaufgaben. |
Erfordert
Spezialwerkzeuge und Fachwissen. |
|
Skalierbar
Architektur, die für fortgeschrittene Systeme geeignet ist. |
Höhere Macht
Verbrauch in einigen Designs. |
|
Vorteile |
Nachteile |
|
Niedrige Kosten und
für viele Anwendungen weit verbreitet. |
Begrenzt
Rechenleistung für komplexe Aufgaben. |
|
Einfach zu programmieren
Verwendung gängiger Sprachen wie C/C++. |
Sequentielle
Die Ausführung schränkt die Parallelverarbeitung ein. |
|
Integriert
Komponenten reduzieren den Bedarf an externer Hardware. |
Begrenzter Speicher
im Vergleich zu größeren Systemen. |
|
Geringe Leistung
Verbrauch geeignet für tragbare Geräte. |
Weniger flexibel
Hardwarekonfiguration. |
|
Schnelle Entwicklung
Zyklus für eingebettete Systeme. |
Leistung
hängt von einer festen Architektur ab. |

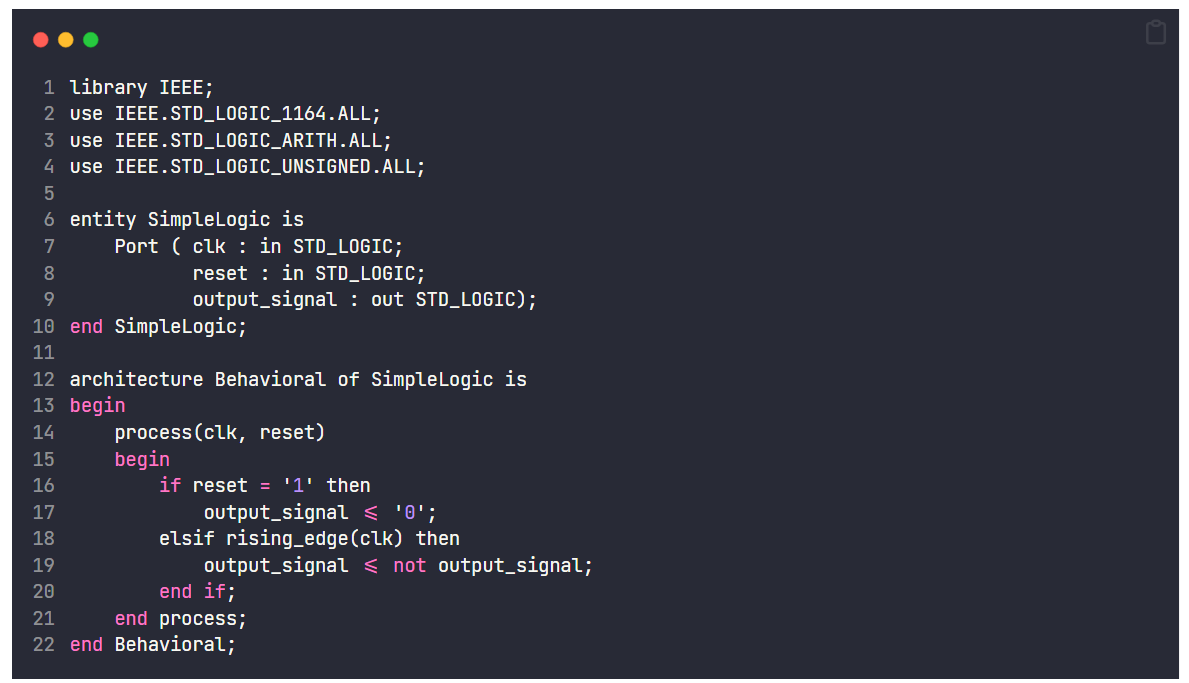

Das FPGA-Codebeispiel verwendet eine Hardwarebeschreibungssprache wie VHDL, um das Schaltkreisverhalten zu definieren.Anstatt Anweisungen zu schreiben, beschreibt der Code, wie sich Signale ändern und interagieren.Es definiert Eingänge, Ausgänge und wie das System auf Taktsignale reagiert.Die Struktur umfasst Entitäten und Architekturen zur Organisation des Designs.Ein Prozessblock steuert, wie Signale basierend auf Ereignissen wie Taktflanken aktualisiert werden.Dieser Ansatz modelliert das Hardwareverhalten direkt, anstatt sequenzielle Befehle auszuführen.Es ermöglicht die Erstellung einer benutzerdefinierten digitalen Logik innerhalb des FPGA.

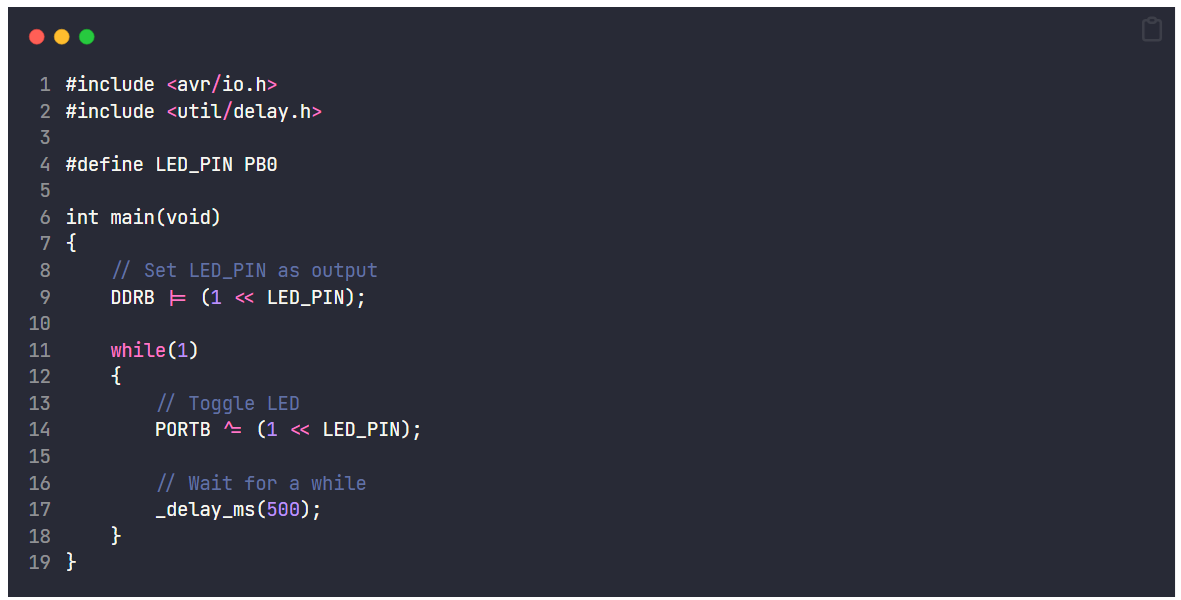

Das Mikrocontroller-Codebeispiel verwendet eine Programmiersprache wie C, um Anweisungen Schritt für Schritt auszuführen.Es beginnt mit der Einrichtung von Hardware-Registern und der Definition von Pin-Konfigurationen.Die Hauptfunktion läuft kontinuierlich und führt Aufgaben in einer Schleife aus.Befehle steuern Ausgänge wie das Ein- und Ausschalten einer LED.Verzögerungsfunktionen werden verwendet, um Timing-Effekte zu erzeugen.Dieser Ansatz folgt einem sequentiellen Ausführungsmodell.Es ist einfach und wird häufig für die Programmierung eingebetteter Systeme verwendet.
1. Industrielle Automatisierungssysteme
FPGAs werden zur Steuerung und Signalverarbeitung in Industriemaschinen eingesetzt.Sie verarbeiten Hochgeschwindigkeitsdaten und präzise Timing-Anforderungen.Mikrocontroller verwalten Sensoren, Motoren und Steuerlogik in Automatisierungssystemen.Zusammen ermöglichen sie einen zuverlässigen und effizienten Betrieb.Diese Kombination verbessert die Systemleistung und -steuerung.
2. Unterhaltungselektronik
Mikrocontroller werden häufig in Geräten wie Waschmaschinen, Fernsehern und Fernbedienungen verwendet.Sie verwalten Benutzereingaben und Systemfunktionen effizient.FPGAs werden in fortschrittlichen Geräten verwendet, die eine schnelle Datenverarbeitung erfordern, beispielsweise Videoverarbeitungseinheiten.Diese Anwendungen profitieren von kompakten und effizienten Designs.Beide Technologien unterstützen moderne elektronische Produkte.
3. Kommunikationssysteme
FPGAs werden in Netzwerkgeräten zur Datenweiterleitung und Signalverarbeitung verwendet.Sie unterstützen Hochgeschwindigkeits-Kommunikationsprotokolle.Mikrocontroller übernehmen Steuerungs- und Überwachungsfunktionen in Kommunikationsgeräten.Diese Rollen gewährleisten eine stabile und effiziente Datenübertragung.Dies ist in der modernen Kommunikationsinfrastruktur wichtig.
4. Medizinische Geräte
Mikrocontroller steuern Funktionen in Geräten wie Herzmonitoren und Infusionspumpen.Sie sorgen für einen zuverlässigen und stromsparenden Betrieb.FPGAs werden in bildgebenden Systemen zur schnellen Datenverarbeitung eingesetzt.Diese Anwendungen erfordern Genauigkeit und Zuverlässigkeit.Beide Technologien unterstützen Gesundheitssysteme.
5. Automobilsysteme
Mikrocontroller steuern Motorsteuergeräte, Sensoren und Sicherheitssysteme.Sie sorgen für einen effizienten Fahrzeugbetrieb.FPGAs werden in fortschrittlichen Fahrerassistenzsystemen zur Datenverarbeitung eingesetzt.Diese Systeme verbessern die Sicherheit und Leistung.Die Automobilelektronik ist stark auf beide Technologien angewiesen.
6. Luft- und Raumfahrt und Verteidigung
FPGAs werden für Hochgeschwindigkeitsdatenverarbeitung und sichere Kommunikationssysteme verwendet.Sie unterstützen komplexe Signalanalyse- und Steuerungsaufgaben.Mikrocontroller übernehmen Überwachungs- und Steuerungsfunktionen in eingebetteten Systemen.Diese Anwendungen erfordern eine hohe Zuverlässigkeit und Präzision.Beide Technologien spielen eine Schlüsselrolle in geschäftskritischen Systemen.
|
Funktionen |
FPGA |
Mikrocontroller |
CPLD |
|
Logikressourcen |
~10K bis >10M
Logikgatter (oder LUTs) |
Nicht zutreffend
(CPU-basiert) |
~1K bis ~100K
Tore |
|
Taktrate |
~50 MHz bis 500+
MHz (designabhängig) |
~1 MHz bis 600
MHz (typische MCUs)
|
~50 MHz bis 200
MHz |
|
Verarbeitungsstil |
Echte Parallele
Hardware-Ausführung |
Sequentielle
Anweisungsausführung |
Begrenzte Parallelität
Logik |
|
Konfiguration
Methode |
SRAM/Flash-basiert
Bitstrom wird beim Start geladen |
Firmware gespeichert
im Flash-Speicher |
Nichtflüchtig
Konfiguration (EEPROM/Flash) |
|
Programmierung
Sprache |
VHDL, Verilog
(HDL) |
C, C++, Assembly |
VHDL, Verilog |
|
Interner Speicher |
Block-RAM: ~10
KB bis mehrere MB |
Flash: ~8 KB–2
MB, RAM: ~2 KB–512 KB |
Sehr begrenzt
(entspricht nur wenigen KB) |
|
I/O-Pins |
~50 bis 1000+
konfigurierbare I/Os |
~6 bis 200 GPIO
Stifte |
~30 bis 500 E/As |
|
Macht
Verbrauch |
~1 W bis 10+ W
(abhängig von Größe/Design) |
~1 mW bis 500 mW |
~10 mW bis 1 W |
|
Bootzeit |
ms in Sekunden
(benötigt Konfigurationslast) |
µs in ms
(sofort von Flash) |
Sofort
(nichtflüchtig) |
|
Designeintrag |
Hardware-Schaltung
Definition |
Softwareprogramm
Entwicklung |
Logikdesign
(einfacher als FPGA) |
|
Extern
Komponenten |
Erfordert oft
externer Speicher (DDR, Flash) |
Minimal (normalerweise
eigenständig) |
Minimales Äußeres
Komponenten |
|
Neukonfiguration |
Vollständig
umprogrammierbar, unbegrenzte Zyklen |
Neuprogrammierbar
Firmware |
Neuprogrammierbar
aber begrenzte Größe |
|
Typische Verwendung
Maßstab |
Hohe Komplexität
digitale Systeme |
Klein bis mittel
eingebettete Systeme |
Kleine Kontrolle
und Schnittstellenlogik |
|
Entwicklung
Zyklus |
Wochen bis Monate |
Tage bis Wochen |
Tage bis Wochen |
FPGAs und Mikrocontroller unterscheiden sich hauptsächlich in der Art und Weise, wie sie Daten verarbeiten, wobei FPGAs eine parallele hardwarebasierte Ausführung bieten und Mikrocontroller auf sequenzieller Softwaresteuerung basieren.Ihre internen Komponenten, Systemstrukturen und Programmiermethoden spiegeln diese Unterschiede wider und machen sie für bestimmte Anwendungen geeignet.FPGAs zeichnen sich durch schnelle, anpassbare Logikaufgaben aus, während Mikrocontroller ideal für steuerungsorientierte und kosteneffiziente Designs sind.Gemeinsam spielen sie wichtige Rollen in Branchen wie Automatisierung, Kommunikation, Automobil und Gesundheitssystemen.
Bitte senden Sie eine Anfrage, wir werden sofort antworten.
Ja, aber es hängt von der Anwendung ab.Ein FPGA kann Steuerfunktionen nachbilden, ist für einfache Aufgaben jedoch oft komplexer und teurer als ein Mikrocontroller.
Mikrocontroller sind mit integrierten Komponenten und Schlafmodi für einen stromsparenden Betrieb optimiert.FPGAs verbrauchen aufgrund konfigurierbarer Logik und Parallelverarbeitung mehr Strom.
Nein, FPGAs benötigen kein Betriebssystem, da sie die Hardwarelogik direkt implementieren.Mikrocontroller können ohne Betriebssystem ausgeführt werden, können jedoch für komplexe Anwendungen eines verwenden.
Ja, viele Systeme kombinieren beides.Der FPGA übernimmt die Hochgeschwindigkeitsverarbeitung, während der Mikrocontroller Steuerungs- und Kommunikationsaufgaben übernimmt.
FPGAs verwenden Hardwarebeschreibungssprachen wie VHDL oder Verilog, während Mikrocontroller typischerweise mit C oder C++ programmiert werden.
