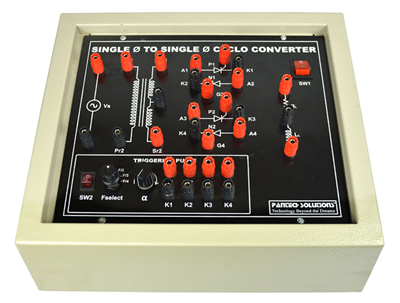

Abbildung 1. Zyklokonverter
Ein Zyklokonverter ist ein direkter Wechselstrom-Wechselstrom-Wandler, der die Frequenz einer Eingangs-Wechselstromversorgung ändert, ohne einen Zwischen-Gleichstromzwischenkreis zu verwenden.Es wandelt Wechselstrom mit fester Frequenz in Wechselstrom mit variabler Frequenz um, der für bestimmte Lastanforderungen geeignet ist.Dieser Wandlertyp verarbeitet die Eingangswellenform direkt, um einen Ausgang mit niedrigerer oder höherer Frequenz zu erzeugen.Zyklokonverter werden häufig in Systemen eingesetzt, die eine gleichmäßige und kontinuierliche Frequenzänderung erfordern.Sie sind besonders nützlich bei Hochleistungsanwendungen, bei denen eine effiziente Frequenzsteuerung wichtig ist.Die Hauptfunktion eines Zyklokonverters besteht darin, kontrollierten Wechselstrom mit der gewünschten Frequenz bereitzustellen und gleichzeitig die Synchronisierung mit der Eingangsversorgung aufrechtzuerhalten.
• Großer Ausgangsfrequenzbereich
Zyklokonverter können Ausgangsfrequenzen erzeugen, die entweder niedriger oder höher als die Eingangsfrequenz sind.In den meisten praktischen Fällen ist die Ausgangsfrequenz deutlich niedriger, typischerweise weniger als ein Drittel der Eingangsfrequenz.Diese Flexibilität ermöglicht eine präzise Steuerung der den Lasten zugeführten Wechselstromleistung.Durch den einstellbaren Frequenzbereich eignen sich Direktumrichter für Anwendungen mit variabler Drehzahl.
• Nicht-sinusförmige Ausgangswellenform
Die Ausgangswellenform eines Zyklokonverters ist keine reine Sinuswelle, sondern besteht aus segmentierten Teilen der Eingangswellenform.Dies führt zu einer Wellenformverzerrung, die harmonische Komponenten enthält.Die Qualität der Ausgangswellenform hängt von der Steuerungsgenauigkeit und den Schaltmustern ab.Um die Glätte der Wellenform zu verbessern, ist häufig eine zusätzliche Filterung erforderlich.
• Hoher harmonischer Gehalt
Zyklokonverter erzeugen aufgrund der Wellenformformung von Natur aus erhebliche harmonische Verzerrungen.Diese Oberschwingungen können sich sowohl auf die Last als auch auf das Stromversorgungssystem auswirken.Oberwellen können zu zusätzlicher Erwärmung, Lärm und verringerter Effizienz elektrischer Geräte führen.Um ihre Auswirkungen zu minimieren, ist ein ordnungsgemäßes Systemdesign erforderlich.
• Hohe Belastbarkeit
Zyklokonverter sind in der Lage, hohe Leistungen zu bewältigen, wodurch sie für schwere Industrieanwendungen geeignet sind.Sie werden häufig in Systemen im Megawatt-Maßstab eingesetzt, in denen eine robuste Leistungsumwandlung erforderlich ist.Das Design unterstützt hohe Strom- und Spannungswerte.Dies macht sie zuverlässig für anspruchsvolle elektrische Umgebungen.
• Direkte Leistungsumwandlung
Da Zyklokonverter keine Gleichstrom-Zwischenstufe verwenden, bieten sie eine direkte Energieübertragung vom Eingang zum Ausgang.Dies reduziert den Bedarf an sperrigen Energiespeicherkomponenten wie Kondensatoren oder Induktivitäten.Das Fehlen eines DC-Links vereinfacht bestimmte Aspekte des Systemdesigns.Es ermöglicht auch einen effizienten Niederfrequenzbetrieb.

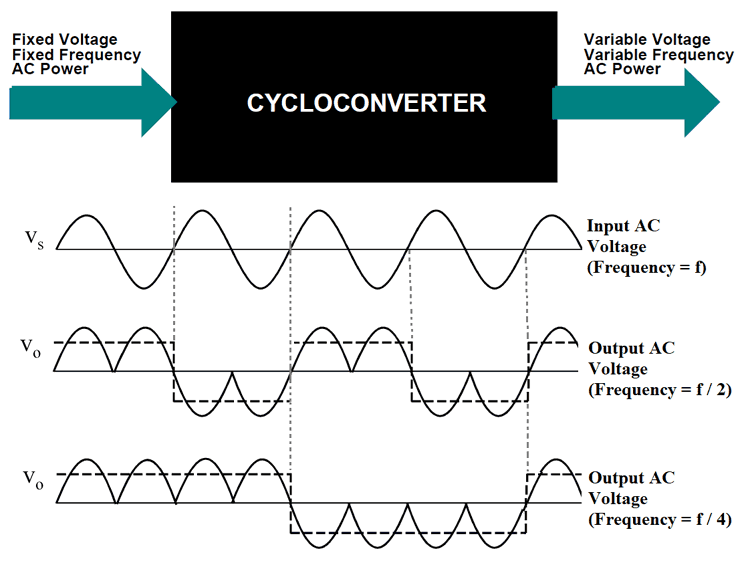

Abbildung 2. Funktionsprinzip des Zyklokonverters
1. Verarbeitung der Eingangs-Wechselstromversorgung: Der Zyklokonverter empfängt eine Wechselstrom-Eingangsversorgung mit fester Frequenz, die als Quellwellenform für die Umwandlung dient.Diese Eingangswellenform wird kontinuierlich überwacht, um ihre momentane Spannungspolarität zu bestimmen.Das System bereitet sich darauf vor, bestimmte Segmente dieser Wellenform für die Ausgabegenerierung zu extrahieren.Das Eingangssignal dient als Basisreferenz für alle Schalthandlungen.Bei diesem Vorgang findet keine zwischenzeitliche Gleichstromwandlung statt.
2. Kontrollierte Thyristorschaltung: Thyristoren werden in präzisen Zündwinkeln gezündet, um zu steuern, wann Strom durch den Stromkreis fließt.Durch Anpassen dieser Zündwinkel wählt der Wandler bestimmte Teile der Eingangswellenform aus.Durch diese selektive Leitung können nur bestimmte Segmente zum Ausgang gelangen.Der Zeitpunkt des Umschaltens bestimmt die effektive Ausgangsfrequenz.Um einen stabilen Betrieb aufrechtzuerhalten, ist eine genaue Steuerung erforderlich.
3. Segmentierte Wellenformauswahl: Anstatt die gesamte Eingangswellenform weiterzugeben, kombiniert der Zyklokonverter mehrere Segmente aus verschiedenen Zyklen.Diese Segmente werden so angeordnet, dass sie eine neue Wellenform mit einer anderen Frequenz bilden.Zur Bildung des Ausgangssignals werden abwechselnd positive und negative Anteile ausgewählt.Die resultierende Wellenform entspricht in etwa der gewünschten Wechselstromleistung.Dieser Prozess erzeugt eine gestufte oder modulierte Wellenform.
4. Ausgangsfrequenzbildung: Die Ausgangsfrequenz wird dadurch bestimmt, wie viele Eingangszyklen verwendet werden, um einen Ausgangszyklus zu bilden.Beispielsweise kann die Kombination mehrerer Eingangszyklen zu einer niedrigeren Ausgangsfrequenz führen.Der Konverter streckt oder komprimiert effektiv die Wellenformperiode.Dies ermöglicht eine sanfte Frequenzänderung ohne Unterbrechung des Stromflusses.Der Ausgang bleibt mit der Eingangsversorgung synchronisiert.
5. Kontinuierliche Wellenformerzeugung: Der Zyklokonverter wiederholt kontinuierlich den Auswahl- und Umschaltvorgang, um eine stabile Ausgangswellenform aufrechtzuerhalten.Die Ausgangsspannung folgt einem kontrollierten Muster basierend auf der Zündsequenz.Dadurch wird sichergestellt, dass die Last eine konstante Wechselstromversorgung mit der erforderlichen Frequenz erhält.Der Prozess läuft pünktlich und mit minimaler Verzögerung ab.Stabilität hängt vom präzisen Timing und der Koordination der Schaltgeräte ab.
Zyklokonverter werden danach klassifiziert, ob die Ausgangsfrequenz höher oder niedriger als die Eingangsfrequenz ist.
1. Step-Up-Zyklokonverter
Ein Aufwärtszyklokonverter ist eine Art Wechselstrom-Wechselstrom-Wandler, der eine Ausgangsfrequenz erzeugt, die höher als die Eingangsfrequenz ist.Es erhöht die Frequenz, indem Teile der Eingangswellenform neu angeordnet werden, um kürzere Ausgangszyklen zu bilden.Dieser Typ wird aufgrund praktischer Einschränkungen bei der Erzielung einer stabilen Hochfrequenzausgabe weniger häufig verwendet.Die Qualität der Ausgangswellenform wird mit zunehmender Frequenz stärker verzerrt.Mit höheren Ausgangsfrequenzen steigt auch der Steuerungsaufwand.Aufgrund dieser Einschränkungen werden Aufwärts-Direkkonverter in industriellen Systemen selten eingesetzt.Sie werden hauptsächlich für spezielle oder experimentelle Zwecke verwendet.
2. Step-Down-Zyklokonverter
Ein Abwärtszyklokonverter ist ein Wandler, der eine Ausgangsfrequenz erzeugt, die niedriger als die Eingangsfrequenz ist.Dies wird erreicht, indem mehrere Eingabezyklen zu einem einzigen Ausgabezyklus kombiniert werden.Dieser Typ wird häufig verwendet, da er eine stabile und steuerbare Niederfrequenzausgabe bietet.Die Wellenform ist im Vergleich zu Step-up-Konfigurationen einfacher zu verwalten.Abwärts-Direkkonverter werden häufig in Hochleistungssystemen eingesetzt.Sie bieten einen zuverlässigen Betrieb für Anwendungen, die eine variable Steuerung niedriger Drehzahlen erfordern.Dies macht sie zum praktischsten und am weitesten verbreiteten Typ.
Zyklokonverter werden auch danach klassifiziert, wie der Strom zwischen Wandlergruppen fließt.
1. Cycloconverter mit Sperrmodus
Ein Zyklokonverter im Sperrmodus ist ein Typ, bei dem immer nur eine Wandlergruppe gleichzeitig leitet.Dies bedeutet, dass entweder die positive Gruppe oder die negative Gruppe aktiv ist, jedoch nicht beide gleichzeitig.Die inaktive Gruppe wird vollständig blockiert, um einen Stromfluss zu verhindern.Dieser Ansatz vereinfacht die gesamte Schaltungsstruktur.Es reduziert den Bedarf an zusätzlichen strombegrenzenden Komponenten.Der Wechsel zwischen den Gruppen wird sorgfältig kontrolliert, um eine ordnungsgemäße Ausgabebildung sicherzustellen.Der Betrieb im Blockiermodus wird aufgrund seiner einfachen Implementierung häufig verwendet.
2. Umlaufstromzyklokonverter
Ein Umlaufstrom-Direkkonverter ist ein Typ, bei dem beide Wandlergruppen gleichzeitig leiten können.Dadurch kann Strom zwischen der positiven und der negativen Gruppe zirkulieren.Zur Steuerung und Begrenzung des Umlaufstroms dient eine Drossel.Diese Konfiguration ermöglicht sanftere Übergänge zwischen Leitungszuständen.Es trägt dazu bei, einen kontinuierlichen Stromfluss in der Last aufrechtzuerhalten.Das System arbeitet mit verbesserter Wellenformkontinuität.Kreisstromtypen werden in Anwendungen eingesetzt, die eine stabile Ausgangsleistung erfordern.

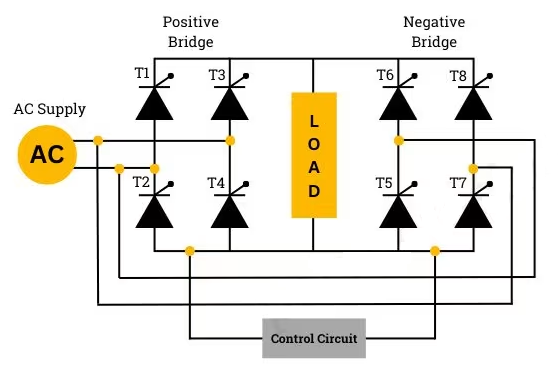

Abbildung 3. Zyklokonverterschaltung
• Thyristoren (SCRs)
Die Schaltung verwendet mehrere in Brückenkonfiguration angeordnete Thyristoren zum kontrollierten Schalten.Diese Halbleiterbauelemente fungieren als gesteuerte Schalter, die den Stromfluss regulieren.Jeder Thyristor wird zu bestimmten Zeiten gezündet, um die Ausgangswellenform zu formen.Sie bewältigen hohe Spannungs- und Strompegel im System.
• Positive und negative Wandlerbrücken
Die Schaltung besteht aus zwei Hauptbrückengruppen: positiven und negativen Wandler.Jede Gruppe ist für die Erzeugung entsprechender Teile der Ausgangswellenform verantwortlich.Diese Brücken arbeiten je nach Modus abwechselnd oder gleichzeitig.Sie bilden die Kernstruktur des Zyklokonverters.
• Steuerkreis
Die Steuerschaltung erzeugt Zündimpulse für die Thyristoren basierend auf der gewünschten Ausgangsfrequenz.Es sorgt für genaues Timing und Synchronisierung mit der Eingangsversorgung.Die Steuereinheit bestimmt, welche Thyristoren zu einem bestimmten Zeitpunkt leiten.Es spielt eine Schlüsselrolle bei der Aufrechterhaltung eines stabilen Konverterbetriebs.
• AC-Versorgungseingang
Der AC-Eingang stellt die Quellspannung für die Umwandlung bereit.Es liefert die Energie, die direkt in die Ausgangswellenform verarbeitet wird.Der Eingang ist typischerweise eine einphasige oder dreiphasige Wechselstromquelle.Seine Frequenz dient als Referenz für die Ausgabeerzeugung.
• Laden
Die Last wird an den Ausgang des Direktumrichters angeschlossen und erhält die umgewandelte Wechselstromleistung.Je nach Anwendung kann es ohmsch, induktiv oder motorbasiert sein.Die Lasteigenschaften beeinflussen den Stromfluss und die Systemleistung.Die richtige Abstimmung gewährleistet einen effizienten Betrieb.
• Direkte AC-zu-AC-Umwandlung ohne Zwischenkreis
• Geeignet für Hochleistungsanwendungen
• Bietet eine gleichmäßige Niederfrequenzausgabe
• Macht große Energiespeicherkomponenten überflüssig
• Geeignet für hohe Strombelastungen
• Ermöglicht kontinuierliche Frequenzregelung
• Hohe harmonische Verzerrung im Ausgang
• Komplexe Steuerungs- und Schaltanforderungen
• Begrenzter Ausgangsfrequenzbereich in der Praxis
• Erfordert große und sperrige Komponenten
• Unter bestimmten Bedingungen schlechter Leistungsfaktor
• Erhöhte Systemkosten und -komplexität
1. Industrielle Motorantriebe
Zyklokonverter werden üblicherweise zur Steuerung großer Wechselstrommotoren in industriellen Umgebungen eingesetzt.Sie bieten einen einstellbaren Frequenzausgang zur Regulierung der Motorgeschwindigkeit.Dies ermöglicht einen reibungslosen Betrieb unter wechselnden Lastbedingungen.Sie sind wichtig bei Prozessen, die eine präzise Geschwindigkeitsregelung erfordern.
2. Elektrische Traktionssysteme
In Eisenbahnsystemen werden Direktumrichter zum Antrieb von Fahrmotoren eingesetzt.Sie ermöglichen eine effiziente Steuerung von Motordrehzahl und Drehmoment.Dies verbessert die Beschleunigungs- und Bremsleistung.Sie werden häufig in Elektrolokomotiven und U-Bahn-Systemen eingesetzt.
3.Zement- und Stahlwerke
Schwerindustrien wie die Zement- und Stahlproduktion nutzen Direktumrichter für große rotierende Maschinen.Diese Systeme erfordern eine stabile niedrige Geschwindigkeit Betrieb unter hoher Belastung.Zyklokonverter sorgen für zuverlässige Leistung unter rauen Bedingungen.Sie unterstützen kontinuierliche industrielle Prozesse.
4. Schiffsantriebssysteme
Zyklokonverter werden in Schiffsanwendungen zur Steuerung von Antriebsmotoren eingesetzt.Sie liefern Leistung mit variabler Frequenz für eine effiziente Geschwindigkeitsregelung.Dies verbessert die Kraftstoffeffizienz und Manövrierfähigkeit.Sie eignen sich für große Schiffe und Offshore-Schiffe.
5. Walzwerke
Walzwerke verwenden Zyklokonverter, um die Geschwindigkeit der Walzen zu steuern.Dies gewährleistet eine gleichbleibende Materialverarbeitung und Produktqualität.Das System ermöglicht eine präzise Einstellung der Rollgeschwindigkeit.Es unterstützt den Betrieb mit hohem Drehmoment und niedriger Drehzahl.
6. Bergbauausrüstung
Im Bergbaubetrieb werden Direktumrichter zum Antrieb schwerer Maschinen wie Brecher und Förderbänder eingesetzt.Sie liefern zuverlässige Leistung unter extremen Arbeitsbedingungen.Dies gewährleistet einen kontinuierlichen Betrieb und eine kontinuierliche Produktivität.Sie sind ideal für leistungsstarke, robuste Anwendungen.
|
Aspekt |
Zyklokonverter |
Wechselrichter |
|
Konvertierungstyp |
Direkter Wechselstrom–Wechselstrom
(einstufige Konvertierung) |
DC–AC
(zweistufig: Gleichrichter + Wechselrichter) |
|
Mittelstufe
Bühne |
Kein Zwischenkreis (0 V
DC-Bus) |
Zwischenkreis
typischerweise 300–800 V (LV) oder >1 kV (HV) |
|
Häufigkeit
Kontrolle |
Ausgang ≈ 0–30 Hz
(typischerweise ≤ 0,3 × Eingangsfrequenz) |
Ausgabe ≈ 0–400
Hz (Industrie), bis zu kHz in Antrieben |
|
Ausgangsfrequenz
Reichweite |
Begrenzt auf
~10–30 % der Eingangsfrequenz |
0 Hz bis mehrere
Hundert Hz (oder höher) |
|
Wellenformqualität |
Typischerweise THD
20–40 % |
Typischerweise THD
<5% with PWM and filtering |
|
Harmonischer Inhalt |
Dominant
Harmonische niedriger Ordnung (5., 7. usw.) |
Hochfrequenz
Harmonische (leichter zu filtern) |
|
Effizienz |
~85–92 %
(optimiert für Niederfrequenzbetrieb) |
~90–98 %
je nach Topologie und Belastung |
|
Leistungsstufe |
Typischerweise 1 MW
bis hin zu >50-MW-Anlagen |
Von <1 kW bis
Multi-MW-Systeme |
|
Kontrolle
Komplexität |
Hoch (Phase
Steuerung mit mehreren Thyristoren) |
Mäßig
(PWM-basierte digitale Steuerung) |
|
Größe |
Große Stellfläche
aufgrund von Transformatoren/Drosseln |
Kompakt durch
Hochfrequenzschaltung |
|
Wechseln
Geräte |
SCR
(Thyristoren), netzkommutiert |
IGBT/MOSFET,
selbstkommutiert |
|
Reaktionsgeschwindigkeit |
Langsam
(netzfrequenzabhängig, Zehntel ms) |
Schnell
(Mikrosekunden in Millisekunden) |
|
Eingangsleistung
Faktor |
Normalerweise niedrig
(0,5–0,8 Verzögerung) |
Hoch (0,9–0,99
mit Kontrolltechniken) |
|
Typisch
Anwendungen |
Groß
Synchronmotoren, Walzwerke, Traktion |
VFDs, erneuerbar
Energie, USV, EV-Antriebe |
Zyklokonverter bieten eine direkte Wechselstrom-zu-Wechselstrom-Frequenzumwandlung und eignen sich daher hervorragend für Hochleistungsanwendungen, die eine präzise und kontinuierliche Steuerung der Ausgangsfrequenz erfordern.Ihr Betrieb basiert auf kontrolliertem Schalten und Wellenformsegmentierung, unterstützt durch Schlüsselkomponenten wie Thyristoren und Wandlerbrücken.Sie bieten zwar Vorteile wie einen effizienten Niederfrequenzausgang und eine hohe Belastbarkeit, bringen aber auch Herausforderungen wie harmonische Verzerrungen und komplexe Steuerungsanforderungen mit sich.
Bitte senden Sie eine Anfrage, wir werden sofort antworten.
Ein Zyklokonverter wandelt Wechselstrom ohne Zwischenkreis direkt in Wechselstrom um, während ein Frequenzumrichter (wie ein VFD) Wechselstrom zunächst in Gleichstrom und dann wieder zurück in Wechselstrom umwandelt.Zyklokonverter werden typischerweise für Anwendungen mit sehr hoher Leistung und niedriger Frequenz verwendet.
Harmonische treten auf, weil die Ausgangswellenform durch die Kombination von Segmenten der Eingangswellenform gebildet wird und nicht durch die Erzeugung einer reinen Sinuswelle.Dieses segmentierte Schalten führt Frequenzkomponenten ein, die über die Grundfrequenz hinausgehen.
Zyklokonverter sind aufgrund ihrer Größe, Komplexität und Kosten im Allgemeinen nicht für den Einsatz in kleinem Maßstab geeignet.Sie sind hauptsächlich für Industrieanlagen mit hohem Leistungsbedarf konzipiert.
Der Zündwinkel bestimmt, wann Thyristoren während des Wechselstromzyklus eingeschaltet werden.Durch Anpassen dieses Winkels steuert der Wandler die Ausgangsspannung und -frequenz.
Der Konverter überwacht kontinuierlich die Eingangswellenform und steuert die Umschaltung entsprechend.Dadurch wird sichergestellt, dass die Ausgangswellenform mit der Eingangsfrequenz und -phase übereinstimmt.
