Latch vs. Flip-Flop: Vergleichsleitfaden für digitale Elektronik

Latches und Flip-Flops sind grundlegende digitale Speicherelemente, die Ihnen beim Speichern und Steuern von Binärdaten in Schaltkreisen helfen.In diesem Artikel erfahren Sie, was sie sind, wie sie funktionieren und wie sich ihr Timing-Verhalten unterscheidet.Sie werden auch ihre Vorteile, Einschränkungen und häufigen Anwendungen erkunden.Dies hilft Ihnen zu verstehen, wann Sie die einzelnen Elemente in Ihren Designs verwenden sollten.

Katalog

Was ist ein Latch in der digitalen Elektronik?

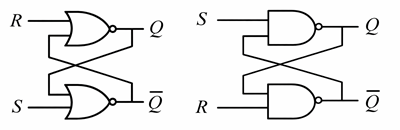

Abbildung 1. Grundlegendes Latch-Schaltkreisdiagramm

Ein Latch ist ein pegelgesteuertes digitales Speicherelement, das zum Speichern eines Bits binärer Daten verwendet wird.Es reagiert auf ein Freigabe- oder Steuersignal, das bestimmt, wann Daten gespeichert oder gehalten werden können.Dies macht es zu einem wichtigen Bestandteil der grundlegenden digitalen Elektronik.Latches werden üblicherweise mithilfe einfacher Logikgatterkonfigurationen implementiert.Sie werden häufig in Schaltkreisen verwendet, die eine vorübergehende Datenspeicherung erfordern.

Ein Latch fungiert als grundlegende Speichereinheit, die einen stabilen Ausgangswert aufrechterhalten kann.Seine Struktur ermöglicht es ihm, einen logischen Zustand beizubehalten, bis eine Steuerbedingung eine Aktualisierung zulässt.Dadurch eignet es sich für einfache Speicher- und Steuerungsaufgaben in digitalen Systemen.Latches werden oft als Bausteine ​​in größeren Logikdesigns verwendet.Ihre Einfachheit macht sie für Schaltkreise mit geringer Komplexität effizient.

Was ist ein Flip-Flop in der digitalen Elektronik?

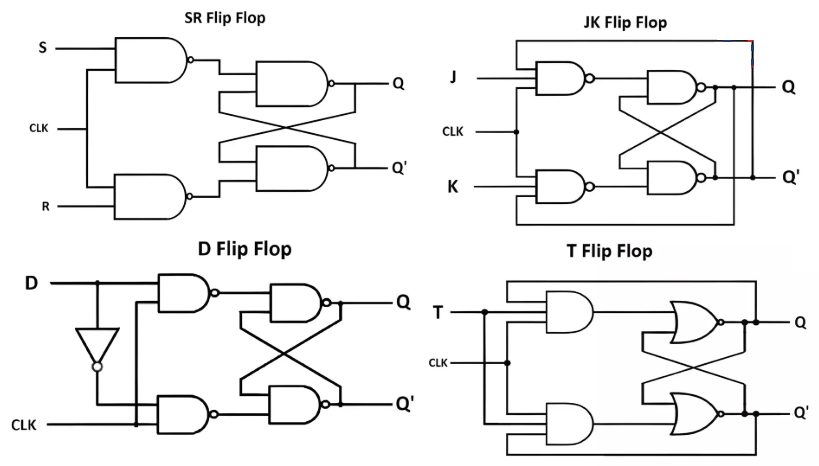

Abbildung 2. Grundlegendes Flip-Flop-Schaltbild

Ein Flip-Flop ist ein flankengetriggertes digitales Speicherelement, das als Reaktion auf ein Taktsignal ein Datenbit speichert.Es ist so konzipiert, dass es seinen Zustand nur bei bestimmten Signalübergängen aktualisiert.Dieses kontrollierte Verhalten macht es in modernen digitalen Systemen wichtig.Flip-Flops werden häufig in sequentiellen Logikschaltungen verwendet.Sie dienen als Kernkomponenten in vielen elektronischen Designs.

Ein Flip-Flop fungiert als zuverlässige Speichereinheit, die zwischen Taktereignissen einen stabilen Ausgang aufrechterhält.Sein Design stellt sicher, dass Daten auf kontrollierte und vorhersehbare Weise gespeichert werden.Verschiedene Arten von Flip-Flops unterstützen verschiedene Logikfunktionen in digitalen Schaltkreisen.Diese Geräte werden häufig als Bausteine ​​in komplexen Systemen verwendet.Durch ihr strukturiertes Verhalten eignen sie sich für den organisierten Umgang mit Daten.

Latch- vs. Flip-Flop-Betrieb (Timing und Triggerung)

Latch-Zustandsänderungen (Level-ausgelöster Vorgang)

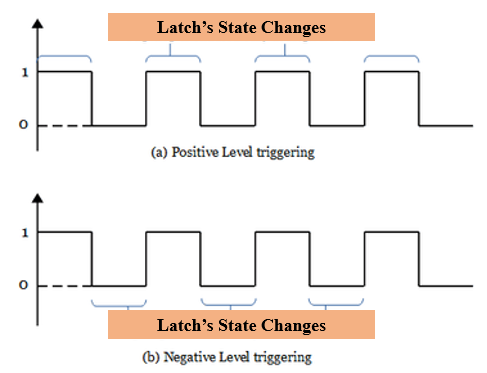

Abbildung 3. Latch-Level-ausgelöstes Zeitdiagramm

Der Latch ändert seinen Zustand kontinuierlich, während das Freigabesignal auf einem aktiven Pegel bleibt, wie durch die hervorgehobenen aktiven Bereiche in der Wellenform dargestellt.Während dieser Intervalle folgt die Ausgabe direkt der Eingabe und ermöglicht so Aktualisierungen.Dieses Verhalten zeigt sich sowohl bei der Triggerung mit positivem als auch negativem Pegel, wobei der Latch darauf reagiert, ob das Steuersignal hoch oder niedrig ist.Wenn das Freigabesignal inaktiv wird, stoppt der Ausgang die Aktualisierung und behält den zuletzt gespeicherten Wert.Die Wellenform zeigt, dass innerhalb einer einzelnen aktiven Periode mehrere Eingangsänderungen auftreten können, die sich alle am Ausgang widerspiegeln.Diese kontinuierliche Reaktionsfähigkeit wird als Transparenz im pegelgetriggerten Betrieb bezeichnet.Daher hängt das Latch-Verhalten eher von der Signaldauer als von einem einzelnen Übergangspunkt ab.

Flip-Flop-Zustandsänderungen (flankengesteuerter Betrieb)

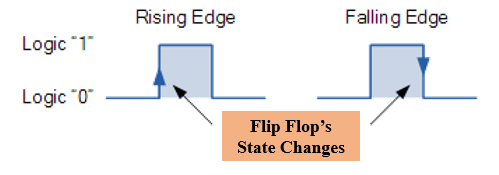

Abbildung 4. Flip-Flop-flankengesteuertes Zeitdiagramm

Das Flip-Flop ändert seinen Zustand nur an bestimmten Übergangspunkten des Taktsignals, was durch die ansteigenden und abfallenden Flanken in der Wellenform angezeigt wird.Die Ausgabe wird genau an diesen Kanten aktualisiert und erfasst den Eingabewert genau in diesem Moment.Zwischen Taktübergängen bleibt der Ausgang unabhängig von Eingangsschwankungen unverändert.Dieses Verhalten stellt sicher, dass Datenänderungen nur zu genau definierten Zeitpunkten erfolgen.Das Diagramm verdeutlicht, wie die Übergangskanten als Triggerpunkte für Zustandsaktualisierungen fungieren.Jede Kante stellt für das Flip-Flop eine einzelne Gelegenheit dar, neue Daten zu speichern.Dieser flankengesteuerte Mechanismus sorgt für ein kontrolliertes und vorhersehbares Timing in digitalen Schaltkreisen.

Vor- und Nachteile von Latch und Flip-Flop

Vorteile von Latch und Flip-Flop

• Latches bieten eine schnellere Reaktion aufgrund der kontinuierlichen Eingabeverfolgung.

• Riegel verbrauchen in einfachen Designs weniger Strom.

• Flip-Flops sorgen für eine präzise Zeitsteuerung mit Taktsynchronisation.

• Flip-Flops verringern das Risiko unbeabsichtigter Zustandsänderungen.

• Beide unterstützen eine zuverlässige Einzelbit-Datenspeicherung.

• Beide sind wichtig für den Aufbau komplexer digitaler Systeme.

Einschränkungen von Latch und Flip-Flop

• Latches reagieren während aktiver Aktivierungsperioden empfindlich auf Rauschen.

• Latches können in komplexen Systemen zu Zeitunsicherheiten führen.

• Flip-Flops erfordern mehr Schaltkreise und erhöhen damit die Komplexität.

• Flip-Flops verbrauchen aufgrund der Taktnutzung mehr Strom.

• Beide erfordern ein sorgfältiges Timing-Design, um Fehler zu vermeiden.

• Beides kann zu einer Ausbreitungsverzögerung in Schaltkreisen führen.

Anwendungen von Latches und Flip-Flops

1. Datenspeicherregister

Register verwenden Flip-Flops, um mehrere Datenbits in Prozessoren und digitalen Systemen zu speichern.Sie speichern vorübergehend Werte während Rechen- und Datenübertragungsvorgängen.Dies gewährleistet eine stabile Datenverarbeitung zwischen den Verarbeitungsstufen.Register eignen sich gut für CPU-Operationen, Pufferung und Datensynchronisierung.

2. Zähler und Timer

Flip-Flops werden häufig zum Aufbau digitaler Zähler verwendet, die Ereignisse oder Taktimpulse verfolgen.Diese Zähler eignen sich hervorragend für Zeitschaltkreise, Frequenzteilung und Digitaluhren.Sie ermöglichen präzise Zählvorgänge in eingebetteten Systemen.Timer verlassen sich auf sie, um Verzögerungen und periodische Aktionen zu steuern.

3. Speicherelemente in digitalen Schaltkreisen

Sowohl Latches als auch Flip-Flops dienen als grundlegende Speichereinheiten in der digitalen Elektronik.Sie speichern Binärdaten, auf die bei Bedarf zugegriffen oder diese geändert werden können.Diese Funktion wird für die Beibehaltung des Systemstatus benötigt.Speicherschaltungen sind für einen stabilen Betrieb auf diese Elemente angewiesen.

4. Datensynchronisationssysteme

Flip-Flops helfen bei der Synchronisierung von Signalen über verschiedene Taktdomänen hinweg in komplexen Systemen.Sie stellen sicher, dass die Daten ohne Zeitfehler oder Störungen übertragen werden.Dies verbessert die Systemzuverlässigkeit in Hochgeschwindigkeitsdesigns.Synchronisation ist in Kommunikations- und Verarbeitungseinheiten wichtig.

5. Steuerlogikschaltungen

Latches werden in Steuerkreisen verwendet, in denen eine sofortige Reaktion auf Eingangsänderungen erforderlich ist.Sie helfen bei der Verwaltung von Freigabesignalen, Gating und Logikfluss.Dies ermöglicht eine flexible Steuerung in digitalen Designs.Die Steuerlogik gewährleistet den ordnungsgemäßen Systembetrieb und die ordnungsgemäße Reihenfolge.

6. Schieberegister

Flip-Flops werden zum Aufbau von Schieberegistern verwendet, die Daten sequentiell verschieben.Diese werden in der Datenserialisierung, in Kommunikationssystemen und in der Signalverarbeitung verwendet.Schieberegister ermöglichen eine effiziente Datenübertragung zwischen Komponenten.Sie werden häufig in digitalen Kommunikationsschnittstellen verwendet.

Unterschied zwischen Flip-Flop und Latch

Aspekt	Riegel	Flip-Flop
Auslöser Mechanismus	Reagiert wann enable = HIGH oder LOW (pegelabhängig)	Reagiert nur unter Taktflanke ( ↑ oder ↓ )
Steuersignal Typ	Aktivieren (EN) Signal	Uhr (CLK) Signal
Datenaktualisierung Zustand	Aktualisierungen während der gesamten aktiven Leveldauer	Updates einmal pro Taktflanke
Eingabe-Sampling Fenster	Fenster öffnen (dauerbasiert)	Sofortige Probenahme (kantenbasiert, ~ns-Bereich)
Typisch Ausbreitungsverzögerung	~1–5 ns (einfach Gate-Verzögerung)	~5–20 ns (einschließlich Taktschaltung)
Schaltung Komplexität	4–6 Logikgatter (Basis-SR-Verriegelung)	10–20+ Tore (kantengesteuertes Design)
Macht Verbrauch	Niedriger (Nr kontinuierliche Taktumschaltung)	Höher (wegen Taktübergänge)
Wechseln Frequenzgrenze	Begrenzt durch die Eingabe Stabilität während der Aktivierung	Kann betrieben werden zuverlässig im 100-MHz-GHz-Bereich
Panne Empfindlichkeit	Höher während aktive Freigabeperiode	Niedriger aufgrund Kantenisolation
Zeitsteuerung Genauigkeit	Abhängig davon Signaldauer aktivieren	Definiert durch präzise Taktflanken
Datenstabilität (Halteverhalten)	Hält danach enable wird inaktiv	Hält bis zum nächsten Mal Taktflanke
Uhr Anforderung	Nicht erforderlich	Erforderlich für Betrieb
Designstil Passform	Asynchron oder einfache Steuerlogik	Synchron digitale Systeme
Skalierbarkeit in Systeme	Weniger skalierbar für große Designs	Hoch skalierbar in komplexen Systemen
Typisch Implementierungsverwendung	Gating, einfach Speicherung, Kontrollpfade	Register, Zähler, Rohrleitungen

Fazit

Latches und Flip-Flops dienen beide als wichtige Ein-Bit-Speicherelemente, unterscheiden sich jedoch hauptsächlich in ihrer Reaktion auf Eingangssignale und in der Zeitsteuerung.Latches sorgen durch pegelgesteuerten Betrieb für eine schnelle, kontinuierliche Reaktion, während Flip-Flops durch flankengesteuertes Verhalten eine präzise und stabile Datenverarbeitung bieten.Jedes hat seine eigenen Vorteile und Kompromisse in Bezug auf Leistung, Komplexität und Zuverlässigkeit.Die Wahl zwischen ihnen hängt von den Timing-Anforderungen, dem Systemtyp und den allgemeinen Designzielen in der digitalen Elektronik ab.
