Erklärter EV-Antriebsstrang: Funktionsweise, Komponenten, Typen und Anwendungen

Wenn Sie ein Elektrofahrzeug (EV) fahren, ist der Antriebsstrang das System, das elektrische Energie in Bewegung umwandelt.In diesem Artikel erfahren Sie, was ein Elektroantriebsstrang ist, wie er funktioniert und welche Schlüsselkomponenten für einen effizienten Betrieb sorgen.Sie werden auch den Unterschied zwischen 400-V- und 800-V-Systemen und deren Auswirkungen auf Leistung und Ladung verstehen.Darüber hinaus lernen Sie die verschiedenen Arten von Elektroantriebssträngen sowie deren Vorteile, Grenzen und häufige Verwendungsmöglichkeiten kennen.

Katalog

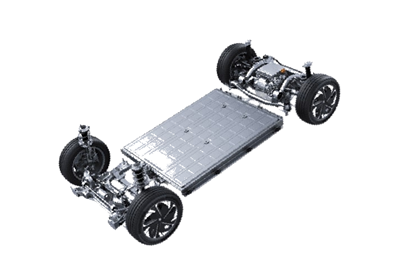

Abbildung 1. Übersicht über das EV-Antriebsstrangsystem

Was ist ein EV-Antriebsstrang?

Ein Elektroantriebsstrang ist das System, das elektrische Energie in mechanische Bewegung umwandelt, um ein Fahrzeug anzutreiben.Es dient als zentraler Mechanismus für den Antrieb von Elektrofahrzeugen.Anstatt sich auf die Verbrennung von Kraftstoff zu verlassen, nutzt es gespeicherte elektrische Energie, um effizient Bewegung zu erzeugen.Der EV-Antriebsstrang sorgt für sanfte Beschleunigung, kontrollierte Geschwindigkeit und zuverlässigen Fahrzeugbetrieb.Es ist so konzipiert, dass es die Kraft mit minimalem Energieverlust direkt an die Räder überträgt.Sein Hauptzweck besteht darin, eine saubere, effiziente und reaktionsschnelle Fahrleistung zu ermöglichen.

Wie funktioniert ein EV-Antriebsstrang?

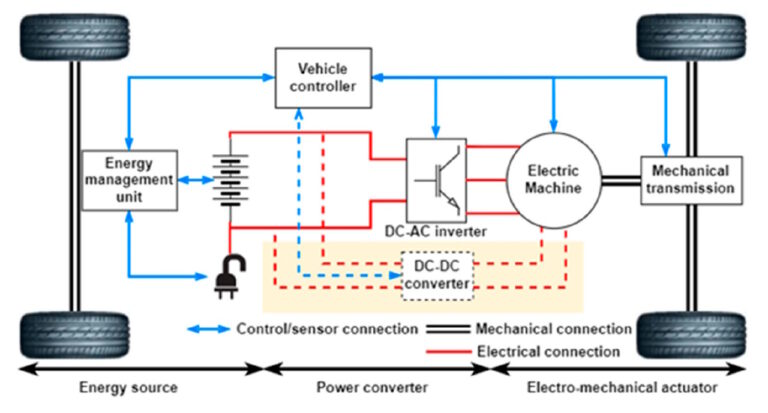

Abbildung 2. Funktionsprinzip des EV-Antriebsstrangs

Ein Elektroantriebsstrang funktioniert, indem er gespeicherte elektrische Energie durch einen kontrollierten Energieflussprozess in nutzbare Bewegung umwandelt.Die Energie wird zunächst als Gleichstrom in der Batterie gespeichert und reguliert, bevor sie in eine für die Antriebsbewegung geeignete Form umgewandelt wird.Diese Umwandlung ermöglicht es dem System, basierend auf den Eingaben des Fahrers eine präzise Leistung zu liefern.Während sich die Energie durch das System bewegt, wird sie kontinuierlich an die Geschwindigkeits- und Drehmomentanforderungen angepasst.

Die umgewandelte Energie wird dann verwendet, um eine Rotationskraft zu erzeugen, die die Räder des Fahrzeugs dreht.Steuerungssysteme verwalten diesen Prozess, um eine reibungslose Beschleunigung und einen effizienten Betrieb sicherzustellen.Beim Abbremsen kann ein Teil der Bewegungsenergie wieder in das System zurückgeleitet werden, um die Gesamteffizienz zu verbessern.Dieser kontinuierliche Energiefluss ermöglicht eine konstante Fahrzeugleistung unter verschiedenen Fahrbedingungen.

Komponenten eines EV-Antriebsstrangs

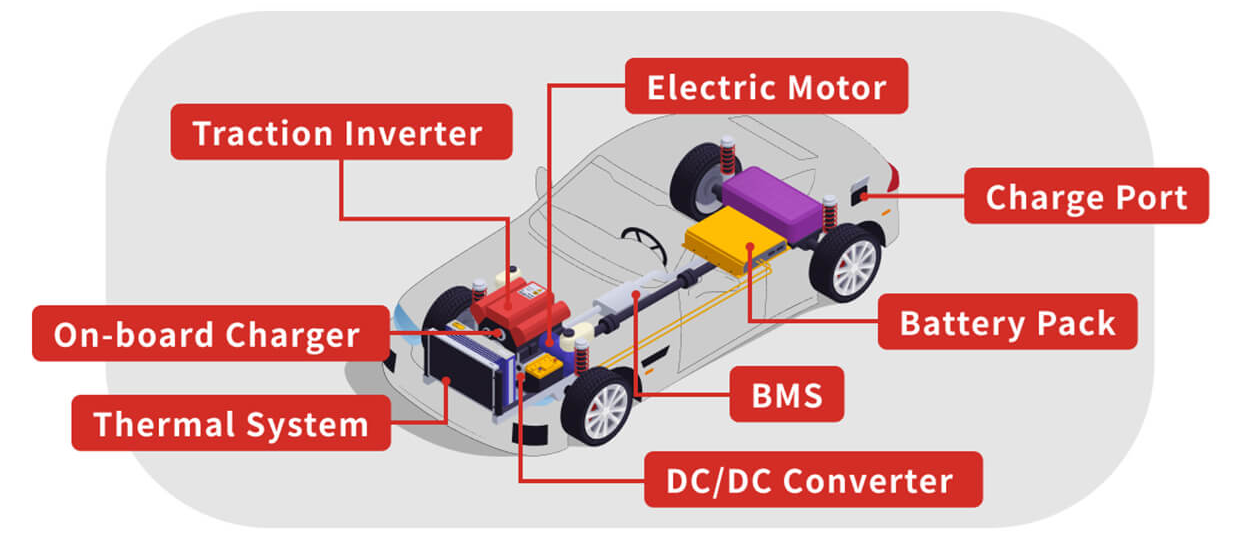

Abbildung 3. Diagramm der Komponenten des Elektroantriebsstrangs

• Akku

Der Batteriesatz speichert elektrische Energie, die zum Antrieb des Fahrzeugs verwendet wird.Es besteht normalerweise aus mehreren Lithium-Ionen-Zellen, die für eine hohe Kapazität und Spannung angeordnet sind.Diese Komponente fungiert als Hauptenergiequelle für den Antrieb.Es unterstützt auch eine konstante Leistungsabgabe bei unterschiedlichen Fahrbedingungen.

• Elektromotor

Der Elektromotor wandelt elektrische Energie in mechanische Bewegung um.Es erzeugt ein Drehmoment, das die Räder direkt antreibt.Diese Komponente ermöglicht eine sanfte und sofortige Beschleunigung.Im Vergleich zu herkömmlichen Systemen arbeitet es mit hoher Effizienz.

• Traktionsumrichter

Der Wechselrichter wandelt Gleichstrom (DC) aus der Batterie in Wechselstrom (AC) um.Dieser Umbau ist für die ordnungsgemäße Funktion des Motors erforderlich.Es steuert auch die Motorgeschwindigkeit und die Drehmomentabgabe.Der Wechselrichter spielt eine Schlüsselrolle bei der Leistungsoptimierung.

• Batteriemanagementsystem (BMS)

Das BMS überwacht und verwaltet den Zustand und die Leistung der Batterie.Es gewährleistet ein sicheres Laden und Entladen der Batteriezellen.Dieses System verhindert Überhitzung und Überspannung.Es hilft auch, die Batterielebensdauer zu verlängern.

• DC/DC-Wandler

Der DC/DC-Wandler passt die Spannungspegel für Hilfssysteme an.Es wandelt Hochspannungsbatteriestrom in Niederspannung für die Elektronik um.Dies gewährleistet einen stabilen Betrieb der Bordsysteme.Es unterstützt Beleuchtungs-, Infotainment- und Steuergeräte.

• Integriertes Ladegerät

Das integrierte Ladegerät wandelt externen Wechselstrom in Gleichstrom zum Laden der Batterie um.Es ermöglicht den Anschluss des Fahrzeugs an Standard-Ladequellen.Diese Komponente verwaltet die Ladegeschwindigkeit und -sicherheit.Es sorgt für eine effiziente Energieübertragung beim Laden.

• Wärmemanagementsystem

Dieses System reguliert die Temperatur wichtiger Komponenten.Es verhindert eine Überhitzung während des Betriebs und des Ladevorgangs.Eine ordnungsgemäße Temperaturkontrolle verbessert die Effizienz und Zuverlässigkeit.Es trägt auch dazu bei, eine konstante Leistung aufrechtzuerhalten.

• Getriebe (Untersetzungsgetriebe)

Das Getriebe überträgt die Motorkraft auf die Räder.Es passt Geschwindigkeit und Drehmoment durch Untersetzung an.Diese Komponente sorgt für eine reibungslose Stromversorgung.Es ist in der Regel einfacher als herkömmliche Getriebesysteme.

400-V- vs. 800-V-Antriebsstrangarchitektur

Eine 400-V- und 800-V-Antriebsstrangarchitektur bezieht sich auf den Spannungspegel, der in einem Elektrofahrzeugsystem verwendet wird.Diese Architekturen definieren, wie elektrische Energie im Fahrzeug verteilt und genutzt wird.Ein 400-V-System ist der traditionelle Standard, der in vielen Elektrofahrzeugen verwendet wird, während ein 800-V-System ein Design mit höherer Spannung für eine verbesserte Leistung darstellt.Der Hauptunterschied liegt darin, wie effizient Strom geliefert und verwaltet wird.Höhere Spannungssysteme reduzieren den Strombedarf bei gleicher Leistungsabgabe.Dies wirkt sich direkt auf die Ladegeschwindigkeit und die Gesamtsystemeffizienz aus.

Eine 800-V-Architektur ermöglicht ein schnelleres Laden, da sie höhere Leistungsniveaus mit weniger Wärmeverlust verarbeiten kann.Es verbessert auch die Effizienz, indem es den elektrischen Widerstand im System verringert.Im Gegensatz dazu sind 400-V-Systeme weit verbreiteter und kostengünstiger.Fahrzeuge mit 800-V-Systemen erzielen häufig eine bessere Leistung und einen geringeren Energieverlust im Betrieb.Sie erfordern jedoch möglicherweise fortschrittlichere Komponenten und Infrastruktur.Beide Architekturen sind darauf ausgelegt, unterschiedliche Leistungs- und Kostenanforderungen beim Design von Elektrofahrzeugen zu erfüllen.

Arten von Elektroantriebssträngen

Hybrid-Elektrofahrzeuge (HEV)

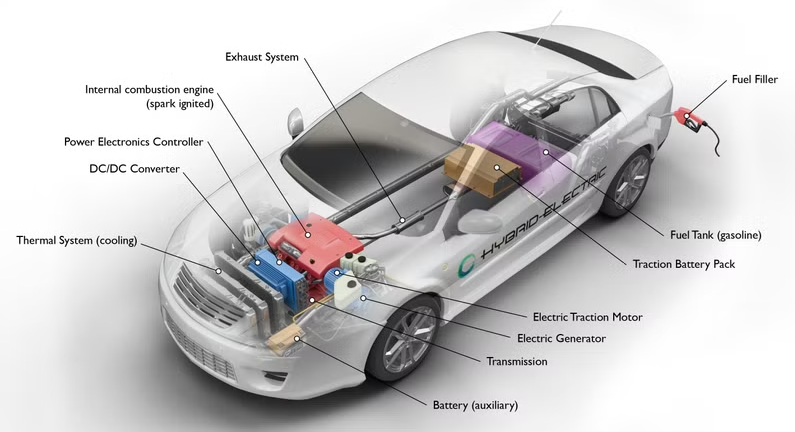

Abbildung 4. Konfigurationsdiagramm des HEV-Antriebsstrangs

Ein Hybrid-Elektrofahrzeug (HEV) nutzt sowohl einen Verbrennungsmotor als auch einen Elektromotor, um das Fahrzeug anzutreiben.Es ist keine externe Aufladung erforderlich, da der Akku während des Betriebs intern aufgeladen wird.Das System kombiniert zwei Energiequellen, um die Gesamteffizienz zu verbessern.Der Elektromotor unterstützt den Motor beim Beschleunigen und bei langsamer Fahrt.Der Motor stellt bei Bedarf zusätzliche Leistung zur Verfügung, insbesondere bei höheren Geschwindigkeiten.Das integrierte Layout zeigt, wie beide Systeme im Fahrzeug zusammenarbeiten.Diese Art von Antriebsstrang wird üblicherweise verwendet, um Kraftstoffeffizienz und Leistung in Einklang zu bringen.

Plug-in-Hybrid-Elektrofahrzeuge (PHEV)

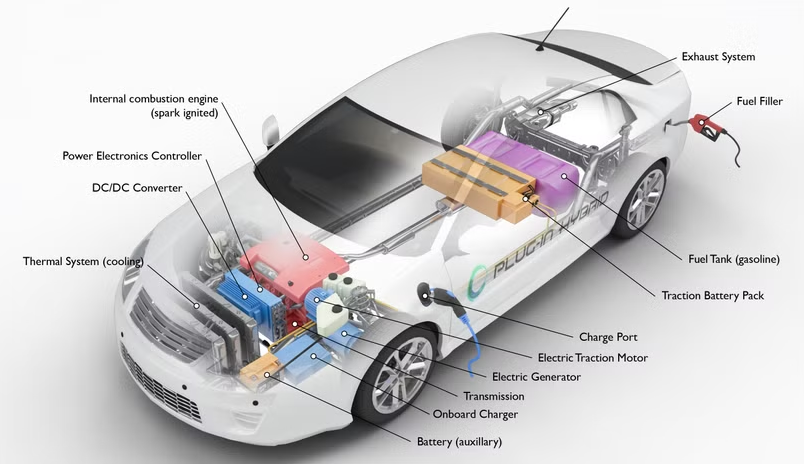

Abbildung 5. Konfigurationsdiagramm des PHEV-Antriebsstrangs

Ein Plug-in-Hybrid-Elektrofahrzeug (PHEV) kombiniert einen Verbrennungsmotor mit einem wiederaufladbaren Batteriesystem.Im Gegensatz zu Standard-Hybriden kann es über eine externe Stromquelle aufgeladen werden.Dadurch kann das Fahrzeug auf kurzen Strecken elektrisch betrieben werden.Der Motor kommt zum Einsatz, wenn die Batterieenergie niedrig ist oder zusätzliche Leistung benötigt wird.Das Systemdesign hebt sowohl die Ladefähigkeit als auch zwei Stromquellen hervor.Es bietet Flexibilität bei der Energienutzung während der Fahrt.Dieser Antriebsstrangtyp unterstützt sowohl elektrisches Fahren als auch den Betrieb mit erweiterter Reichweite.

Batterieelektrische Fahrzeuge (BEV)

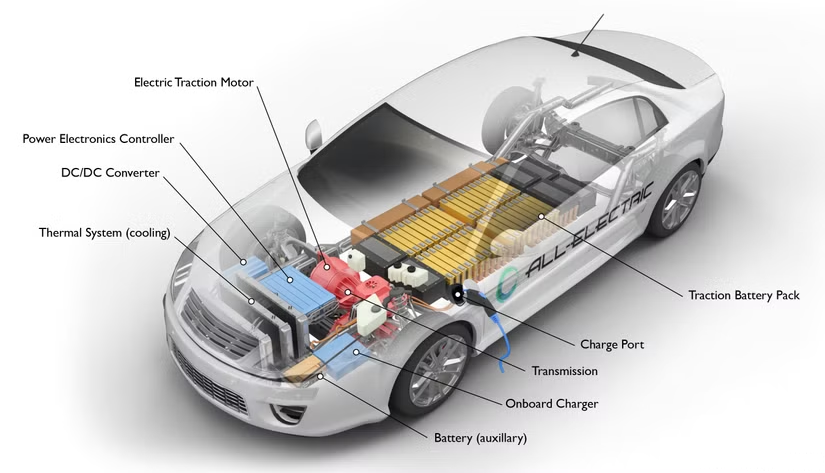

Abbildung 6. BEV-Antriebsstrang-Konfigurationsdiagramm

Ein batterieelektrisches Fahrzeug (BEV) wird vollständig mit elektrischer Energie angetrieben, die in einem Batteriepaket gespeichert ist.Es kommt weder ein Verbrennungsmotor noch ein kraftstoffbasiertes System zum Einsatz.Für den Antrieb ist das Fahrzeug ausschließlich auf Elektromotoren angewiesen.Das Layout zeigt deutlich das Fehlen von Kraftstoffkomponenten.Die Energieversorgung der Räder erfolgt direkt aus der Batterie.Dieser Antriebsstrang ist für den vollelektrischen Betrieb ausgelegt.Es stellt die direkteste Form der Elektromobilität dar.

Brennstoffzellen-Elektrofahrzeuge (FCEV)

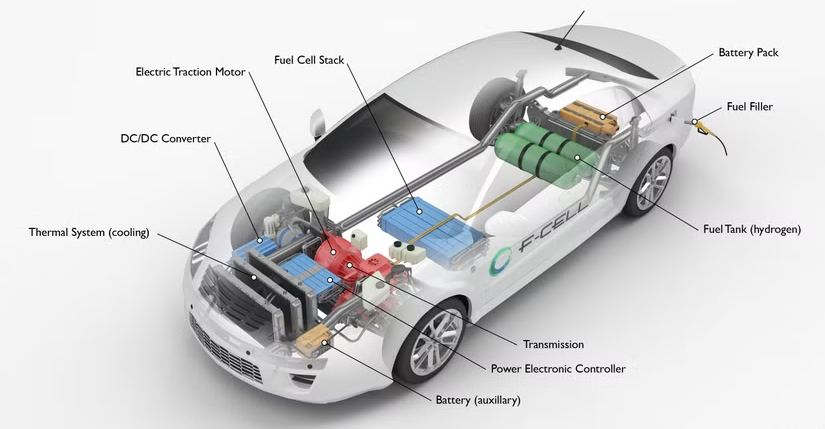

Abbildung 7. Konfigurationsdiagramm des FCEV-Antriebsstrangs

Ein Brennstoffzellen-Elektrofahrzeug (FCEV) erzeugt Strom mithilfe von Wasserstoff, anstatt ihn in großen Batterien zu speichern.Es nutzt einen Brennstoffzellenstapel, um elektrische Energie zu erzeugen, die den Motor antreibt.Wasserstoff wird in Bordtanks gespeichert und dem System bei Bedarf zugeführt.Das Diagramm zeigt, wie die Brennstoffzelle mit anderen elektrischen Komponenten integriert wird.Die Anlage erzeugt im Betrieb kontinuierlich Strom.Der Schwerpunkt dieser Art von Antriebsstrang liegt auf der bedarfsgerechten Energieerzeugung.Es ermöglicht elektrisches Fahren, ohne ausschließlich auf Batteriespeicher angewiesen zu sein.

Elektrofahrzeuge mit erweiterter Reichweite (EREV)

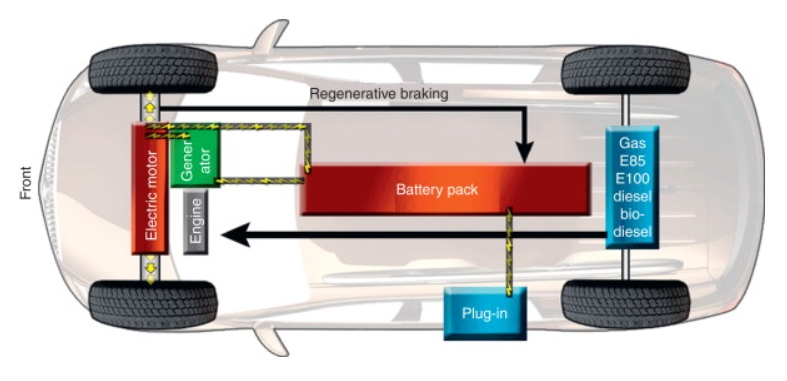

Abbildung 8. EREV-Antriebsstrang-Konfigurationsdiagramm

Ein Elektrofahrzeug mit erweiterter Reichweite (EREV) wird hauptsächlich von einem Elektromotor angetrieben, der von einem sekundären Generator unterstützt wird.Im normalen Fahrbetrieb wird das Fahrzeug überwiegend mit Batteriestrom betrieben.Wenn der Batteriestand niedrig wird, erzeugt der Generator Strom, um die Reichweite zu erhöhen.Der Systemaufbau zeigt eine klare Trennung zwischen Antrieb und Energieerzeugung.Der Generator treibt die Räder nicht direkt an.Stattdessen liefert es elektrische Energie, um den Betrieb aufrechtzuerhalten.Diese Art von Antriebsstrang sorgt für längere Fahrten, ohne vollständig auf das Laden angewiesen zu sein.

EV-Antriebsstrang vs. Verbrennungsmotor-Antriebsstrang (ICE).

Aspekt	EV-Antriebsstrang	ICE-Antriebsstrang
Energiequelle	Batterie Strom (typischerweise 300–800-V-Systeme)	Benzin bzw Diesel (Energiedichte ~12.000 Wh/kg)
Kernmechanismus	Elektromotor (90–97 % Wirkungsgrad)	Intern Verbrennungsmotor (20–40 % Wirkungsgrad)
Emissionen	0 g/km Endrohr CO₂	~100–250 g/km CO₂ (typische Pkw)
Bewegliche Teile	~20–30 Umzug Teile im Antriebsstrang	~200–2.000 bewegliche Teile im Motorsystem
Energie Effizienz	~85–90 % Effizienz des Antriebsstrangs	~25–35 % Effizienz des Antriebsstrangs
Geräuschpegel	~50–60 dB während Betrieb	~70–90 dB abhängig von der Motorlast
Wartung Intervall	Weniger Service Gegenstände;kein Ölwechsel	normales Öl ändert sich alle ca. 5.000–10.000 km
Energie Konvertierung	Elektrik → mechanisch (Direktantrieb)	Chemisch → thermisch → mechanisch (mehrstufiger Verlust)
Übertragung	Singlespeed Untersetzungsgetriebe (Übersetzung ~8:1–10:1)	Mehrgeschwindigkeit Getriebe (5–10 Gänge typisch)
Startzeit	Sofortiges Drehmoment (0 ms Verzögerung)	Motorstart Verzögerung ~0,5–2 Sekunden
Wärmeverlust	~10–15 % Energie als Wärme verloren	~60–75 % Energie als Wärme verloren
Kraftstoffsystem	Kein Kraftstofftank bzw Einspritzsystem	Kraftstofftank, Pumpe, Injektoren erforderlich
Regenerativ Bremsen	Stellt ~10–30 % wieder her Energie	Keine Energie Erholung
Kontrollsystem	Vollelektronisch (ECU + Leistungselektronik)	Mechanisch + elektronische Motorsteuerung
Tanken / Ladezeit	20–40 Min. (schnell Aufladen), 6–12 Stunden (AC)	3–5 Minuten Auftanken

Vorteile von Elektroantrieben

• Hohe Energieeffizienz bei minimalen Verlusten

• Geringer Wartungsaufwand durch weniger bewegliche Teile

• Keine Abgasemissionen während des Betriebs

• Reibungsloses und leises Fahrerlebnis

• Sofortiges Drehmoment für schnelle Beschleunigung

• Reduzierte Abhängigkeit von fossilen Brennstoffen

Einschränkungen von Elektroantriebssträngen

• Hohe Batteriekosten

• Begrenzte Reichweite bei einigen Modellen

• Längere Ladezeit im Vergleich zum Auftanken

• Die Verfügbarkeit der Ladeinfrastruktur variiert

• Batterieverschlechterung im Laufe der Zeit

• Schwerere Energiespeichersysteme

Anwendungen von EV-Antriebssträngen

1. Personenkraftwagen – Elektroantriebe werden häufig in Personenkraftwagen eingesetzt.Sie sorgen für saubere und effiziente Mobilität beim täglichen Pendeln.Diese Systeme tragen dazu bei, städtische Emissionen und Lärmbelästigung zu reduzieren.Viele übernehmen EV-Plattformen für moderne Fahrzeuge.Diese Anwendung spielt eine wichtige Rolle im nachhaltigen Transport.

2. Öffentlicher Verkehr – Elektrobusse und Verkehrssysteme nutzen Elektroantriebe für den Stadtverkehr.Sie reduzieren den Kraftstoffverbrauch und verbessern die Luftqualität in städtischen Gebieten.Diese Fahrzeuge arbeiten effizient im Stop-and-Go-Verkehr.Diese Anwendung unterstützt groß angelegte Umweltziele.

3. Nutzfahrzeuge – Lieferwagen und Lkw nutzen Elektroantriebe für Logistik und Gütertransport.Sie bieten im Laufe der Zeit niedrigere Betriebskosten.Diese Systeme sind ideal für Nah- und Stadtlieferungen.Diese Anwendung verbessert die Effizienz in Lieferketten.

4. Industrieausrüstung – Elektroantriebe werden in Gabelstaplern und Lagermaschinen eingesetzt.Sie sorgen für einen zuverlässigen und leisen Betrieb in Innenräumen.Diese Systeme reduzieren die Emissionen auf engstem Raum.Sie verbessern auch die Betriebssicherheit und Effizienz.Diese Anwendung ist in modernen Industrien wichtig.

5. Zweiräder und Mikromobilität – Elektroroller und Motorräder nutzen kompakte Elektroantriebe.Sie eignen sich für Kurzstreckenreisen und urbane Mobilität.Diese Fahrzeuge sind energieeffizient und wartungsfreundlich.Sie unterstützen Transportlösungen auf der letzten Meile.Diese Anwendung nimmt in Städten rasant zu.

6. Off-Highway- und Spezialfahrzeuge – Elektroantriebe werden in Bergbaufahrzeugen, landwirtschaftlichen Maschinen und Baumaschinen eingesetzt.Sie verbessern die Effizienz in anspruchsvollen Umgebungen.Diese Systeme reduzieren die Kraftstoffabhängigkeit und die Emissionen.Sie unterstützen auch Automatisierung und fortschrittliche Steuerungssysteme.Diese Anwendung erweitert die Nutzung von Elektrofahrzeugen über Standardstraßen hinaus.

Fazit

Elektroantriebsstränge bieten eine saubere und effiziente Möglichkeit, Fahrzeuge mit Strom statt mit Kraftstoff anzutreiben.Sie nutzen Schlüsselkomponenten wie Batterie, Motor und Steuerungssysteme, um eine reibungslose Leistung zu gewährleisten.Unterschiedliche Designs und Typen ermöglichen Flexibilität je nach Kosten-, Reichweiten- und Effizienzanforderungen.Obwohl es einige Herausforderungen gibt, nimmt ihr Einsatz in vielen Anwendungen weiter zu.Elektroantriebe spielen im modernen Transportwesen eine wichtige Rolle.
